[求助] 这种辅助线怎么在工程图里显示

[复制链接]

5

主题

205

回帖

1

威望

工程师

Rank: 3Rank: 3

积分
243
发表于 2020-1-17 11:48 | 显示全部楼层
可以到参考里面的配置列表去找显示相关的
回复 支持 反对

使用道具 举报

6

主题

472

回帖

49

威望

高工

Rank: 4

积分
624

希望之星勋章宣传大使勋章

发表于 2020-1-17 11:51 | 显示全部楼层
liguowei951 发表于 2020-1-17 11:25
不需要人为手工去画

大神,这是工程图里面,基准过滤显示,打印是可以,但是标注这个基准捕捉不到,有新办法分享一下啊
回复 支持 反对

使用道具 举报

71

主题

143

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
235
 楼主| 发表于 2020-1-17 12:16 | 显示全部楼层
华南小马哥 发表于 2020-1-17 11:48
可以到参考里面的配置列表去找显示相关的

能否说详细一点。。。没明白
回复 支持 反对

使用道具 举报

71

主题

143

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
235
 楼主| 发表于 2020-1-17 12:19 | 显示全部楼层
liguowei951 发表于 2020-1-17 11:25
同心圆的话用阵列,就可以得出来了

我们这个零件比较特殊,每个圆的位置大小都不一样,所以不是阵列那种规律,这个帖子主要是里面的构造线在工程图无法显示,只能手动画,如果您有不用画的办法可以分享下,感谢
回复 支持 反对

使用道具 举报

44

主题

796

回帖

117

威望

讲师

Rank: 6Rank: 6

积分
1223

热心助人勋章希望之星勋章优秀会员勋章

QQ
发表于 2020-1-17 13:57 | 显示全部楼层
选择关联到视图
回复 支持 反对

使用道具 举报

4

主题

357

回帖

12

威望

高工

Rank: 4

积分
769
发表于 2020-1-17 14:05 | 显示全部楼层

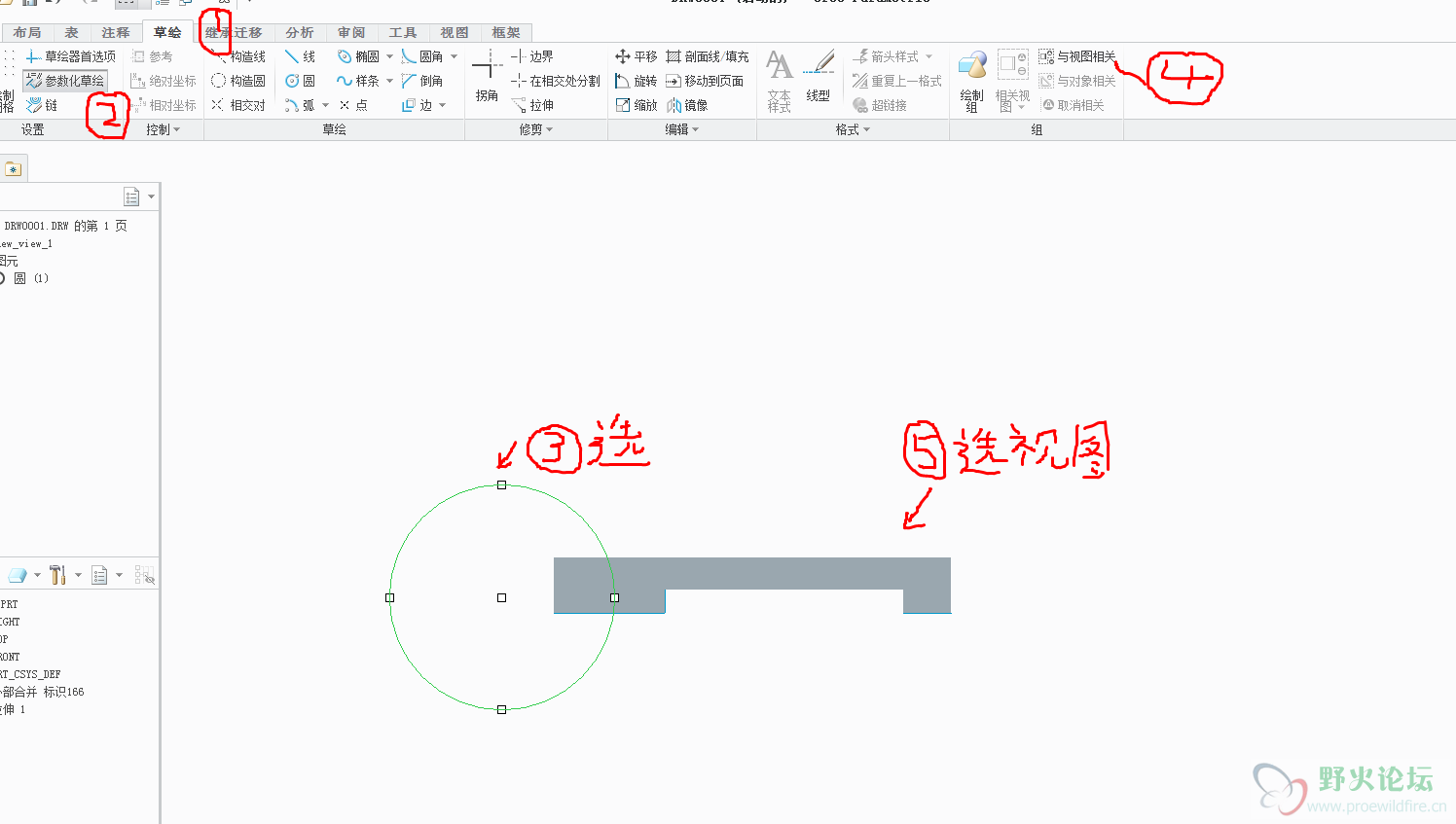

特殊的需要草绘,可以与视图相关,看图,
回复 支持 反对

使用道具 举报

0

主题

115

回帖

2

威望

助工

Rank: 2

积分
130
QQ
发表于 2020-1-20 12:08 | 显示全部楼层
直接在模型里面草绘一个就好
回复 支持 反对

使用道具 举报

71

主题

143

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
235
 楼主| 发表于 2020-1-20 16:19 | 显示全部楼层
pkwon 发表于 2020-1-20 12:08
直接在模型里面草绘一个就好

不行的,你看一楼模型里已经画圆构造线,但是工程图里就显示不出啊,你有什么好的方法没
回复 支持 反对

使用道具 举报

0

主题

78

回帖

0

威望

助工

Rank: 2

积分
84
发表于 2020-2-3 01:35 | 显示全部楼层

这才是正解!握手
