这个图怎么画？

liurunxing

jinmingh 发表于 2019-11-28 16:38
你这样对吗，截面是圆的 内孔不是圆的吧

机械制图基础知识要加强啊。

a5219wangbo

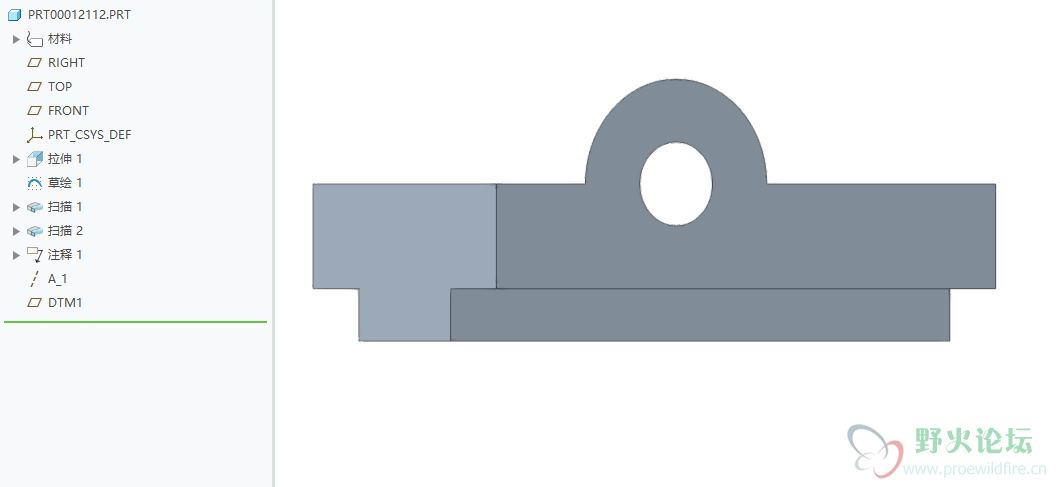

按扫描项做出来的   ，具体见附件。

又学习了   ，感谢各位。  附件与新人分享。    我再试下楼上所说拉伸是否可以。

用扫描做对齐边的重点在这里，  4.0版本。  所以前面我没做出来

古树寒蝉

jinmingh 发表于 2019-11-28 16:55
拉伸走天下  1、拉伸下面基座：草图对称，对称拉伸110， 2、楞边建距离30参考点，3、建60度垂直方向基准面 ...

思路挺好的

a5219wangbo

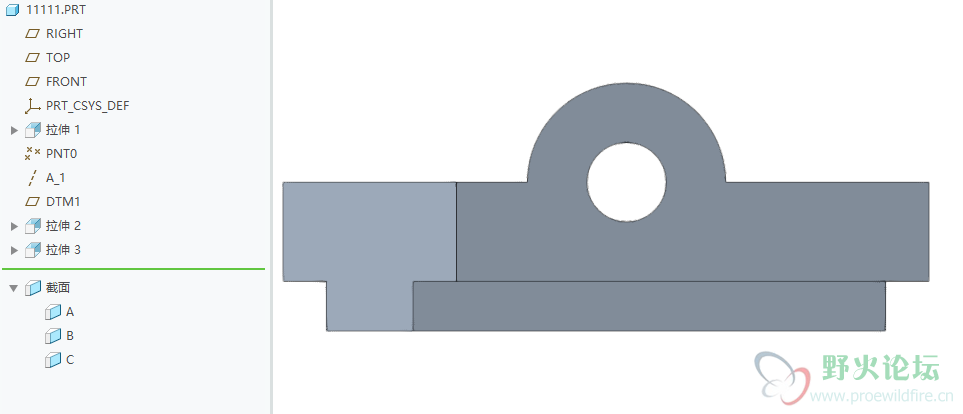

用拉伸做出来的。

附件为4.0版本   ，  重点看截图  ：拉伸选项

感谢前位大神又学习了一些

ZD冬天不回来

我画过  可简单

wanlirn

jinmingh 发表于 2019-11-28 16:38
你这样对吗，截面是圆的 内孔不是圆的吧

你空间想像力好弱，怪不得这么简单的都不会

H199398

a5219wangbo 发表于 2019-11-28 17:28
你好，，这是什么版本，为啥我CREO 4.0检索不了  ，打不开

５．０版本

jinmingh

wanlirn 发表于 2019-11-29 07:41
你空间想像力好弱，怪不得这么简单的都不会

哎哟 听你这么一说，我还真就花1金币去下载了那个扫描出来的，话不多说，自己看截面，全部拉伸的是我做的，前面两个扫描出来的和楼主的图纸不对，还被评分威望+1 , xskr

jinmingh

liurunxing 发表于 2019-11-28 18:00
机械制图基础知识要加强啊。

一直在学习

宝贝，你不懂我

jinmingh 发表于 2019-11-29 08:29
哎哟 听你这么一说，我还真就花1金币去下载了那个扫描出来的，话不多说，自己看截面，前面两个扫描出来 ...

其实你应该看到孔是ø16，一般截面都是垂直的
