关于CAD导入草绘进行拉伸的问题

link821575712 · 发表于 2019-11-11 15:03

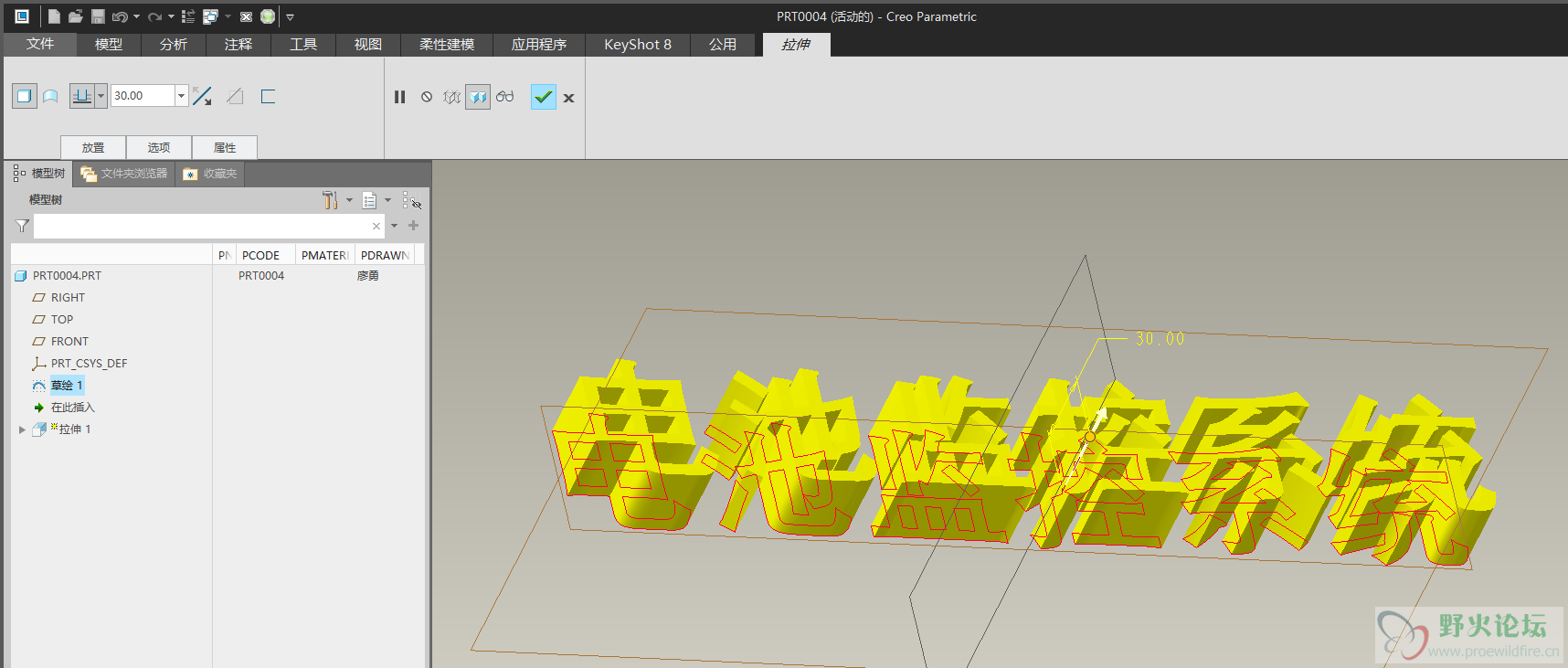

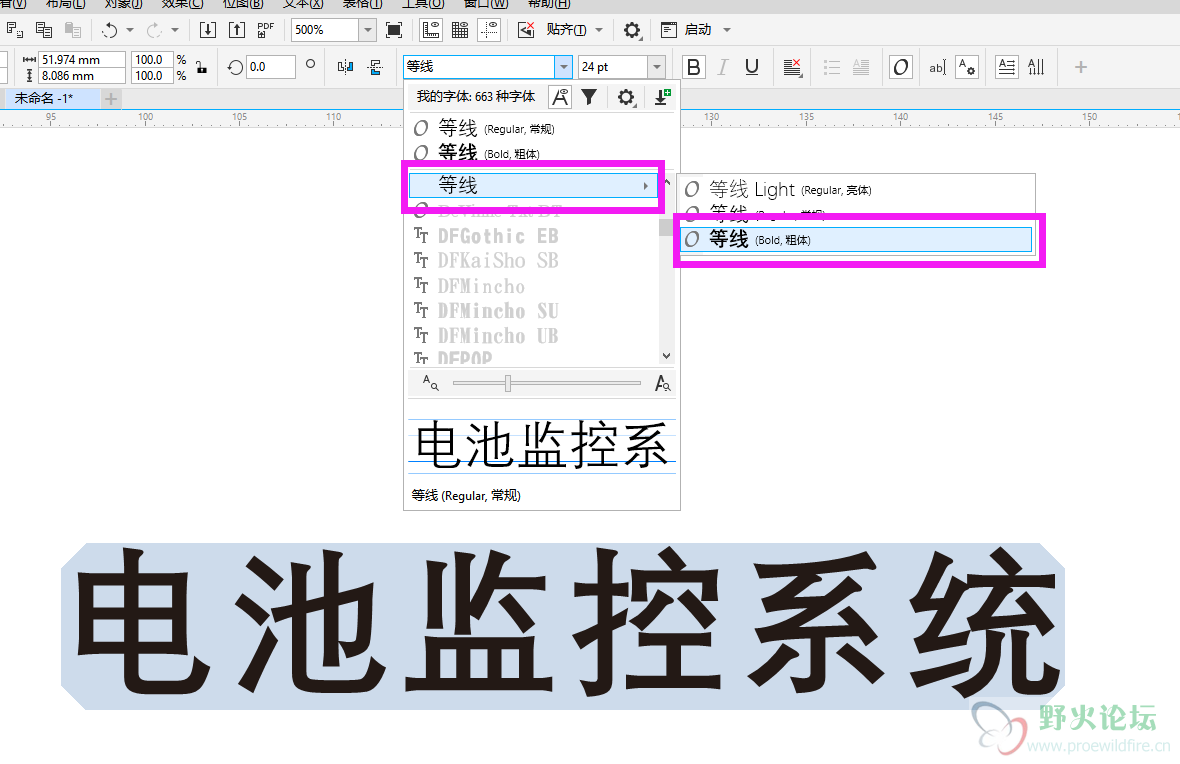

原本要拉伸的是一排文字，我为了试出问题，简化了，现在只对一个S进行试验。

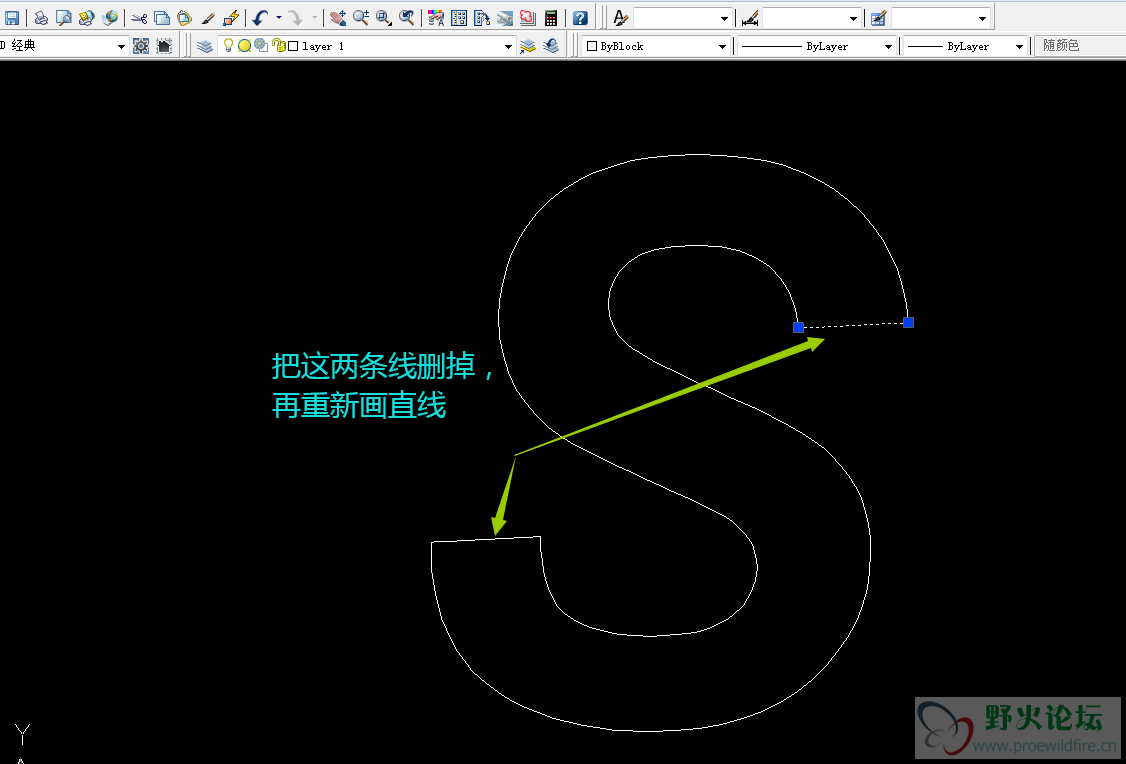

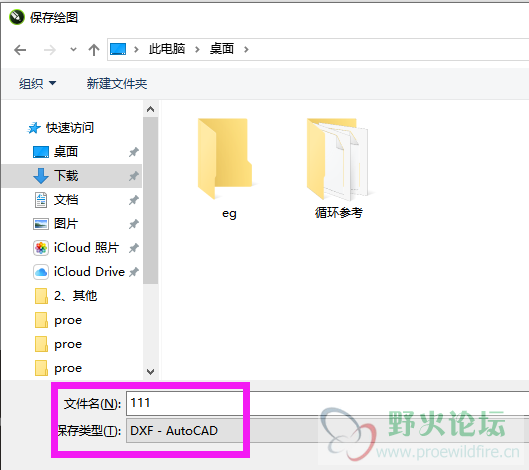

1、附件的dxf文件中只有一个字母“S”，CAD图中看不出来有什么问题。

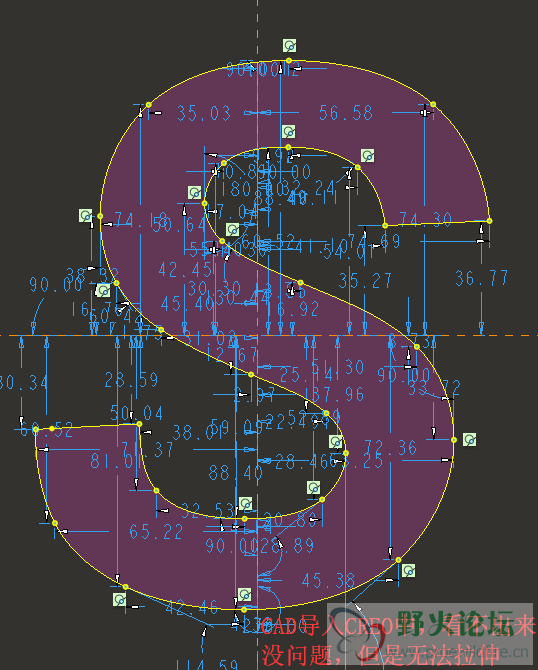

2、这个S，直接导入CREO的草图，看不出来有什么问题。封闭曲线，没有开放端点。

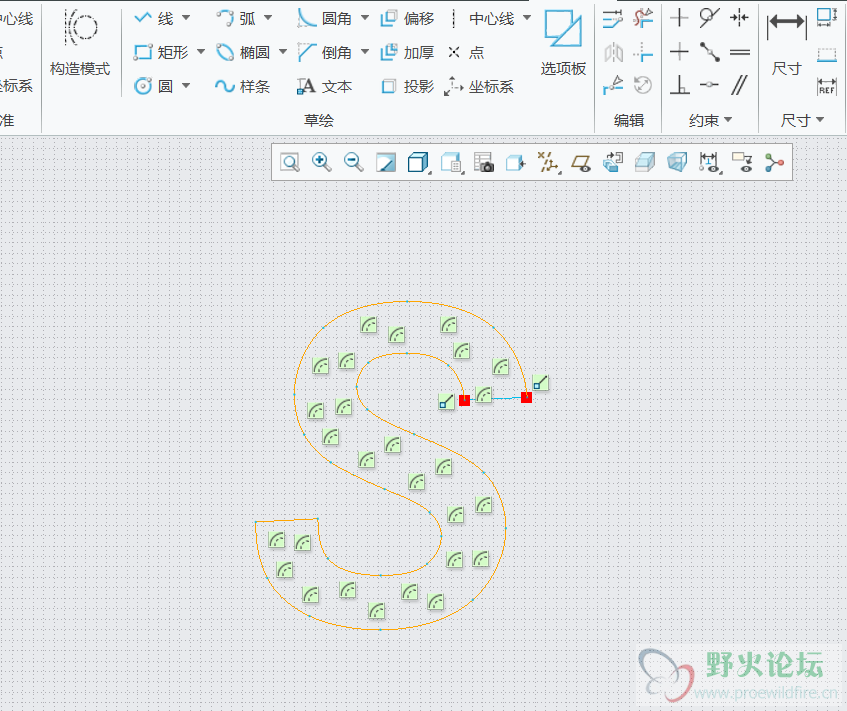

3、进行拉伸，提示“突出显示的图元未精确相切，可能定了过大的尺寸。”

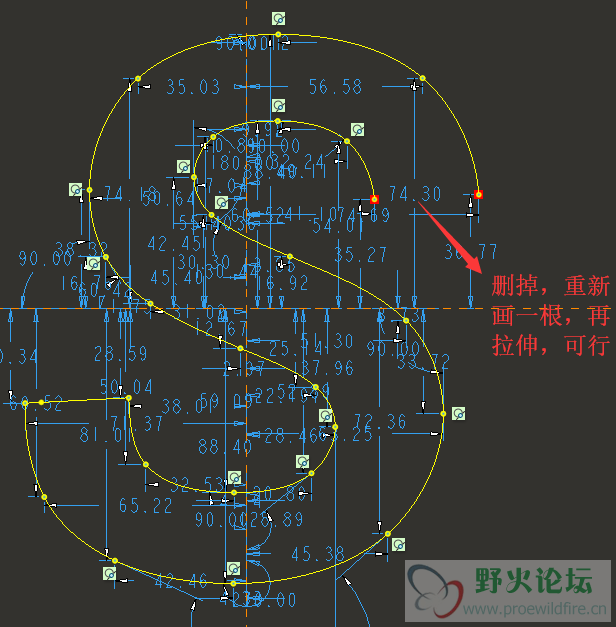

当我把S形状端面上那一根线段删掉重新画，外形不变可以拉伸。

所以问题：怎么样才能判断是这一根线出了问题。或者是其他地方出了问题。
附件里有这个S字母的dxf图纸，大家可以试一下，讨论一下这个问题。

link821575712 · 发表于 2019-11-11 15:30

找到一个笨办法，虽然繁琐但是有效。
1、现将CAD导入到CREO草图中，草图1.

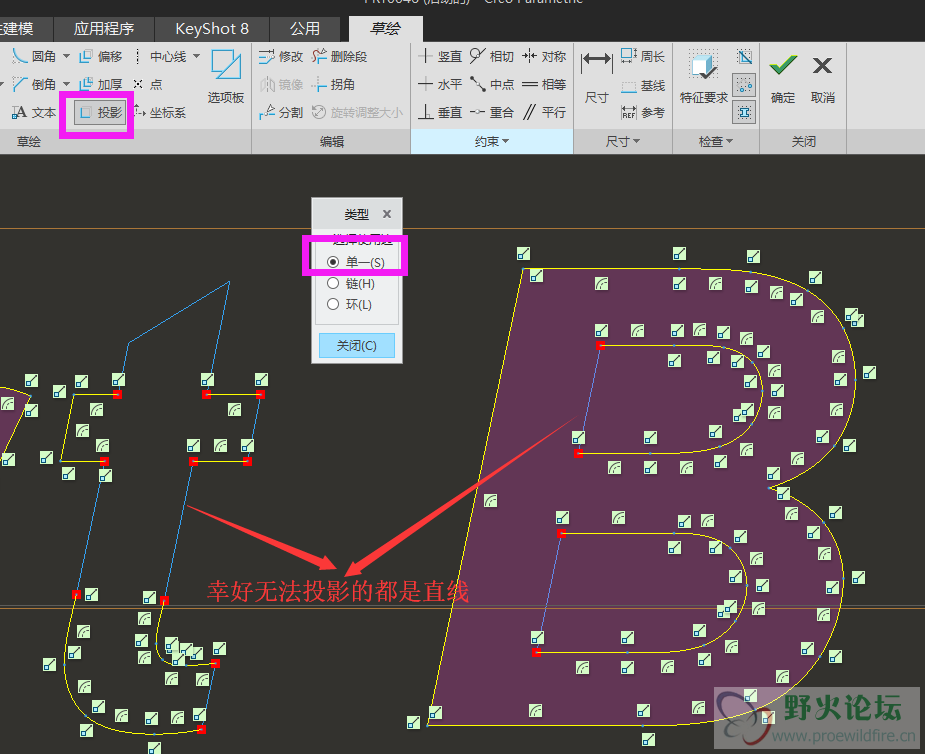

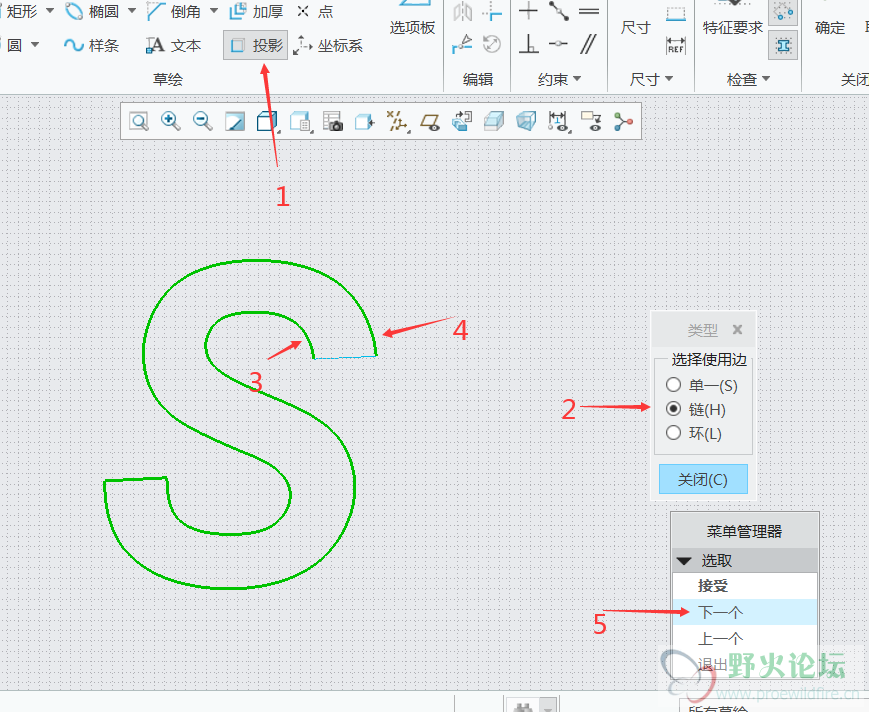

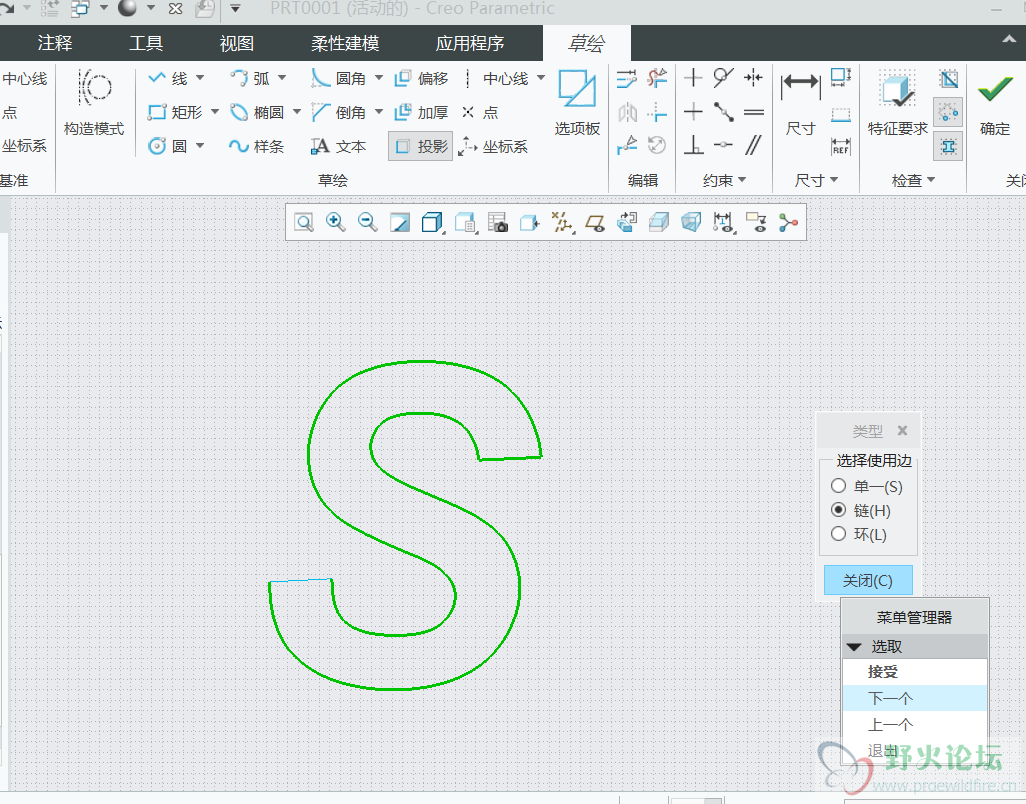

2、新建一个草图2，对着草图1投影（这里只能一根一根线投影，不知道为什么不能用环投影，否则缺失的线无法连接），投影时会发现有些线条无法投影，这些线条就是有问题的线条，幸好都是直线，我们自己补上。

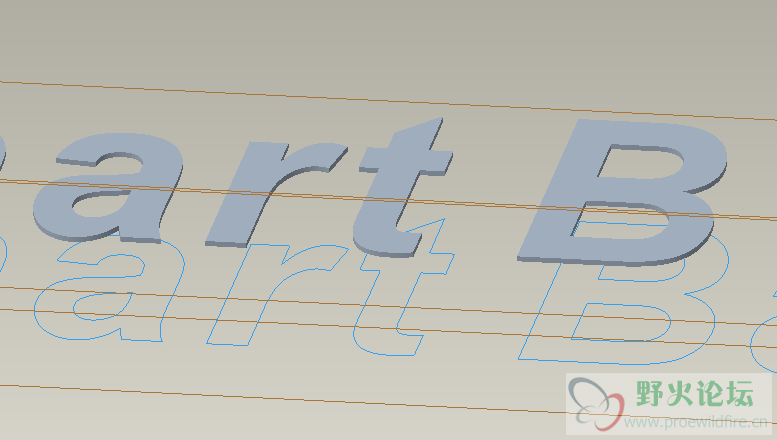

3、这样做出来的草图2就是可以拉伸的。

这种办法很麻烦，希望能找到问题的根源，可以快速进行拉伸。
