渐开线内外圆柱齿轮、内外花键的PROE作法(增加演示和PRT下载)

whoisax

主贴代码里的小a指的是啥？

whoisax

whoisax 发表于 2022-4-14 10:17
为什么这里花键两侧的长度不一样？量的尺寸见附件
另外渐开线花键有一个比较重要的尺寸是渐开线起始圆位置 ...

回复一下半年前的自己
https://www.zhihu.com/question/406250895#:~:text=%E5%9F%BA%E5%9C%86%E6%98%AF%E6%B8%90%E5%BC%80%E7%BA%BF%E7%9A%84%E5%8F%91,%E5%BC%80%E7%BA%BF%E7%9A%84%E8%BF%87%E6%B8%A1%E6%9B%B2%E7%BA%BF%E3%80%82

Kevlar_J

m=* //模数
zz=** //齿数
a=20   //压力角
rb=cos(a)*m*zz/2     //m*zz/2 为分度圆半径；rb 是基圆，所以rb=分度圆半径*cos a
α=t*40  //  啮合 啮合过程，压力角变化 ， t是0-1 的范围变化 的系统变量，40 可以理解为 齿数
r=rb/cos(α) // 分度圆半径（也是啮合点到中心的距离即 矢径ok ， K是啮合点；
theta=tan(α)*180/pi-α // theta是展角， 展角=滚角-压力角， 滚角= 动点到切点的距离 /基圆半径 也等于tan(a); 180/pi 是弧度和度的转换；
z=0   //柱坐标系 所以z=0
————————————————————————————
m=* //模数
zz=** //齿数
a=20   //压力角
rb=cos(a)*m*zz/2     //m*zz/2 为分度圆半径；rb 是基圆，所以rb=分度圆半径*cos a
α=t*40  //  啮合 啮合过程，压力角变化 ， t是0-1 的范围变化 的系统变量，40 可以理解为 齿数
r=rb/cos(α) // 分度圆半径（也是啮合点到中心的距离即 矢径ok ， K是啮合点；
r=rb/cos(α) // 分度圆半径（也是啮合点到中心的距离即 矢径ok ， K是啮合点；
theta=-(180/zz+tan(α)*180/pi-α)+2*(tan(a)*180/pi-a)  // 这个是怎么来的，不太明白？？？
z=0   //柱坐标系 所以z=0

未成熟的粉红色

教程下载不了

未成熟的粉红色

教程下载不了

马达兔兔

file:///C:/Users/HJ/Desktop/%E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20250422114920.png

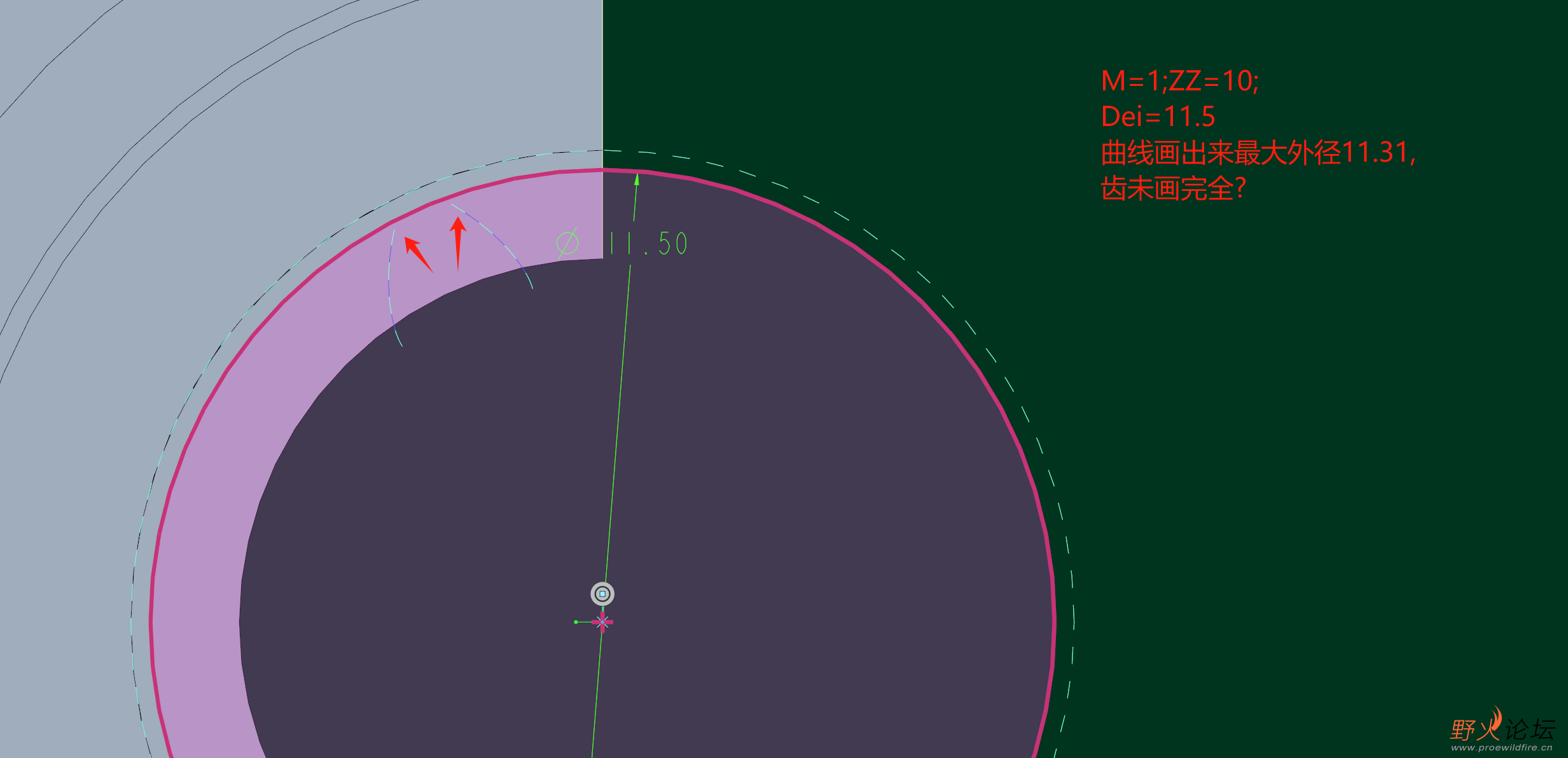

这种情况怎么处理呀,画的曲线不够深度

马达兔兔

马达兔兔 发表于 2025-4-22 11:51
这种情况怎么处理呀,画的曲线不够深度

已解决,原来参数α=t*40,40指的是特征曲线长度

马达兔兔

Kevlar_J 发表于 2023-2-14 12:46
m=* //模数
zz=** //齿数
a=20   //压力角

我把α里面的参数40改了,曲线长度就变化了

yukis0la

工作难题，终于找到了，谢谢分享
