求教同步带齿阵列的画法

593664501 · 发表于 2019-1-22 00:03

本帖最后由 593664501 于 2019-1-22 14:31 编辑

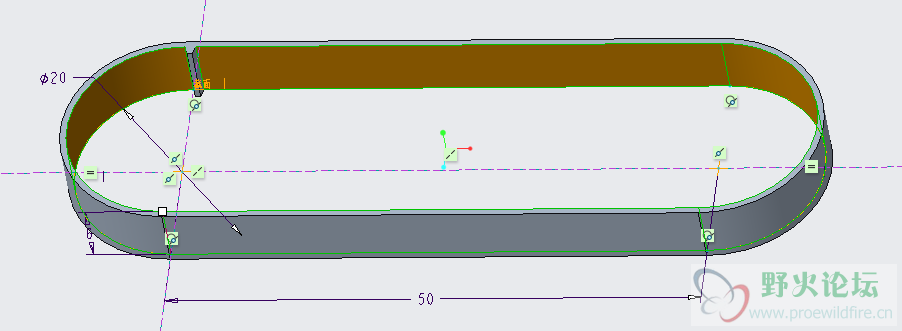

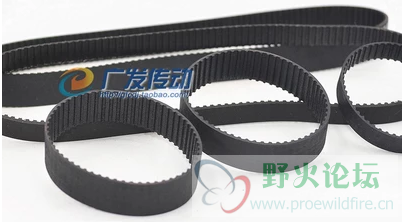

如下图，在腰形内侧画上同步带的齿形，我试了延曲线阵列，还有随行阵列，都做不出理想的效果，拜托大神帮忙做个参数化的图档学习下，尺寸不重要，重要的是方法，如果能讲解下注意点更好，谢谢各位大佬。

qq202777898 · 发表于 2019-1-22 08:19

画好一个齿之后用曲线阵列
阵列曲线整列

qq202777898 · 发表于 2019-1-22 08:22

兄弟有没有齿轮这方面的资料？（我不会做齿轮刚学）我不知道柱齿轮和直条齿轮配合齿需要满足那些条件或者这种椭圆形齿轮和柱齿轮要满足那些条件才能咬合尼

kusoray · 发表于 2019-1-22 08:43

这个帖子可以帮到你

这样的阵列怎么制作
http://www.proewildfire.cn/thread-115577-1-1.html
(出处: 野火论坛)

593664501 · 发表于 2019-1-22 10:24

qq202777898 发表于 2019-1-22 08:22
兄弟有没有齿轮这方面的资料？（我不会做齿轮刚学）我不知道柱齿轮和直条齿轮配合齿需要满足那些条件 ...

这个是同步带，配合同步轮使用的，到百度文库里面去搜索，有很多资料的，你这个是单独绘制一条曲线来阵列的是吧，试试去，或者可以的话上传一下图档，我学习一下。

593664501 · 发表于 2019-1-22 14:41

kusoray 发表于 2019-1-22 08:43
这个帖子可以帮到你
这样的阵列怎么制作
http://www.proewildfire.cn/thread-115577-1-1.html

谢谢，看了帖子上的几种方法，虽然最终效果能出来，但似乎都不太理想。

593664501 · 发表于 2019-1-22 19:51

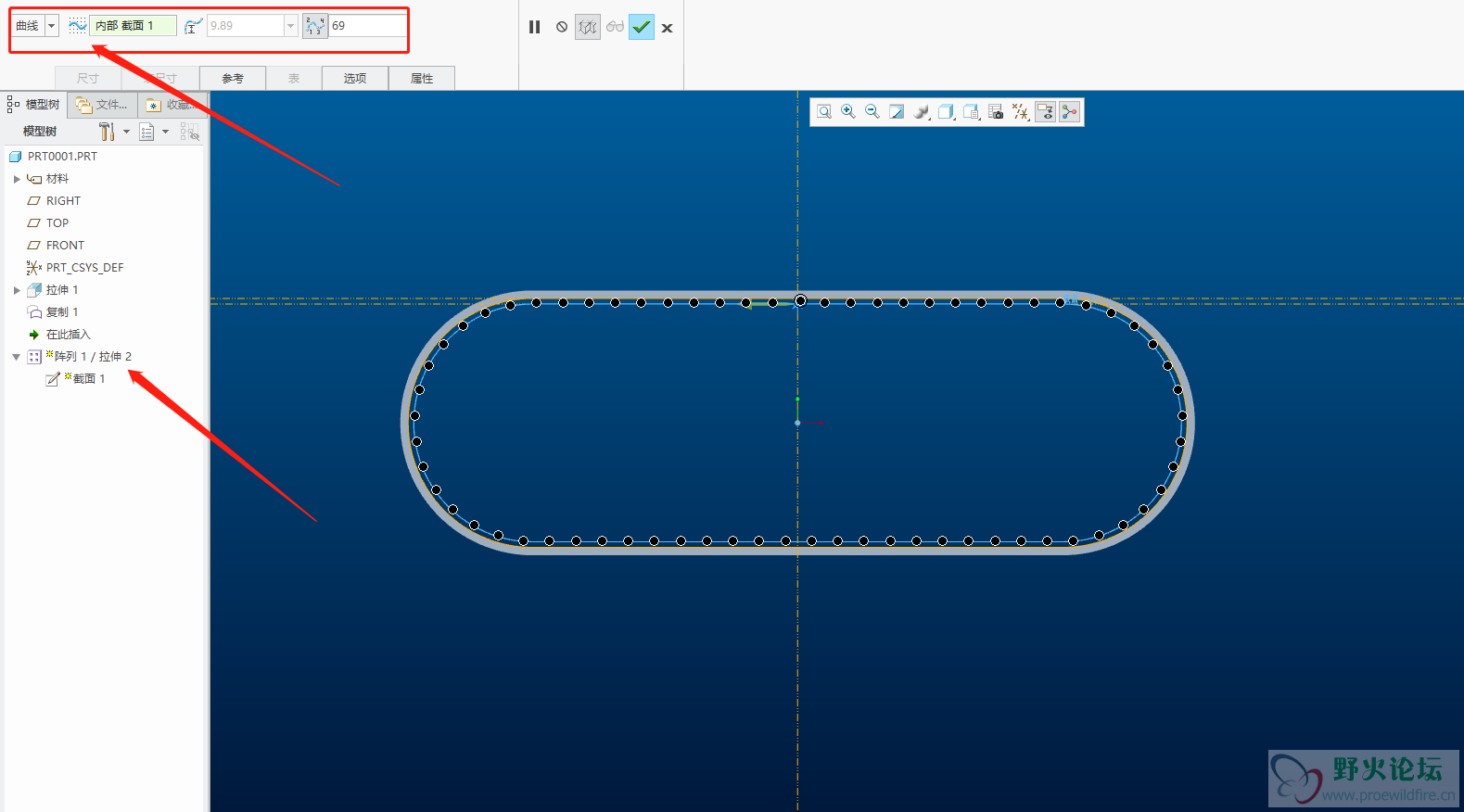

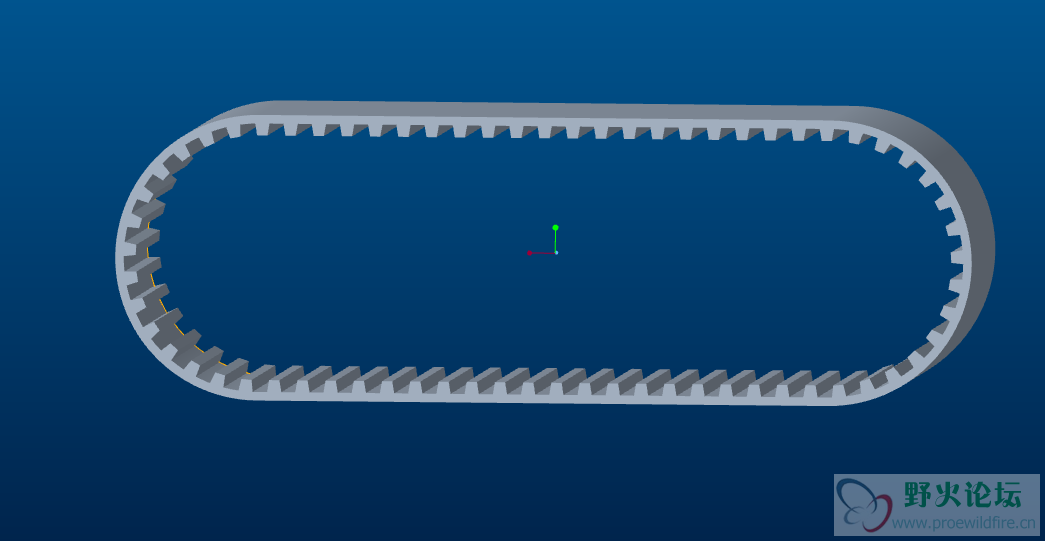

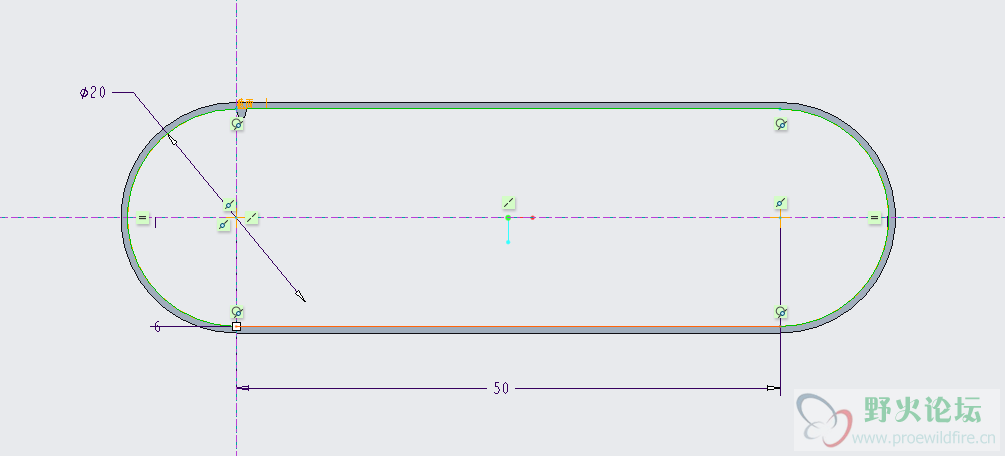

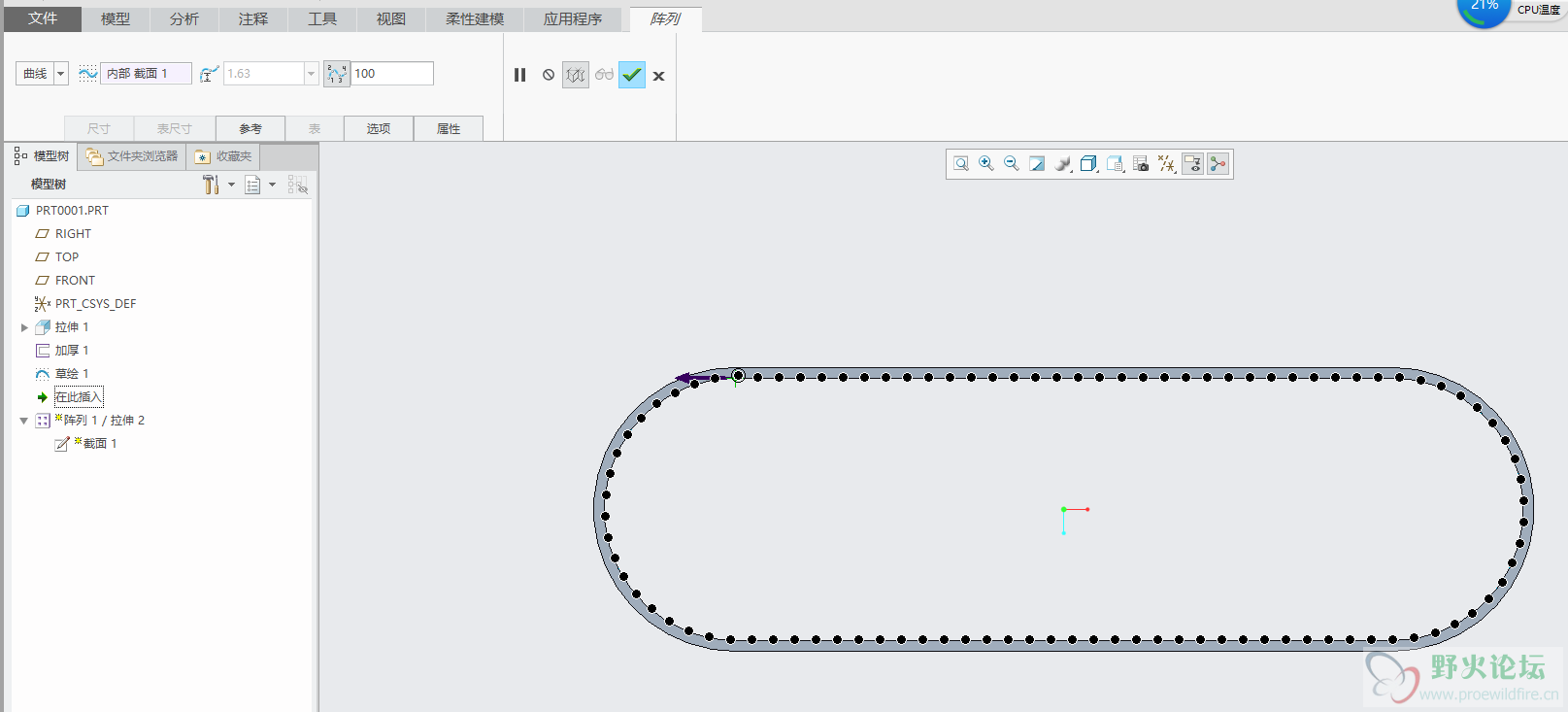

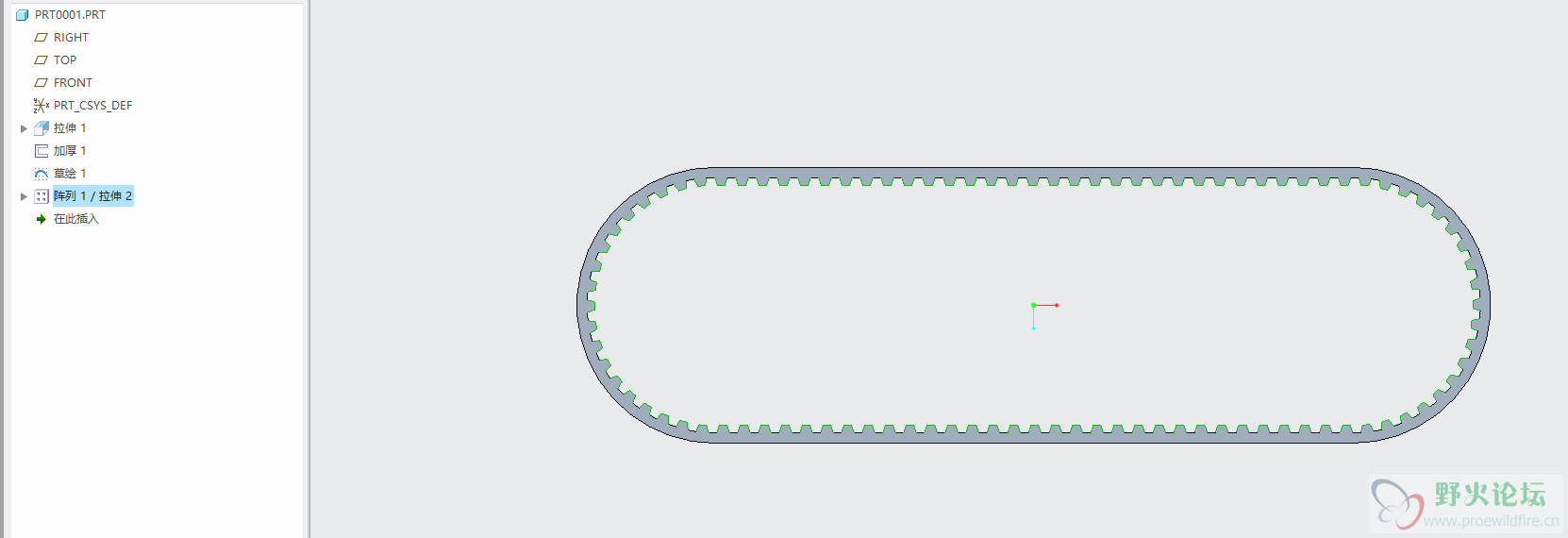

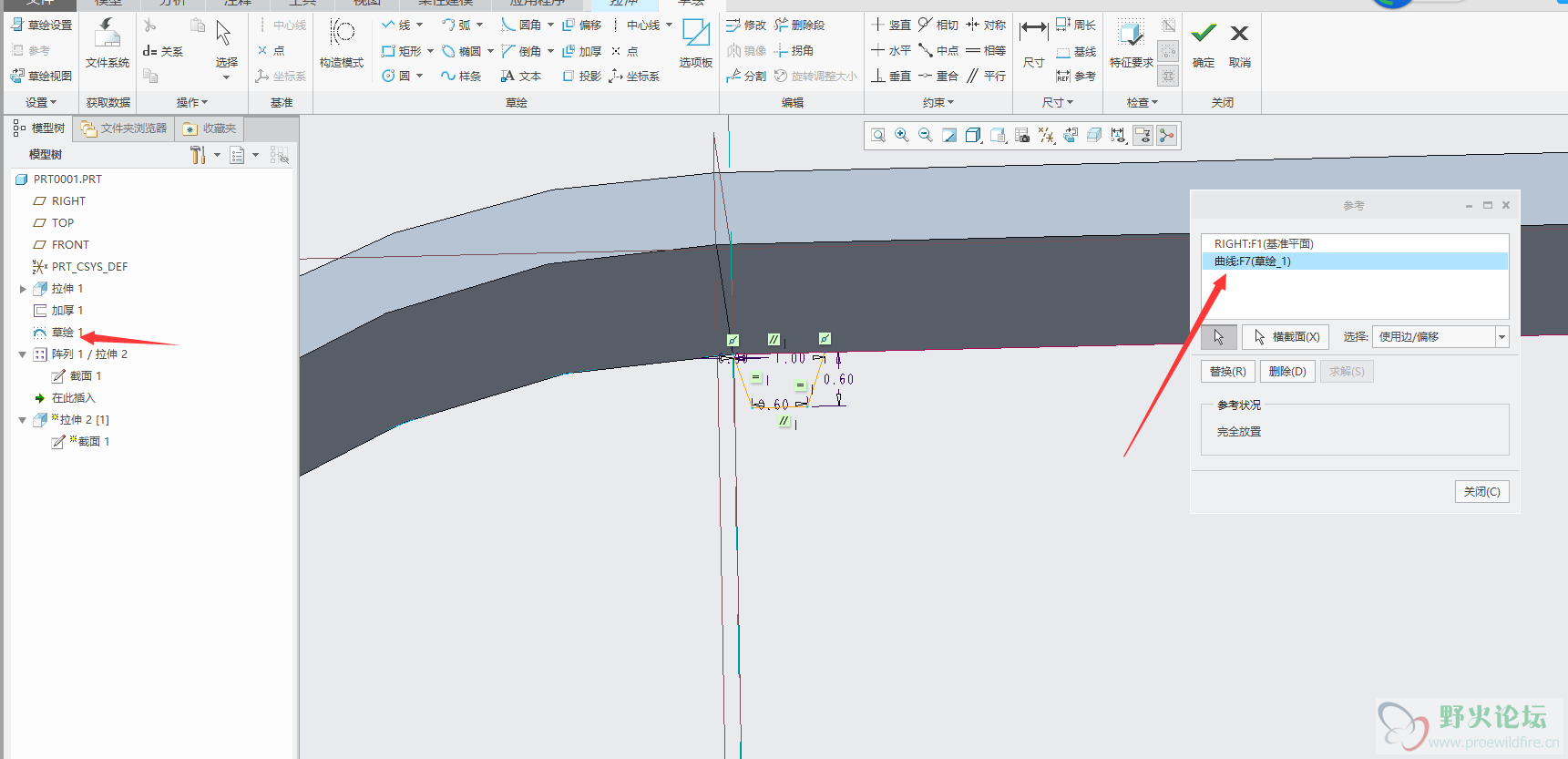

已经解决了，在此将心得分享给大家，就是绘制阵列特征时要单独画一个腰形环来当参考，并且要选择整个草绘（选择时右击切换）参考，不能选单条线。特征的约束不能使用水平或竖直，可以用平行或者角度约束。

鸿逸6 · 发表于 2019-2-16 19:20

还是不会啊

鸿逸6 · 发表于 2019-2-16 19:21

请问咋阵列同步带齿轮

skycitynumber1 · 发表于 2019-2-17 08:29

请问是先沿着皮带建曲线,完成后在建齿型时用这曲献当参考吗?
特征的约束不能使用水平或竖直是很关键
