[已解决] 这样的阵列怎么制作

[复制链接]

8

主题

50

回帖

0

威望

助工

Rank: 2

积分
62
发表于 2013-9-15 21:41 | 显示全部楼层 |阅读模式

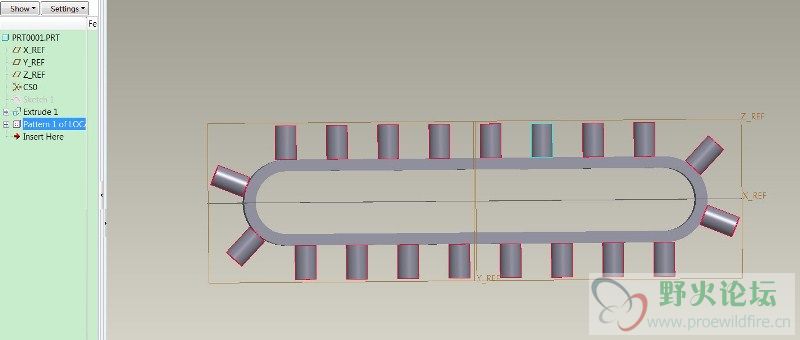

亲爱他朋友们,有个图形想画个曲线阵列,但是总是达不到理想的效果,请高手指点,这种图怎么画,我先后在零件和组件图里面画的,阵列的效果都是有偏差。理想效果图是图一,

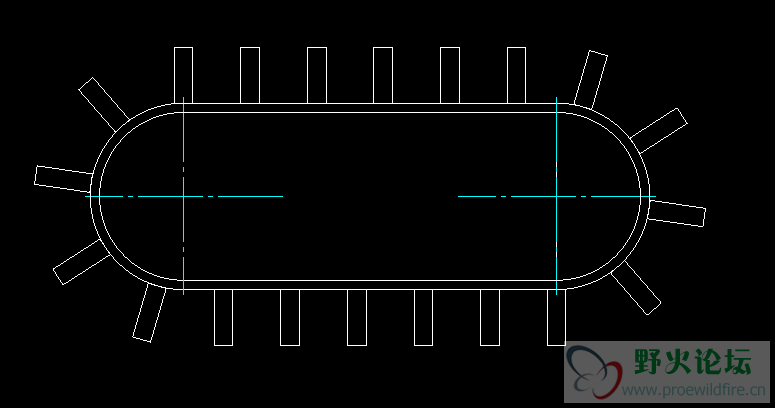

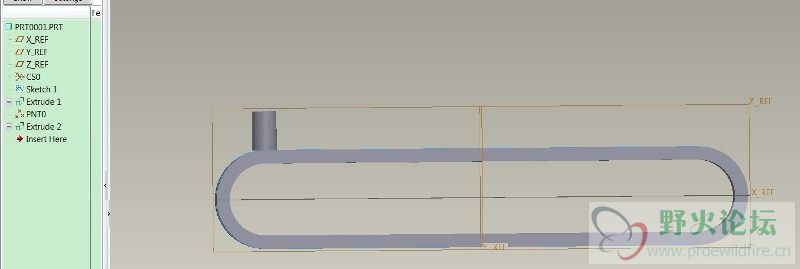

图一效果图

图一效果图

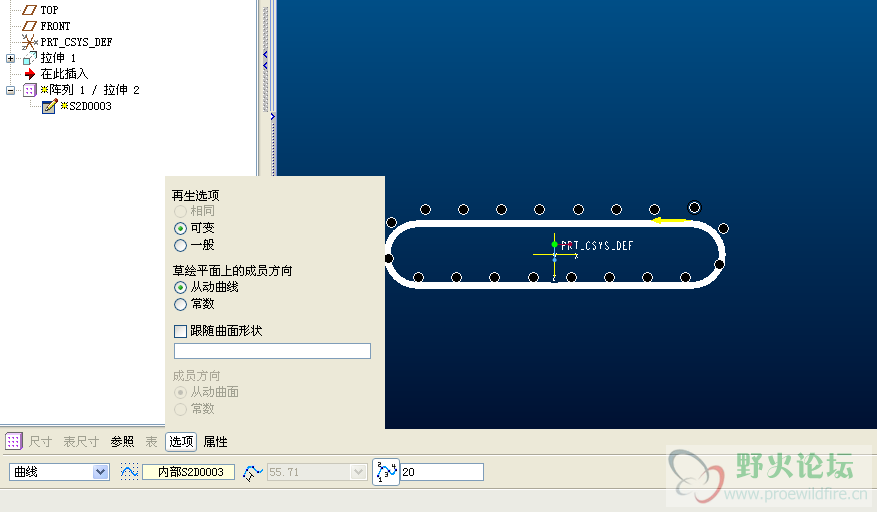

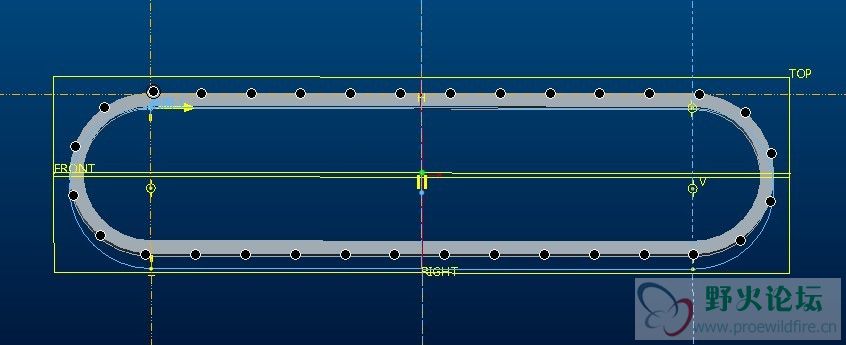

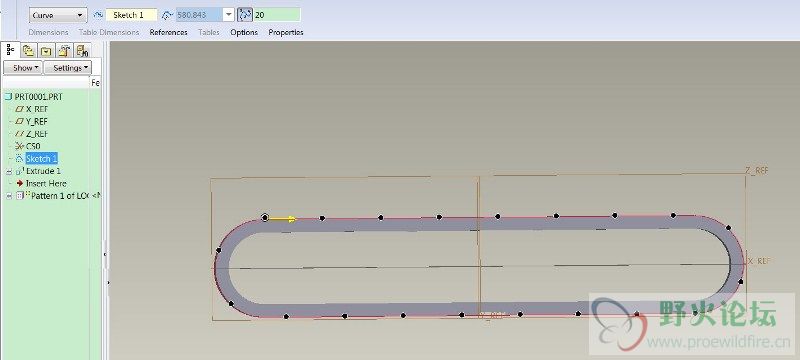

阵列时的情况

阵列时的情况

结果又偏差

结果又偏差

2

主题

698

回帖

100

威望

讲师

Rank: 6Rank: 6

积分
1094

热心助人勋章希望之星勋章

QQ
发表于 2013-9-16 11:48 | 显示全部楼层
象这种有目标的曲线阵列,
曲线要加2倍的阵列目标至曲线的中心距尺寸

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人,授予热心助人勋章一枚,谢谢!

查看全部评分

回复 支持 1 反对 0

使用道具 举报

10

主题

804

回帖

12

威望

高工

Rank: 4

积分
873
发表于 2013-9-16 12:44 | 显示全部楼层
威廉 发表于 2013-9-16 11:48
象这种有目标的曲线阵列,
曲线要加2倍的阵列目标至曲线的中心距尺寸

不太明白什么意思,可以再解释一下吗?谢谢
别捣蛋了!
回复 支持 反对

使用道具 举报

8

主题

50

回帖

0

威望

助工

Rank: 2

积分
62
 楼主| 发表于 2013-9-16 12:51 | 显示全部楼层
请告诉再解释详细些,我是用4.0画的,没找到您说的参数设置
回复 支持 反对

使用道具 举报

8

主题

50

回帖

0

威望

助工

Rank: 2

积分
62
 楼主| 发表于 2013-9-16 13:08 | 显示全部楼层
我自己也试了一下,在画参照曲线时,圆弧的半径加阵列特征的总长一半尺寸,效果有点像。但是为什么这样做呢,期待高手解释一下

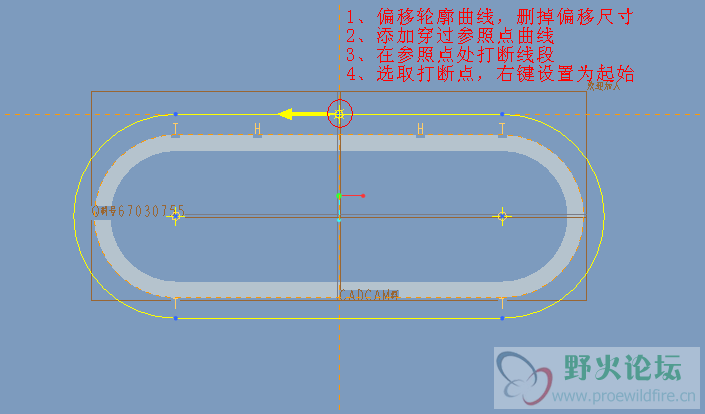

轨迹要加大

轨迹要加大
回复 支持 反对

使用道具 举报

2

主题

698

回帖

100

威望

讲师

Rank: 6Rank: 6

积分
1094

热心助人勋章希望之星勋章

QQ
发表于 2013-9-16 13:50 | 显示全部楼层
你的贴,不是也试做了
回复 支持 反对

使用道具 举报

5

主题

42

回帖

0

威望

助工

Rank: 2

积分
55
发表于 2013-9-16 14:21 | 显示全部楼层

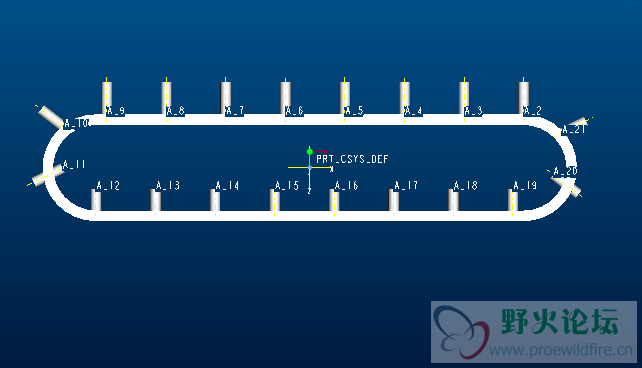

我试了试,这样也可以,不过会阵列出很多基准点。

在参照曲线上插入基准点,画被阵列的零件时,一定要以基准点为参照

在参照曲线上插入基准点,画被阵列的零件时,一定要以基准点为参照

将基准点和被阵列对象合并为组

将基准点和被阵列对象合并为组

对整个组进行阵列

对整个组进行阵列

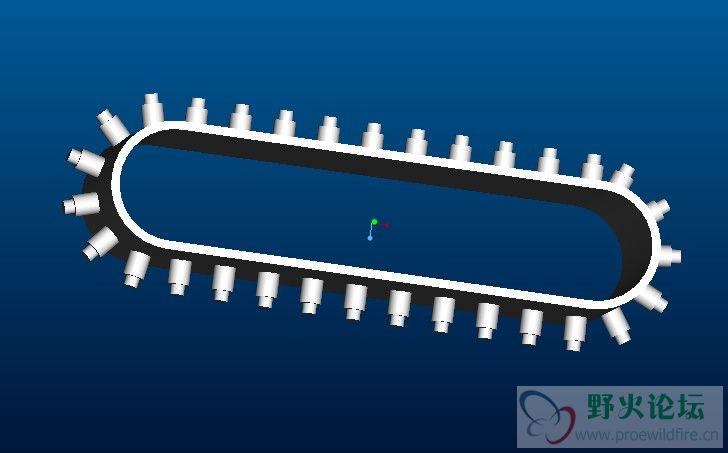

阵列后的模型

阵列后的模型
回复 支持 1 反对 0

使用道具 举报

7

主题

310

回帖

41

威望

工程师

Rank: 3Rank: 3

积分
498

希望之星勋章

QQ
发表于 2013-9-16 14:39 | 显示全部楼层

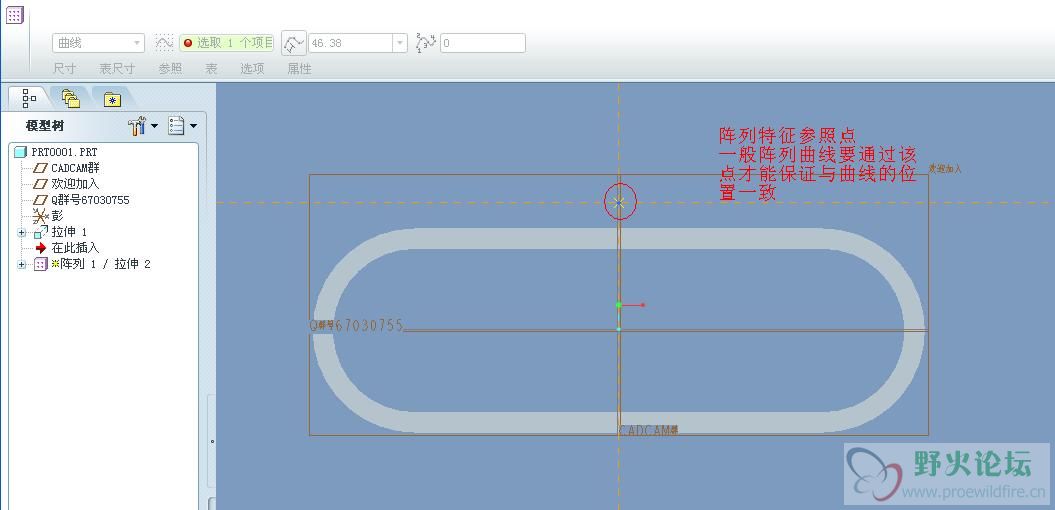

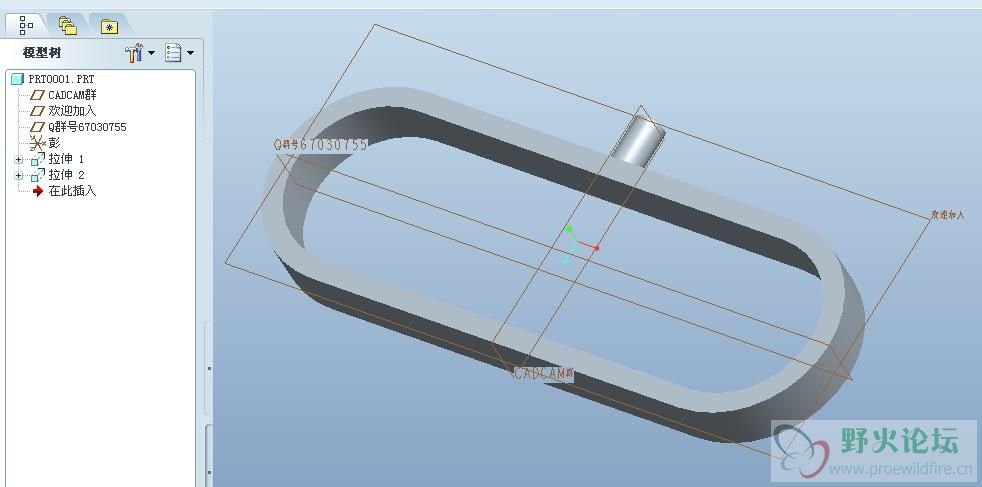

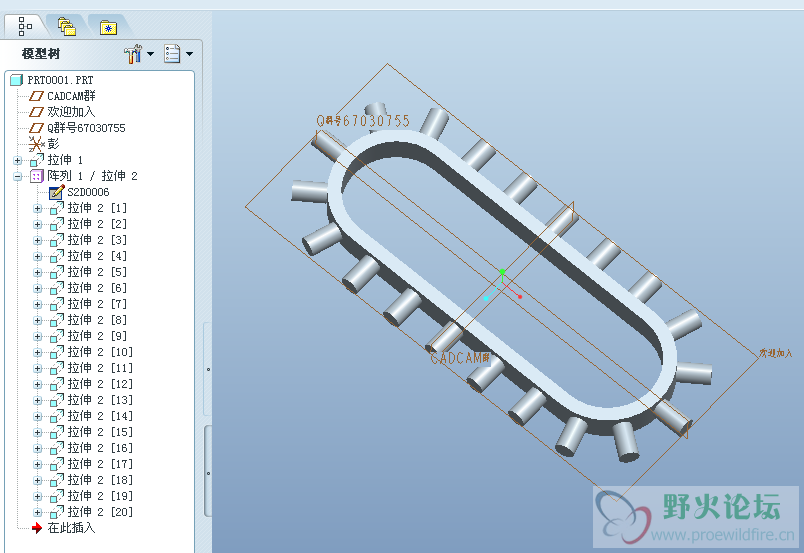

proe5.0m030
1.rar (68.26 KB, 下载次数: 371)
群(67030755)
群内请改名“地名-行业-名称”
相关问题请群内询问,谢绝私聊
回复 支持 6 反对 0

使用道具 举报

77

主题

1033

回帖

167

威望

版主

Rank: 8Rank: 8

积分
1936

热心助人勋章斑竹勋章希望之星勋章

QQ
发表于 2013-9-16 15:06 | 显示全部楼层
感谢楼上的兄弟解答。又学了一招。哈哈
回复 支持 反对

使用道具 举报
