按照特征曲线轨迹通过扫描切除侧壁

zhouguocheng

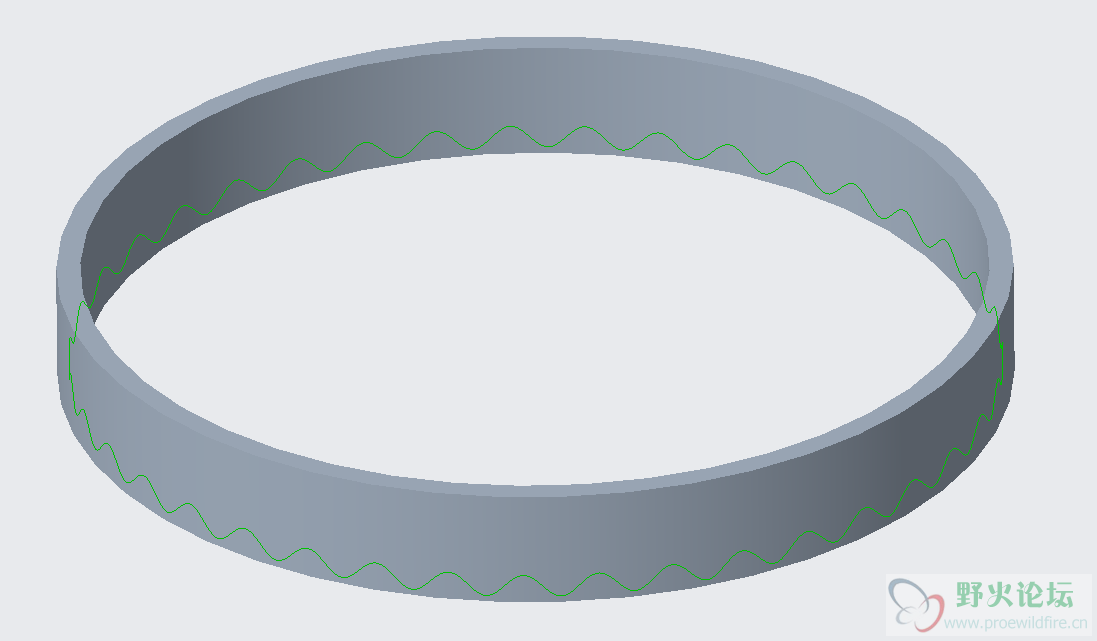

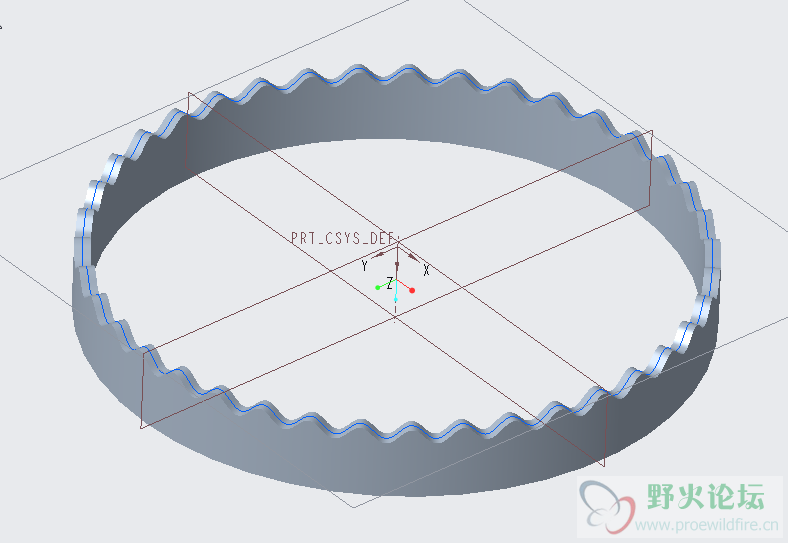

我的目标是：按照特征曲线轨迹通过扫描切除侧壁，如第一个图所示。

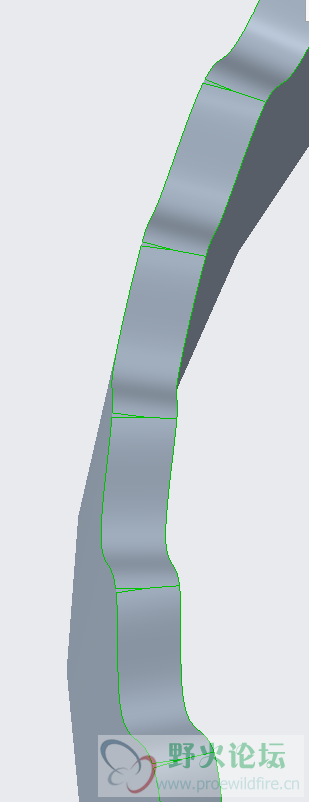

我自己开始用的阵列做的，发现有缺陷，如第二个图所示。

zhouguocheng

路过的前辈高手们教一教我，please~

liurunxing

仔细看下这个帖子，里面或许有你想要的东西。

可能会对你的建模思路有所启发。

图文教程：曲线方程（二）
http://www.proewildfire.cn/thread-122735-1-1.html
(出处: 野火论坛)

w1685188403

你怎么还没解决啊，这么个简单的曲线方程

yfregmail

你曲线不是已经做了吗？直接扫描实体化就好了啊，难点在哪里？

q707276858

用曲线方程就好了吧  明显你阵列出的曲线有问题

king105722

菜鸟一枚~~~我的思路是：
1.按需要尺寸做一个草绘圆，
2，扫描，轨迹选刚才的草绘圆，画出截面，截面宽度尺寸标注，高度尺寸使用关系式,直接就扫描出来了。
注意扫描的时候点“允许截面根据参数化参考”
举割例子：比如截面宽度是8，高度方向最高点是20，最低点是12，一圈有30个齿，
那么高度关系sd=8*sin(trajpar*360*30)+12
