[求助] 这个钣金怎么折弯不对

43 主题	922 回帖	22 威望

Rank: 6 Rank: 6

发表于 2019-1-25 20:45 | 显示全部楼层

本帖最后由 wjwy7579 于 2019-1-25 22:40 编辑

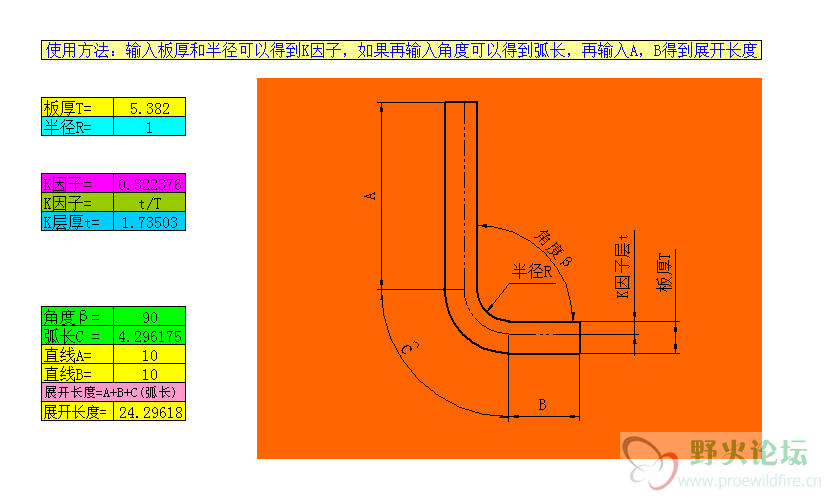

建模中折弯内圆角是关键，按实际加工测量填写，K系数是板材厚度与折弯内圆角可以得出,论坛有个EXCELL表展开后尺寸也不对 CAD图是否正确！自己验证下

1)新建实体 50 56 143度 38

2)实体转钣金厚度选择测量所得厚度 5.38213

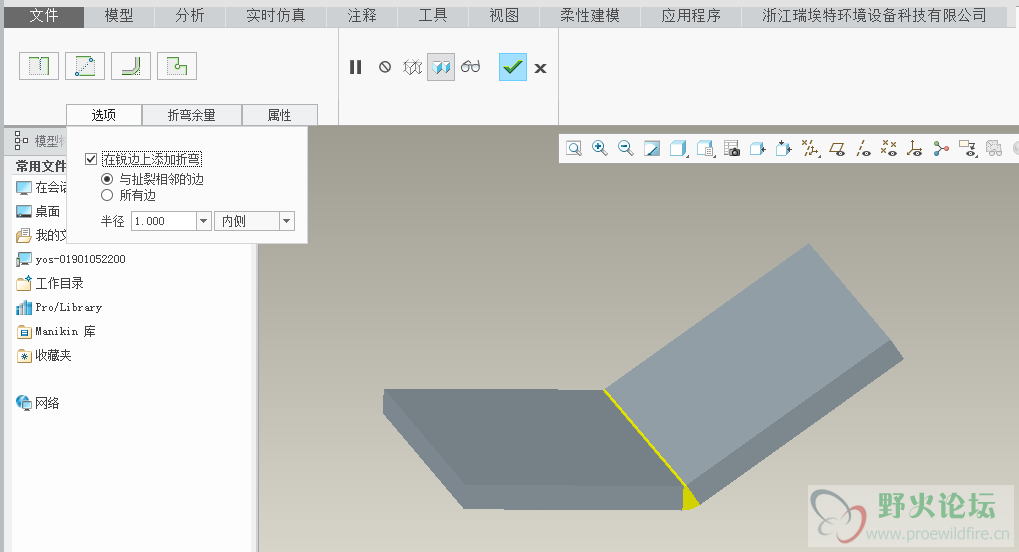

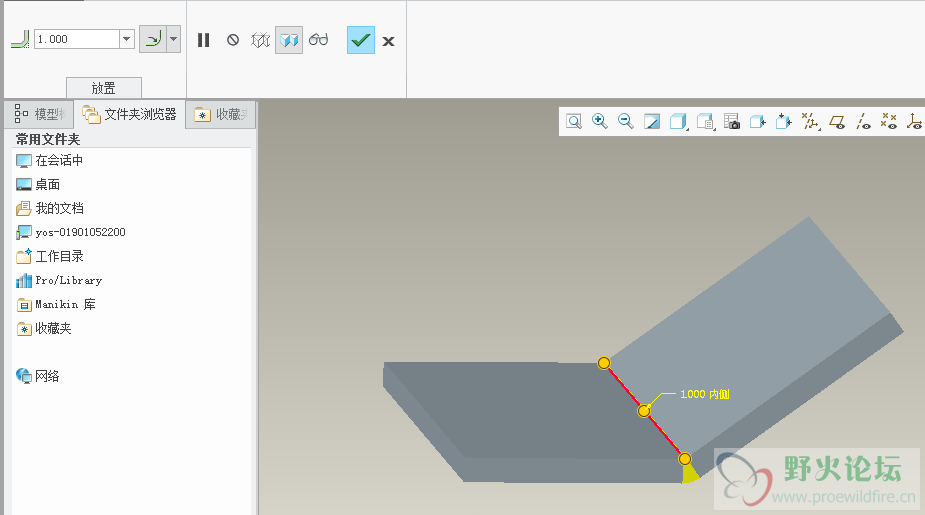

3)钣金工程转换折弯内圆角设置

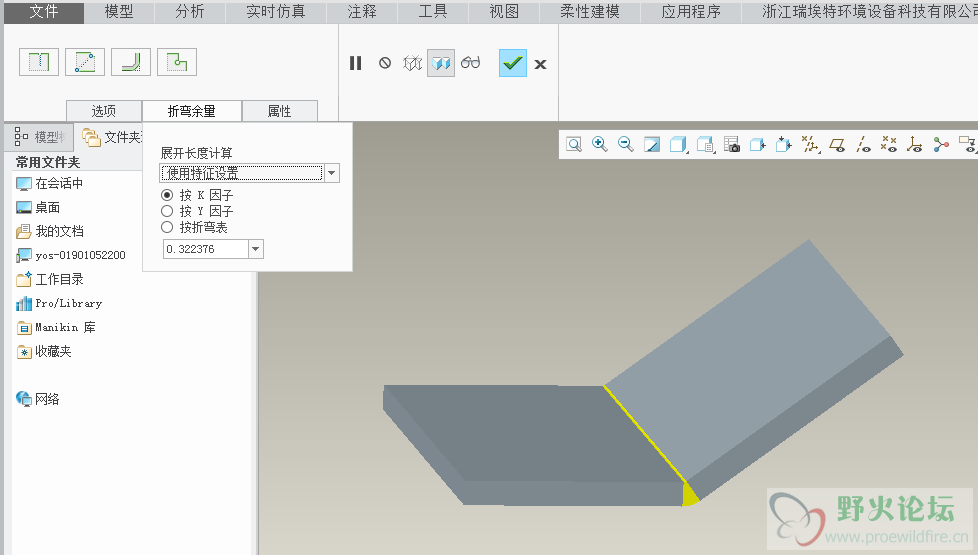

4) 折弯K系数

75年看电视，文化大革命岁月出生，从事机械,产品设计25年多，水平还是菜鸟工程师。

回复支持反对
