高手进阶大家没事练习一下吧

513936746 · 发表于 2011-6-7 21:42

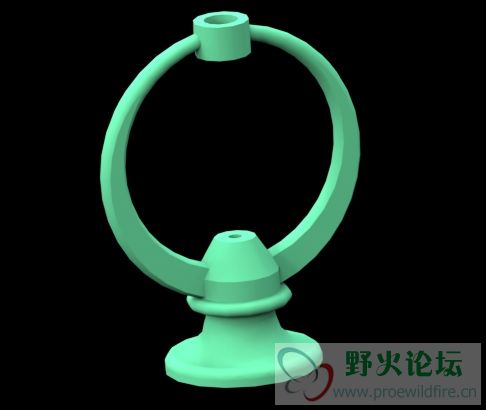

CAD画的！还不怎么会PROE 做面域-旋转、放样、再布尔运算。

ldllailin · 发表于 2011-6-7 21:51

dxp667479 · 发表于 2011-7-9 20:51

我也画了一个

清尘浊水 · 发表于 2011-7-20 21:29

原帖由 ttaannggll 于 2010-4-26 20:10 发表
整个零件只要旋转中间的底座和头上的，然后拉伸一个圆环。再切去2个角

正解啊
不要什么高深的东西啊！

谭宁 · 发表于 2011-12-30 17:47

真相只有一个 · 发表于 2012-1-12 15:22

都是拉伸出来的再倒角的

求学abc · 发表于 2012-1-13 04:00

我们课本也有这个练习

飞奔的蜗牛 · 发表于 2012-1-13 08:09

原帖由 andahello 于 2008-12-3 14:11 发表
有点简单，但是我想楼主是想考我们的读图能力吧？？？哈哈
那个24、和6的尺寸很重要哦！算是提醒大家了。
工程图和模型在附件里，版主看下。proe的工程图，不能出完全和题目一样的图纸。在有拐角的地方自动生成 ...

最好放大，要不看不清楚。再说了，实际中尺寸标注清楚，让加工者读的清楚就可以了，实在没必要追求完美。

我有神经病 · 发表于 2012-3-7 15:41

楼主不可以骗人呀。亲

sunzhen-07 · 发表于 2012-4-18 08:29

圆环是有曲面的，看了前面几个画的都是直接拉伸的，管理员都给分了，不知道怎么看的
