[求助] 搞了半天,工程图格式模块导入cad图比列还是不对,而且配置文件有个x

[复制链接]

1

主题

18

回帖

-2

威望

实习生

Rank: 1

积分
19
 楼主| 发表于 2018-1-18 16:48 | 显示全部楼层
本帖最后由 kfcweige 于 2018-1-18 16:50 编辑
liurunxing 发表于 2018-1-17 21:05
打开零件3D图,
文件——准备——模型属性——单位,
看看你采用的单位是什么?


你看看,我绘图模式下全部都显示正常,我没有打开3d模型,单纯是新建格式
回复 支持 反对

使用道具 举报

101

主题

2610

回帖

300

威望

教授

Rank: 8Rank: 8

积分
3739

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2018-1-20 21:21 | 显示全部楼层
本帖最后由 liurunxing 于 2018-1-20 22:27 编辑

看看这个。

很好奇,对于图框,
大多是由cad向proe/creo导数据。

回复 支持 反对

使用道具 举报

1

主题

18

回帖

-2

威望

实习生

Rank: 1

积分
19
 楼主| 发表于 2018-1-22 08:18 | 显示全部楼层
本帖最后由 kfcweige 于 2018-1-22 08:19 编辑
liurunxing 发表于 2018-1-20 21:21
看看这个。

很好奇,对于图框,


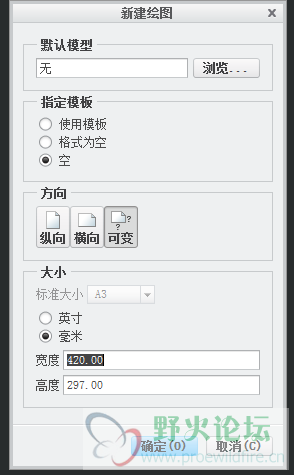

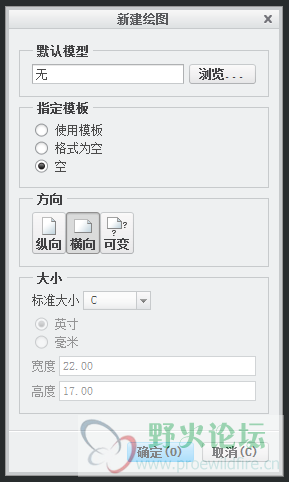

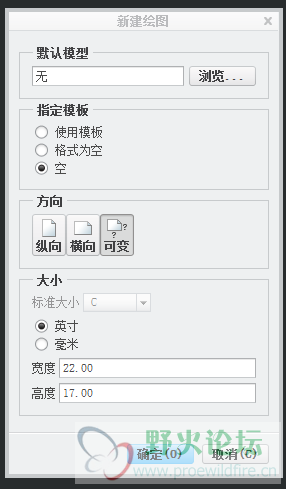

你看看,我上图
回复 支持 反对

使用道具 举报

101

主题

2610

回帖

300

威望

教授

Rank: 8Rank: 8

积分
3739

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2018-1-22 13:43 | 显示全部楼层
本帖最后由 liurunxing 于 2018-1-22 13:45 编辑

你的问题到底是工程图(绘图drw),还是格式(格式frm),
帖子标题是格式模块,

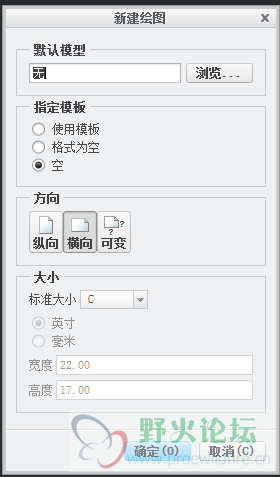

到13楼贴图全是绘图(drw),而不是“绘图”下面的“格式”。

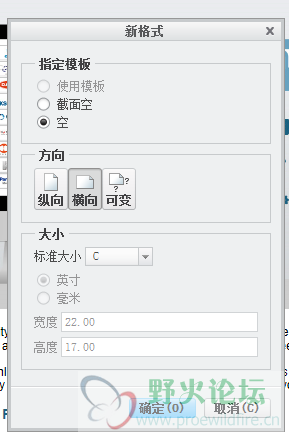

但是1楼的第一个图片貌似是在格式(frm)界面下的配置界面。

楼主是在捉迷藏?还是蒙眼狂奔?
还是找本相关的书先翻翻再下手吧。
回复 支持 反对

使用道具 举报

1

主题

18

回帖

-2

威望

实习生

Rank: 1

积分
19
 楼主| 发表于 2018-1-22 14:09 | 显示全部楼层
liurunxing 发表于 2018-1-22 13:43
你的问题到底是工程图(绘图drw),还是格式(格式frm),
帖子标题是格式模块,
到13楼贴图全是绘图(dr ...

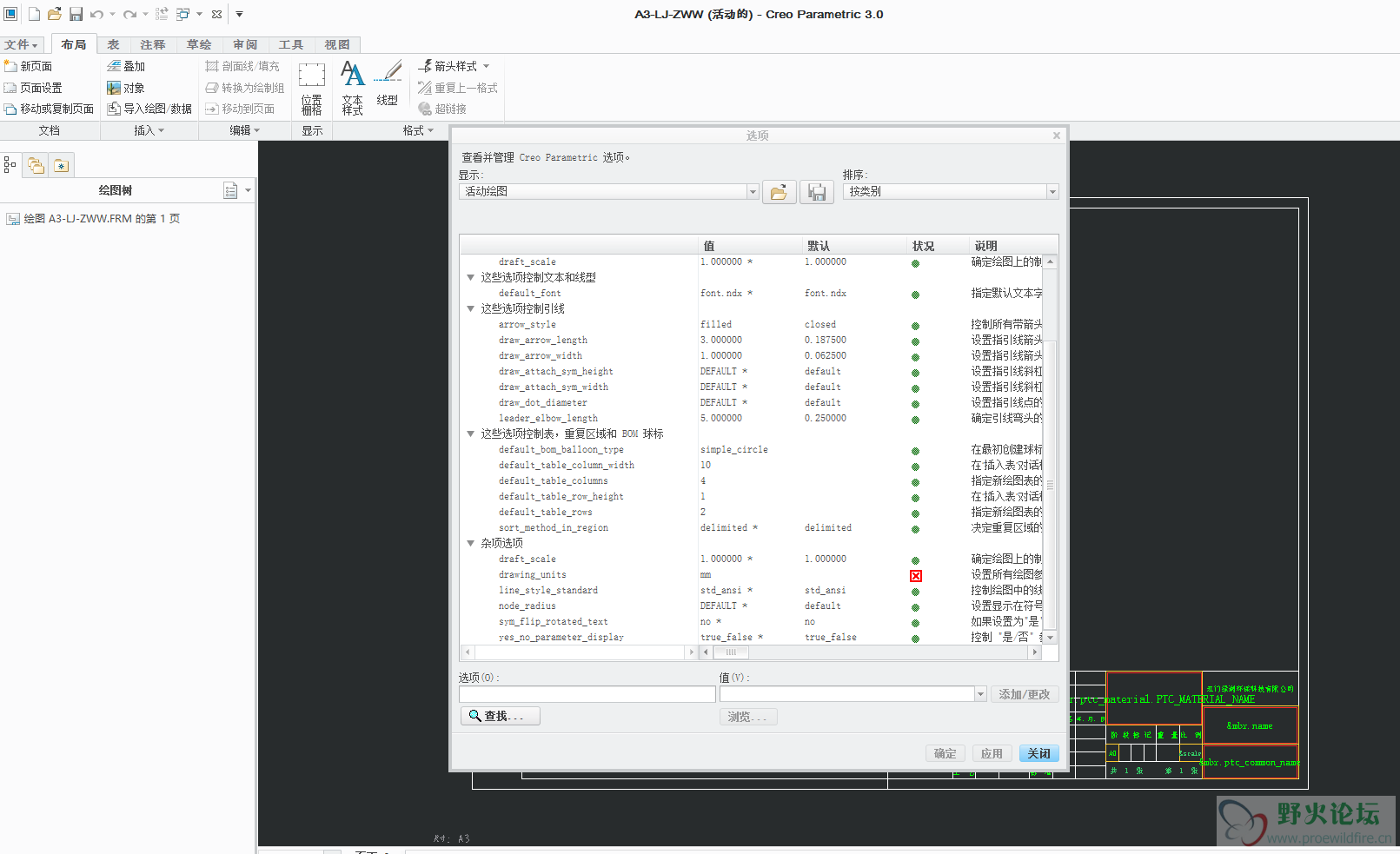

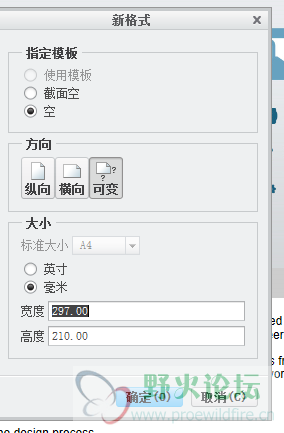

不好意思,我没留意到,其实格式和绘图都一样,但我不明白为什么绘图时点进去配置文件没问题,格式就有多了一个红色x
回复 支持 反对

使用道具 举报

101

主题

2610

回帖

300

威望

教授

Rank: 8Rank: 8

积分
3739

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2018-1-22 17:09 | 显示全部楼层
本帖最后由 liurunxing 于 2018-1-22 17:15 编辑

不是没留意,还是要去翻翻书吧。

要清楚,

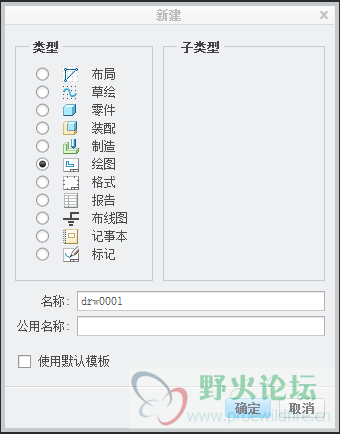

新建——绘图/格式,生成的是两种不同的玩意。
已经强调过了,
无论是”绘图“还是”格式“,要搞搞清楚你是以”英寸“为单位还是以”毫米“为单位过入的?

英寸与毫米的换算关系应该清楚吧,
如果实在不清楚两者的换算关系,
可以”*度“搜一下。

言尽于此。
回复 支持 反对

使用道具 举报

1

主题

18

回帖

-2

威望

实习生

Rank: 1

积分
19
 楼主| 发表于 2018-1-22 17:13 | 显示全部楼层
liurunxing 发表于 2018-1-22 17:09
不是没留意,还是要去翻翻书吧。

要清楚,

这些我都明白啊!我都说了我绘图没问题,就是格式那里有问题,而且绘图和格式的文件可以公用一个dtl文件的
回复 支持 反对

使用道具 举报

51

主题

232

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
317
发表于 2018-2-6 19:03 | 显示全部楼层
ceep_li 发表于 2018-1-17 18:53
config 里面设定

pro_unit_length unit_mm

是这样设定的,但是还是出现我说的问题,有的是1比1,有的就变了
回复 支持 反对

使用道具 举报

5

主题

33

回帖

0

威望

实习生

Rank: 1

积分
42
发表于 2018-2-7 11:52 | 显示全部楼层
在制图页面的左下角有个比例,如是1:1就对了,如果不对双击可以修改成1:1
回复 支持 反对

使用道具 举报

1

主题

18

回帖

-2

威望

实习生

Rank: 1

积分
19
 楼主| 发表于 2018-3-1 09:30 | 显示全部楼层
791988 发表于 2018-2-7 11:52
在制图页面的左下角有个比例,如是1:1就对了,如果不对双击可以修改成1:1

谢谢,我也知道这样可以改
回复 支持 反对

使用道具 举报
