这种螺旋状的连续拉伸怎么画呢？

yan6hua · 发表于 2017-10-23 20:14

本帖最后由 yan6hua 于 2017-10-23 20:16 编辑

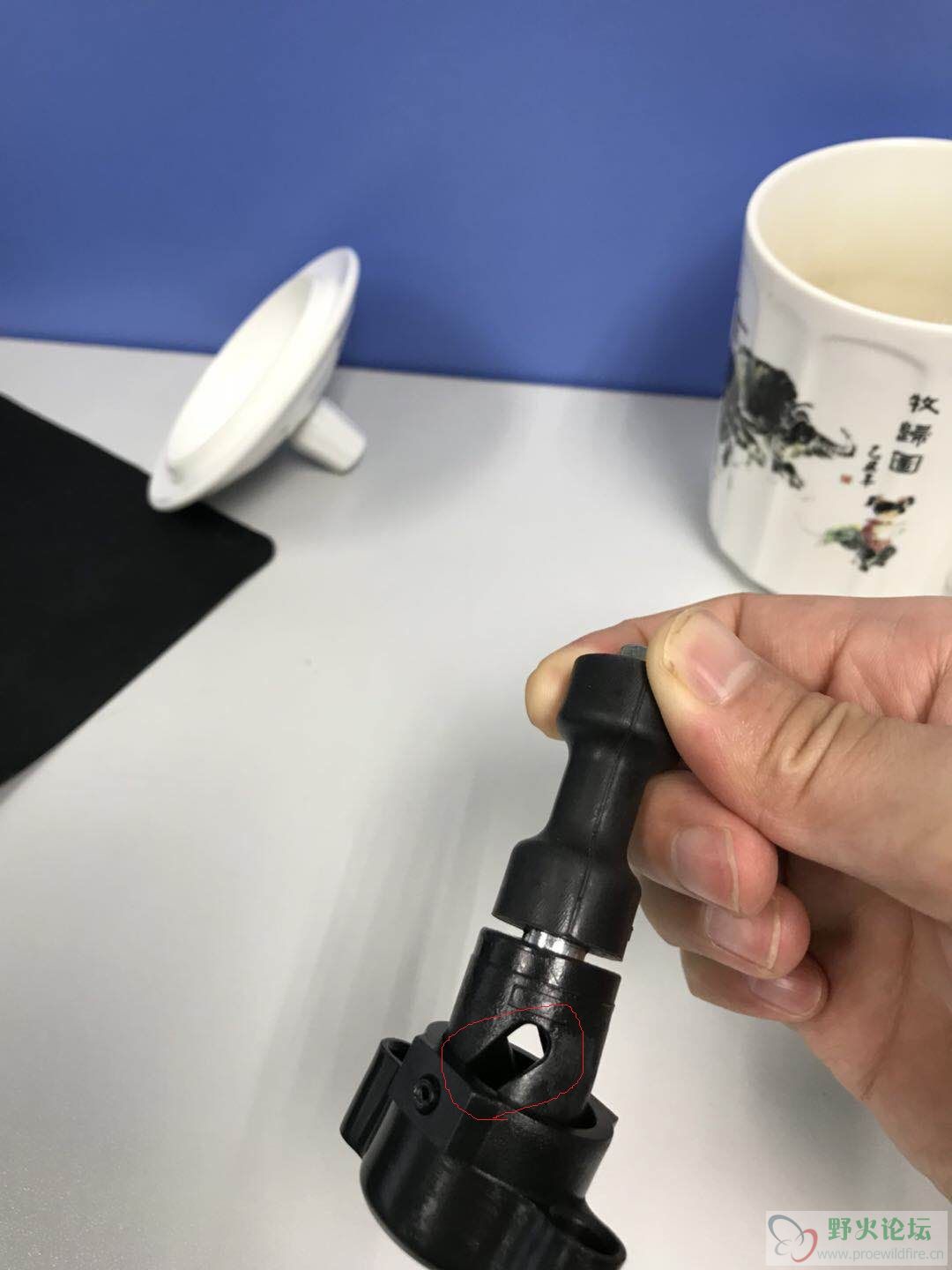

万能的坛友，请教一下，如图所示，红色区域内有一个螺旋状的拉伸缺口，用于插入销轴，销轴可以在缺口内延组件轴向旋转（公转非自转）从而实现升降。不知道CERO3.0怎么样可以画出这一特征？另外说句题外话，这个结构是怎么称呼的，常常用在什么上面呢？多谢！

风暧之旅 · 发表于 2017-10-23 22:28

没见过

半醒即梦 · 发表于 2017-10-24 09:00

你找一个口红拆开，里边类似的结构，别问我为啥知道，正在网上找同款的

yan6hua · 发表于 2017-10-24 09:44

半醒即梦发表于 2017-10-24 09:00
你找一个口红拆开，里边类似的结构，别问我为啥知道，正在网上找同款的

你说的有道理，模型知道怎么画吗？那个像螺旋的拉伸特征

tony760627 · 发表于 2017-10-24 10:03

本帖最后由 tony760627 于 2017-10-24 10:20 编辑


半醒即梦 · 发表于 2017-10-24 15:22

yan6hua 发表于 2017-10-24 09:44
你说的有道理，模型知道怎么画吗？那个像螺旋的拉伸特征

先计算好行程，然后螺旋切除

Lemo@Wang · 发表于 2017-10-24 15:29

很厉害啊

yan6hua · 发表于 2017-10-24 18:03

tony760627 发表于 2017-10-24 10:03

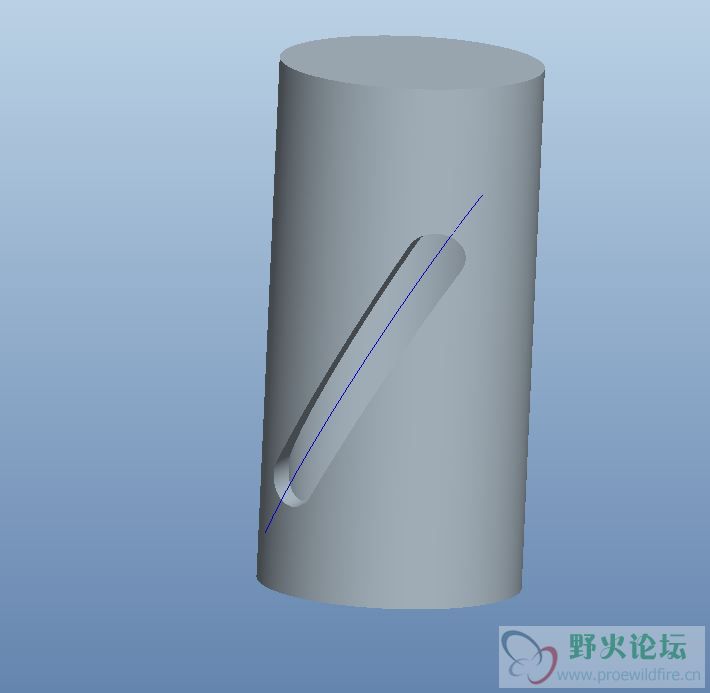

投影后扫描

非常感谢！！！

kk9779 · 发表于 2017-10-25 00:11

投影可能会使长度改变
建议改成包络(WRAP)方式
线条长度不变
再行扫描去除

shin08 · 发表于 2017-10-25 13:53

这种还是属于凸轮机构，转角气缸就是类似结构。
