在 Creo Parametric 中，如何设置有关导出/导入 DXF/DWG 文件的选项

jiangxue

创建时间: 18-Feb-2014 | 已修改: 20-Jun-2016 | 最后查看时间: 29-Sep-2017
适用于

• Creo Parametric 1.0 to 3.0
• Pro/ENGINEER and Creo Elements/Pro Wildfire to Wildfire 5.0


说明

• 如何设置有关导出/导入 DXF/DWG 文件的选项
• 将工程图转成 DXF/DWG 时，如何控制映射的颜色，层，线型和字体
• 对于 config.pro 选项 intf2d_out_dxf_mapping_file，如何定义此映射文件的内容
• 对于 config.pro 选项 intf2d_in_dxf_mapping_file，如何定义此映射文件的内容


解决方案

• 有关导出 DXF/DWG 文件的选项，设置以下 config.pro 选项:

  • 字体：

    • pro_font_dir 例如 c:\winnt\fonts
    • intf2d_out_stroke_text all

  • AutoCAD 版本：

    • dxf_export_format such as 2000

  • 颜色，层，线型和文本字体：

    • intf2d_out_dxf_mapping_file 例如 "dxf_export.pro":

      • Wildfire 5.0: <安装目录>\text\intf_configs\dxf_export.pro
      • Creo Parametric 2.0: <安装目录>\Creo 2.0\Common Files\<datecode>\text\intf_configs\dxf_ export.pro
  • 层状态：
    • intf2d_out_blanked_layers no
• 有关导入 DXF/DWG 文件选项：

  • 设置 config.pro 选项 intf2d_in_dxf_mapping_file

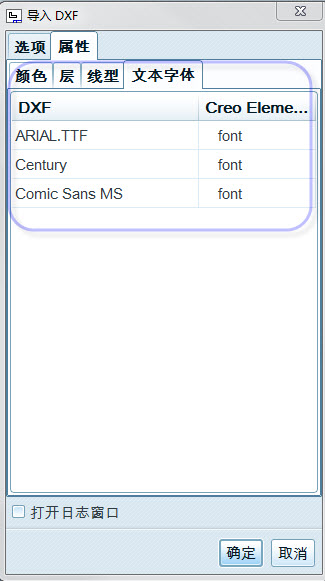

  • 在导入 DXF/DWG 对话框中设置相关的颜色，层，线型和文本字体
