大家看这种工程图该怎么出

q983498440 · 发表于 2017-8-7 08:45

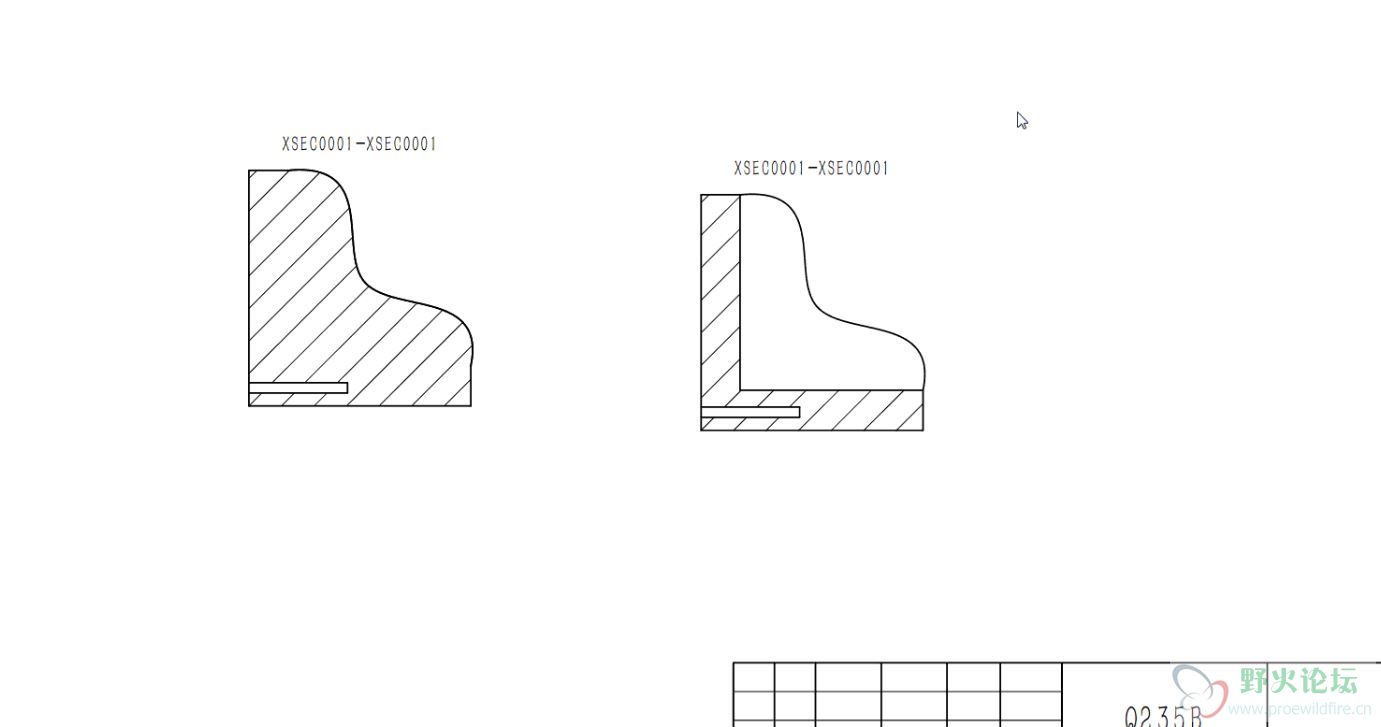

出工程图里面有个截面，就是剖视图，找下大神们的帖子

zengqing110 · 发表于 2017-8-7 09:46

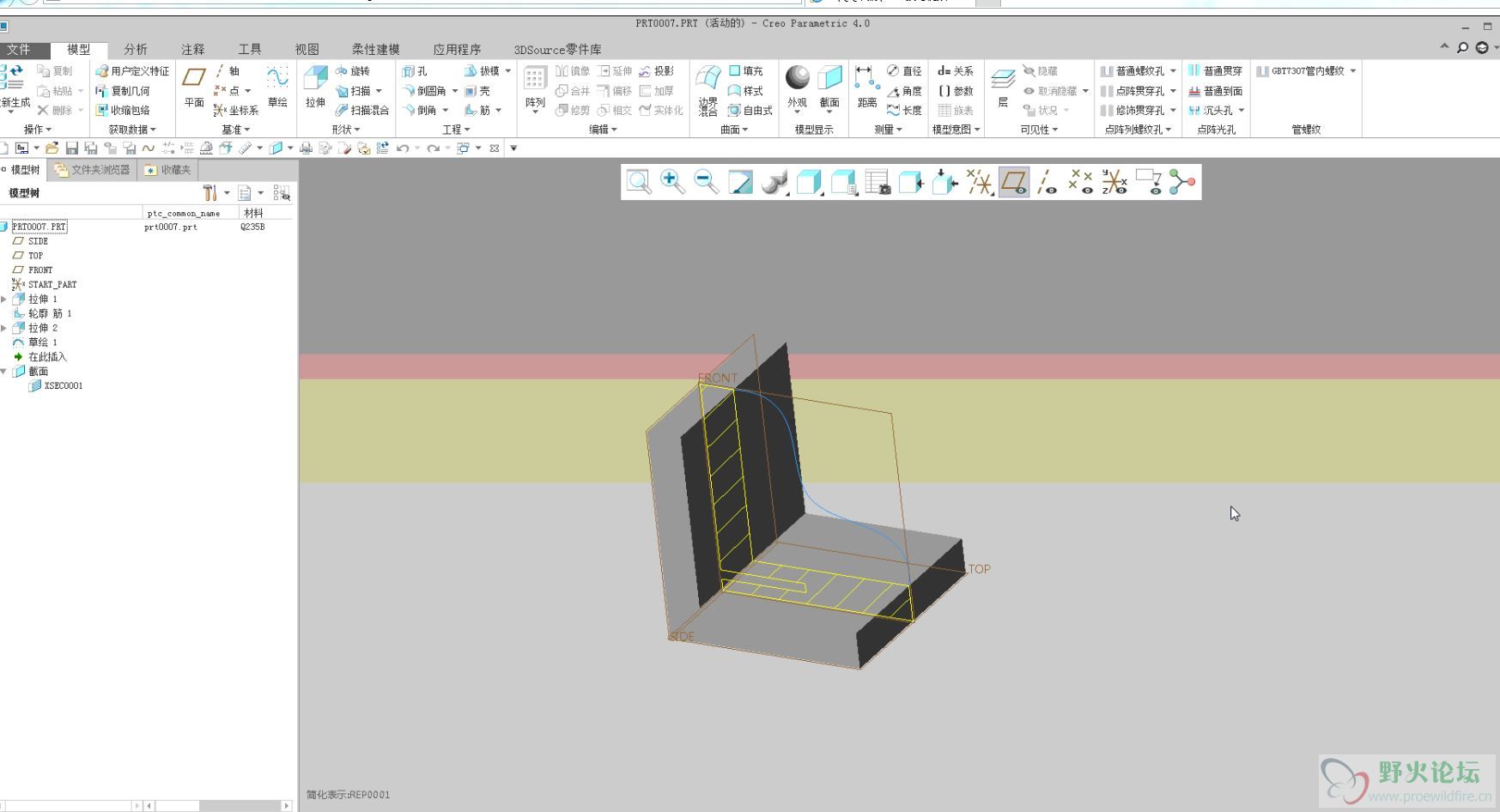

建议剖面、视图定向、分解爆炸、等先在3D模型里做好，在工程图里只做标注和注释等事项
理论上proe是可以自己设定剖面样式的

ceshingoe · 发表于 2017-8-7 15:05

你画三维的时候直接用筋命令，做剖视的时候默认是不剖开筋部位的。你要是用的拉伸，那这个处理起来就有点麻烦了！

Lazy · 发表于 2017-8-7 22:22

340047351 发表于 2017-8-7 07:05
这是CAD的gbeitc.shx字体，Proe/Creo不支持这种后缀字体。

谢谢指点，那么PROE没办法用这个字体了吗？

jinhua127 · 发表于 2017-8-7 22:32

ceshingoe 发表于 2017-8-7 15:05
你画三维的时候直接用筋命令，做剖视的时候默认是不剖开筋部位的。你要是用的拉伸，那这个处理起来就有点麻 ...

筋也是一样剖的啊

jinhua127 · 发表于 2017-8-7 22:32

Lazy 发表于 2017-8-7 22:22
谢谢指点，那么PROE没办法用这个字体了吗？

shx是cad的字体永不了哦

jinhua127 · 发表于 2017-8-7 22:33

zengqing110 发表于 2017-8-7 09:46
建议剖面、视图定向、分解爆炸、等先在3D模型里做好，在工程图里只做标注和注释等事项
理论上proe是可以自 ...

这样避开不行尺寸就变化了

zengqing110 · 发表于 2017-8-8 08:35

jinhua127 发表于 2017-8-7 22:33
这样避开不行尺寸就变化了

直接选中间面剖开不是那个样子吗

dadu · 发表于 2017-8-8 09:36

这个帖子挂了了几天了，楼主参考gif视频就应该会做了，思路就是用简化表示排除筋特征，

jinhua127 · 发表于 2017-8-11 09:13

dadu 发表于 2017-8-8 09:36
这个帖子挂了了几天了，楼主参考gif视频就应该会做了，思路就是用简化表示排除筋特征，

完美解决，谢谢dadu
