相似形元件设计

fuguangyi · 发表于 2017-3-29 00:06

本帖最后由 fuguangyi 于 2017-3-29 19:07 编辑

对于相似性形元件，我们可以采用族表设计，添加不同尺寸参数

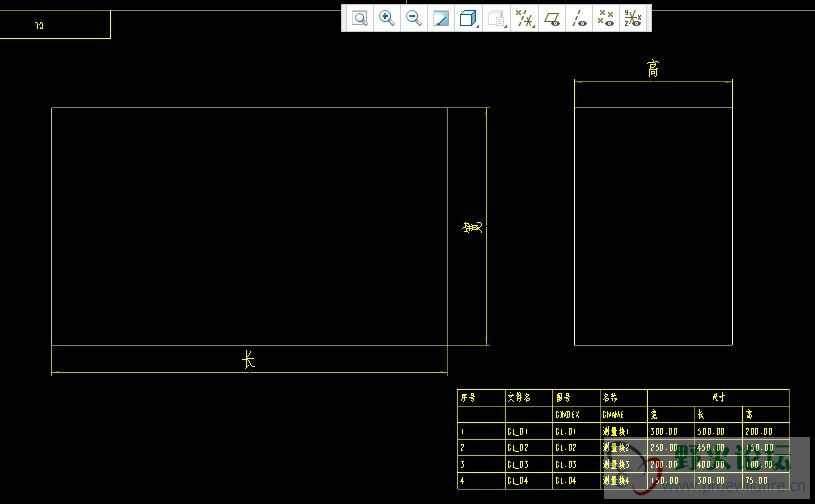

可以在一个工程图里采用二维重复区域表表达清楚：
这个二维表不但可以描述出不同尺寸，还可以描述出不同文件名、图号、中文名等信息，这些信息，都是采用族表参数来表达的

附件是一个简单的范例，有做好的一个族表元件重复区域表，来表达不同元件、不同尺寸参数

cl.zip (489.34 KB, 下载次数: 12, 售价: 5 金钱)
