一个小零件，始终画不出来。

爬墙等红杏 · 发表于 2016-9-4 15:24

暗菩提发表于 2016-9-4 13:47
全图

你好。能给个prt文件看看吗?

暗菩提 · 发表于 2016-9-4 18:16

不过我是用CREO3.0做的，不知你打不打的开

doxingcao · 发表于 2016-9-4 21:22

本帖最后由 doxingcao 于 2016-9-5 14:05 编辑

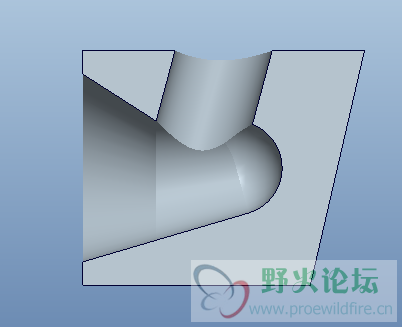

这样么

doxingcao · 发表于 2016-9-4 21:42

本帖最后由 doxingcao 于 2016-9-5 14:06 编辑

抱歉电脑问题重复了

doxingcao · 发表于 2016-9-4 21:47

本帖最后由 doxingcao 于 2016-9-5 14:07 编辑

doxingcao 发表于 2016-9-4 21:22
怎么上传图片呢

电脑问题发不了图片重复了抱歉

爬墙等红杏 · 发表于 2016-9-5 18:01

doxingcao 发表于 2016-9-4 21:22
这样么

谢谢。非常感谢你的热心及不辞辛苦的绘图。。。谢谢！

爬墙等红杏 · 发表于 2016-9-5 18:02

暗菩提发表于 2016-9-4 18:16
不过我是用CREO3.0做的，不知你打不打的开

谢谢。多谢指导后学之人。非常感谢！

meilzf · 发表于 2016-9-8 10:01

2d图是错的，按照2D做成你的样子做不出来，没有上面斜空的定位尺寸，按照你说的保持3那个尺寸就要做成喇叭口，又达不到你说的相切

meilzf · 发表于 2016-9-8 10:02

暗菩提发表于 2016-9-4 13:47
全图

看他的剖面是没有转折的，做成喇叭口就会有轮廓线出线

暗菩提 · 发表于 2016-9-8 16:42

meilzf 发表于 2016-9-8 10:02
看他的剖面是没有转折的，做成喇叭口就会有轮廓线出线

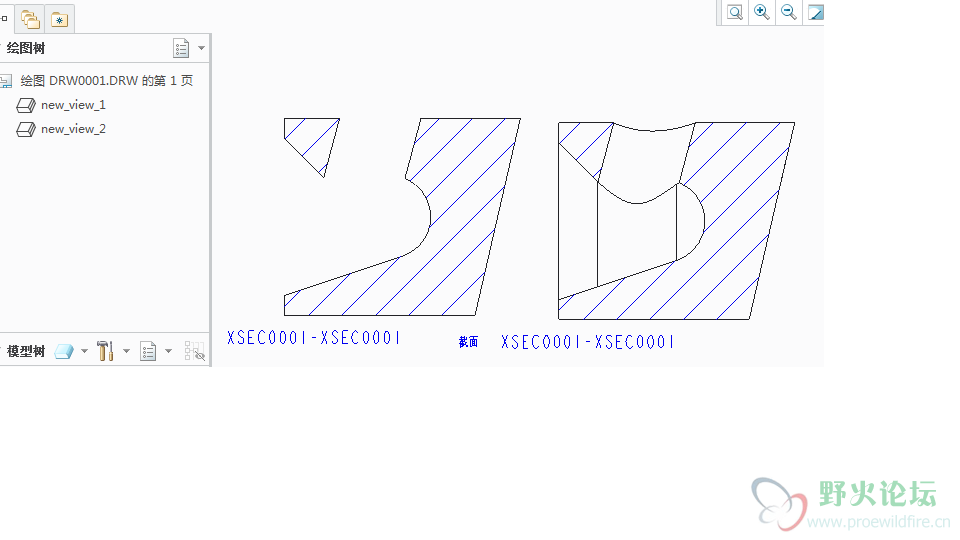

其实是剖面的模型边是否显示的设置不同而已，视图属性里可以设置的，截面/模型边可见性/区域就可以调整为只显截面的样子面不显示模型的边
