请问Creo Simulate怎么做插拔力测试

yulianqiang

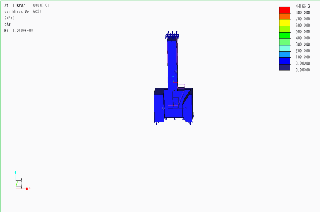

先上一个效果图！

pro_小菜鸟

yulianqiang 发表于 2016-1-17 17:09
先上一个效果图！

赞，有显示需要多小力吗

yulianqiang

“大变形”+“接触”分析实例

1.在钩子尖角处添加一个R0.2的圆角，如图1所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/04/clip_image002.jpg

图1

2.由于此结构为左右对称结构，故可用对称约束；若用对称约束，则需将模型切割成一半，所以可以采用“实体化”功能来完成，如图2、图3所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/04/clip_image004.jpg

图2

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/04/clip_image006.jpg

图3

yulianqiang

3.模型处理好之后即可进入simulate模块，见图4；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/05/clip_image002.jpg

图4

4.先赋予模型材料属性，可以单独给定材料，也可以统一给定，这里统一给定为steel4130, 如图5所示；当然材料的弹性模量、柏松比等可以根据实际设定，这里不做过多讲解；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/05/clip_image004.jpg

图5

5.设置“镜像对称约束”，见图6所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/05/clip_image006.jpg

图6

height=366src="file:///C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\msohtml1\04\clip_image006.jpg"v:shapes="图片_x0020_7">

图3

pro_小菜鸟

yulianqiang 发表于 2016-1-17 17:34
“大变形”+“接触”分析实例1.在钩子尖角处添加一个R0.2的圆角，如图1所示；图12.由于此结构为左右对称结 ...

图片没看到，发个文件上来吧

yulianqiang

6.限制卡窗的平移自由度，如图7所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/06/clip_image002.jpg

图7

7.设置钩子的平移自由度；由于钩子只需上下垂直运动，无水平运动，前后位移由镜像对称约束限制；其中，垂直运动可以通过“强制位移”来实现，具体设置见图8所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/06/clip_image004.jpg

图8

yulianqiang

8.若想实现钩子向下运动，遇到卡窗后发生弯曲的变形效果，需在钩子与卡窗支架设置接触，具体如图9所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/07/clip_image002.jpg

图9

9.设置测量，如图10所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/07/clip_image004.jpg

10.建立静态分析，见图11、图12、图13所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/07/clip_image006.jpg

图11

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/07/clip_image008.jpg

图12

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/07/clip_image008.jpg

图13

yulianqiang

11.配置运行设置，如图14、图15所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/08/clip_image002.jpg

图14

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/08/clip_image004.jpg

图15

12.求解，如图16、图17所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/08/clip_image006.jpg

图17

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/08/clip_image008.jpg

图18

pro_小菜鸟

yulianqiang 发表于 2016-1-17 17:41
8.若想实现钩子向下运动，遇到卡窗后发生弯曲的变形效果，需在钩子与卡窗支架设置接触，具体如图9所示；图9 ...

你发的图片看不到尼

yulianqiang

13.求解成功后查看变形结果是否与预期一致，若变形可信，则可查看结果文件中的测量值，图图19、图20、图21、图22、图23所示；

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/09/clip_image002.jpg

图19

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/09/clip_image004.jpgfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/09/clip_image006.jpg

图20

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/09/clip_image008.jpg

图21

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/09/clip_image010.jpg

图22

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/09/clip_image012.jpg

图23
