希望大家教教我这种管道如何出转折剖视图，已经奔溃了，用了各种方法都不行

chenbr1988 · 发表于 2015-12-10 17:27

本帖最后由 chenbr1988 于 2015-12-10 17:32 编辑

xuminggao 发表于 2015-12-10 16:53
......................

筋最好能处理下。
还有上面的孔

hummerow · 发表于 2015-12-10 18:02

chenbr1988 发表于 2015-12-10 17:27
筋最好能处理下。
还有上面的孔

就是说我对齐后的那幅图其他都要处理下的吗

hummerow · 发表于 2015-12-10 18:05

xinghaomicheng 发表于 2015-12-10 17:07

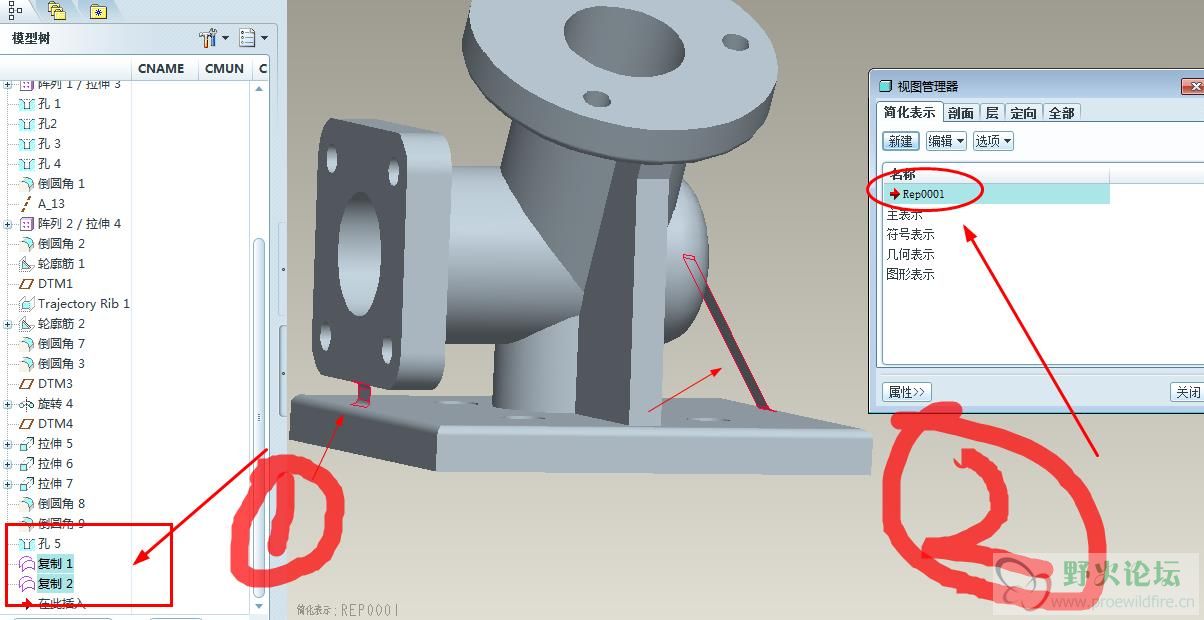

在工程图里面操作剖面，选择F基准面作为草绘面，沿零件的中心线画个折线，

还有直接将零件切掉不要的部 ...

亲可否在您电脑里面操作下，然后发文件给我，谢谢你了

hummerow · 发表于 2015-12-10 18:06

xuminggao 发表于 2015-12-10 16:53
......................

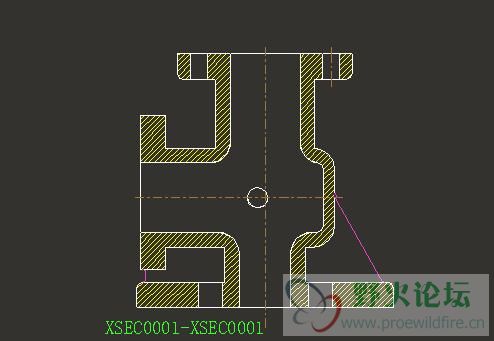

亲，我希望出的是如同我发的图片的工程图

chenbr1988 · 发表于 2015-12-10 18:13

hummerow 发表于 2015-12-10 18:05
亲可否在您电脑里面操作下，然后发文件给我，谢谢你了

这个太难搞了。
筋剖面不能用国际表示法，我已经严重怀疑筋命令存在的意义。
容我再想想。

hummerow · 发表于 2015-12-11 11:50

别沉啊，希望各位大哥帮忙下，重赏。可微信支付

chenbr1988 · 发表于 2015-12-11 15:13

本帖最后由 chenbr1988 于 2015-12-11 15:24 编辑

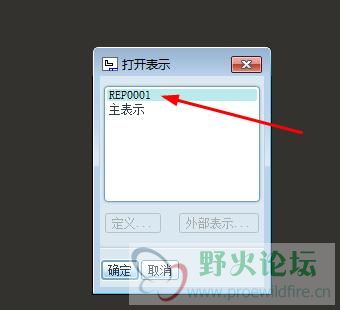

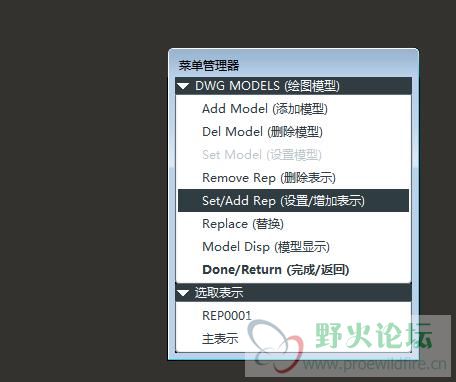

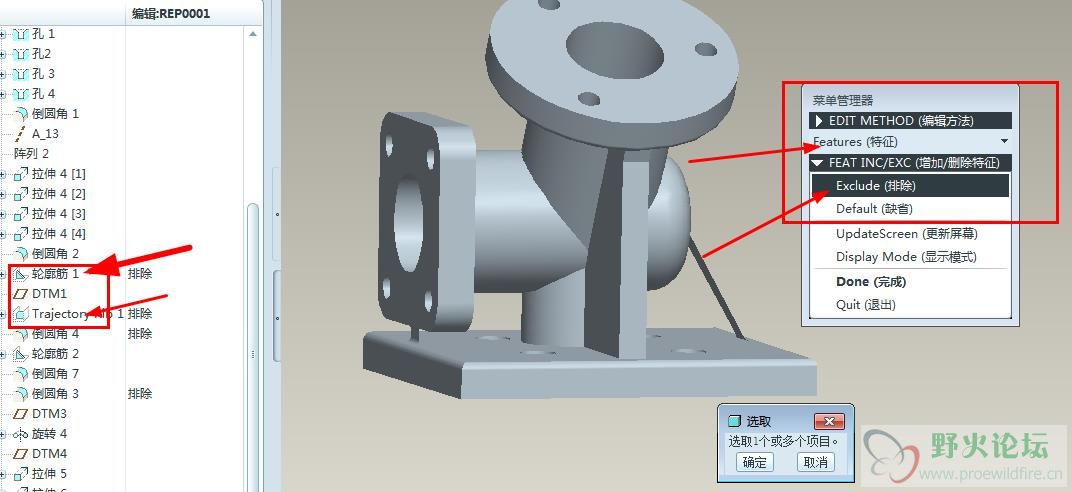

就这样
中间省略剖面展平之类，想必其他人已经给你结果了。

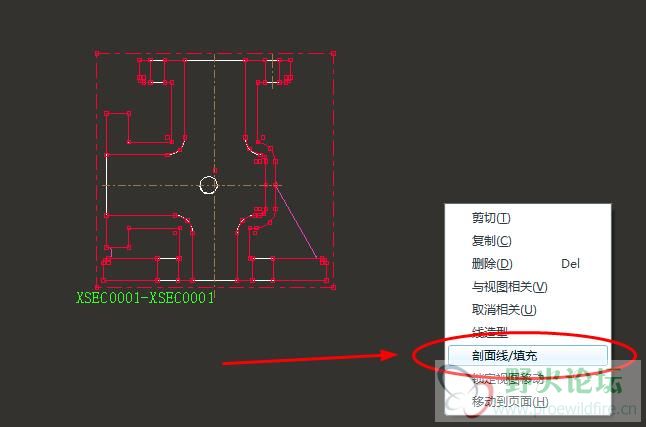

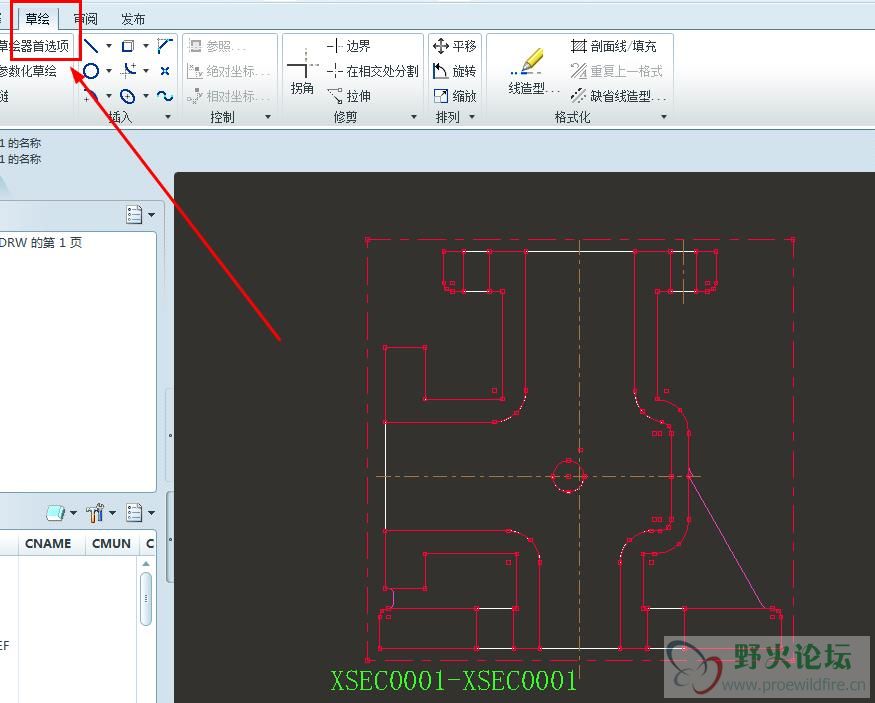

关于那个草绘，可以用“使用边”命令，其余的修剪出来。之后框选查看是否封闭或多余线条。

hummerow · 发表于 2015-12-12 20:00

chenbr1988 发表于 2015-12-11 15:13
就这样
中间省略剖面展平之类，想必其他人已经给你结果了。
关于那个草绘，可以用“使用边”命令，其余的 ...

我想问下你这个边命令怎么用，不太会，谢谢你了

hummerow · 发表于 2015-12-12 20:03

chenbr1988 发表于 2015-12-11 15:13
就这样
中间省略剖面展平之类，想必其他人已经给你结果了。
关于那个草绘，可以用“使用边”命令，其余的 ...

还有筋的标注怎么做

hummerow · 发表于 2015-12-12 20:08

chenbr1988 发表于 2015-12-11 15:13
就这样
中间省略剖面展平之类，想必其他人已经给你结果了。
关于那个草绘，可以用“使用边”命令，其余的 ...

还有，亲可以发你的文件给我吗，我可以支付费用给你
