希望大家教教我这种管道如何出转折剖视图，已经奔溃了，用了各种方法都不行

hummerow · 发表于 2015-12-10 15:54

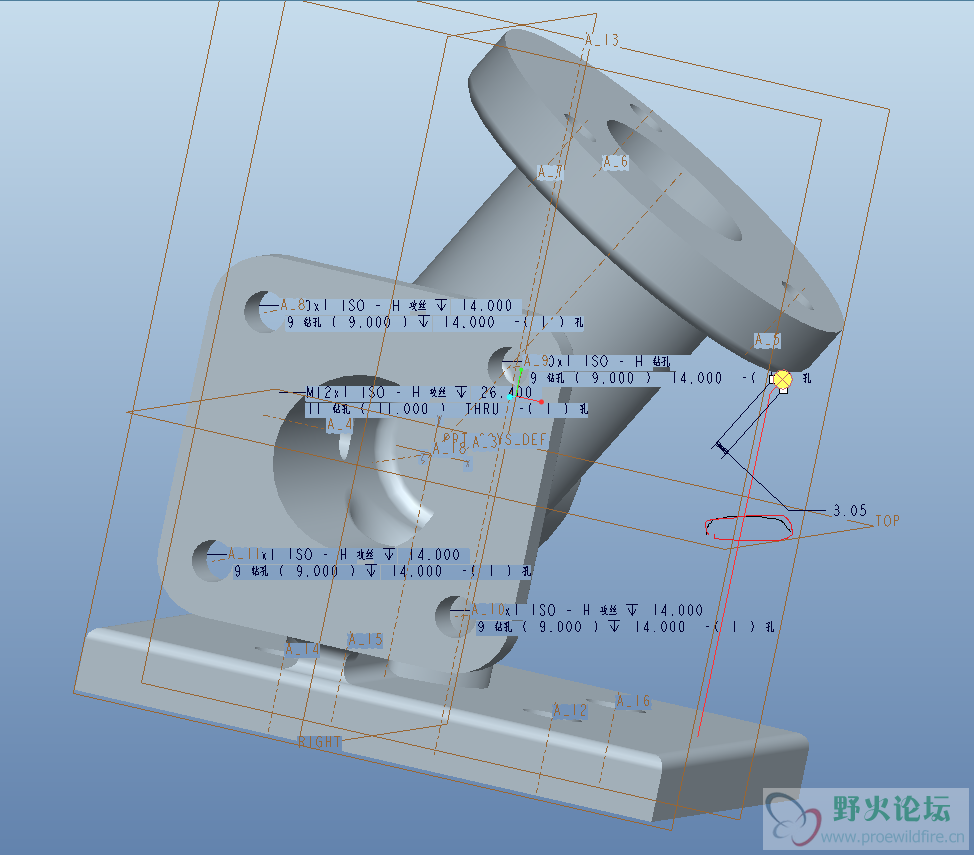

这是我画的原图，要出的工程图等下我下面给，希望大家能帮忙下

hummerow · 发表于 2015-12-10 16:06

就是这种剖视图

hummerow · 发表于 2015-12-10 16:11

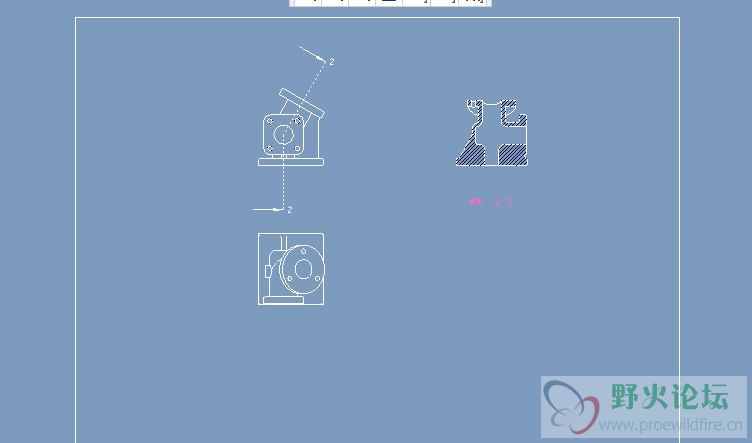

剖视图如图所示，等会我发模型，我自己画好的，但剖视图不会做啊

cxc456 · 发表于 2015-12-10 16:14

发3D上来

hummerow · 发表于 2015-12-10 16:22

这是我已经画好的图，各位大神，打开时把插入放在最下端，然后帮我出下工程图好不好，我就快要交作业了，希望大家帮忙下，谢谢

hummerow · 发表于 2015-12-10 16:24

cxc456 发表于 2015-12-10 16:14
发3D上来

压缩文件已经发了，希望大哥能够帮我做下，非常感谢

hummerow · 发表于 2015-12-10 16:34

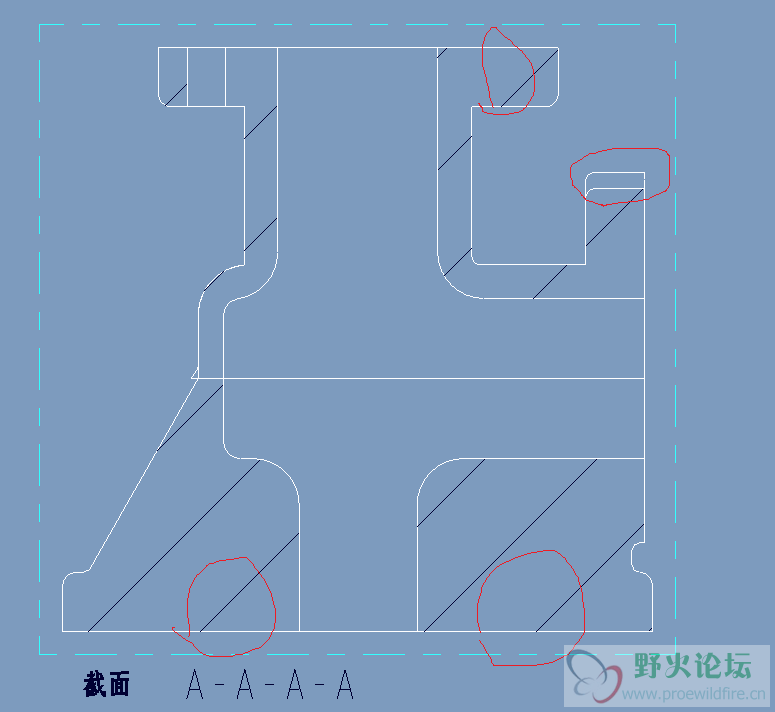

我自己做的剖视图，画红线的地方明显切斜了，但是用其他方法就不能对齐了，真是烦

xuminggao · 发表于 2015-12-10 16:53

......................

xuminggao · 发表于 2015-12-10 16:54

..............................

xinghaomicheng · 发表于 2015-12-10 17:07

在工程图里面操作剖面，选择F基准面作为草绘面，沿零件的中心线画个折线，

还有直接将零件切掉不要的部分，也可以弄出剖面来
