[已解决] 梭形电机定子成型线圈如何建模

[复制链接]

0

主题

30

回帖

1

威望

实习生

Rank: 1

积分
46
发表于 2015-6-30 15:12 | 显示全部楼层
不好意思 我不知道怎么弄图片
回复

使用道具 举报

2

主题

43

回帖

-2

威望

实习生

Rank: 1

积分
45
 楼主| 发表于 2015-6-30 15:15 | 显示全部楼层
模型都是经过简化后的  我刚看了你的模型那个端部  差别太大了 你根据这个看看能不能建出来  谢谢了啊  学会了 买点学习币送给你

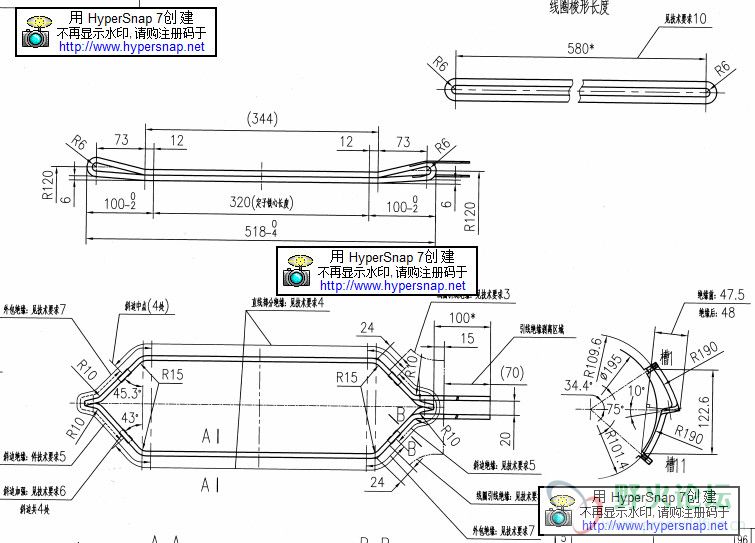

这个是线圈尺寸1

这个是线圈尺寸1

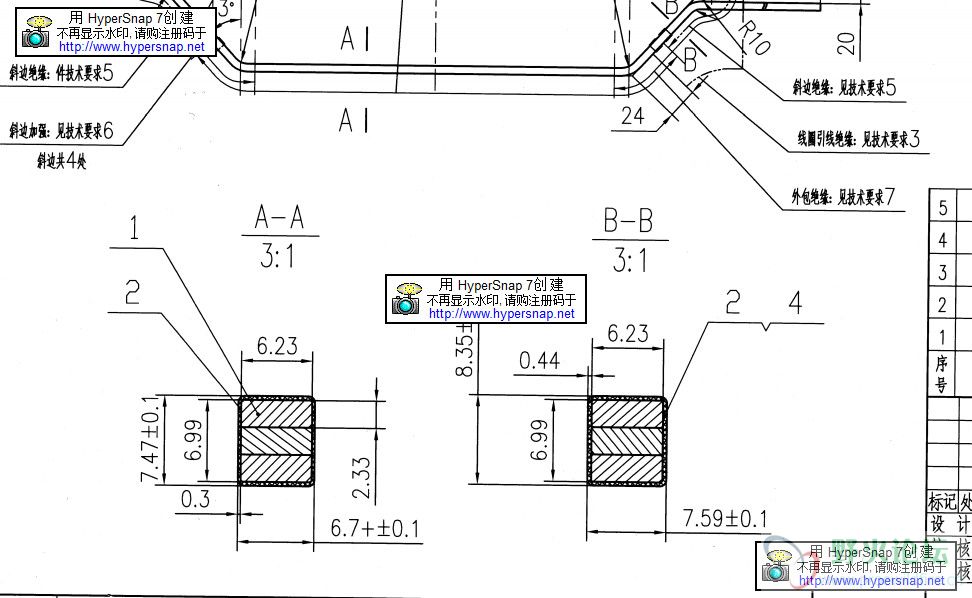

线圈尺寸2

线圈尺寸2
回复

使用道具 举报

2

主题

43

回帖

-2

威望

实习生

Rank: 1

积分
45
 楼主| 发表于 2015-6-30 15:17 | 显示全部楼层
硬得像块石头 发表于 2015-6-30 15:12
不好意思 我不知道怎么弄图片

你把模型压缩成压缩包形式 上传文件   不然不识别 无法上传
回复

使用道具 举报

2

主题

43

回帖

-2

威望

实习生

Rank: 1

积分
45
 楼主| 发表于 2015-6-30 15:32 | 显示全部楼层

你仔细看一下 线圈的同一个面(上层边的上层面和下层边的下层面是同一个面!),你的模型里面不对了扫描的时候,那个面绕到了下层边的另一个面了。
回复

使用道具 举报

0

主题

30

回帖

1

威望

实习生

Rank: 1

积分
46
发表于 2015-7-1 10:07 | 显示全部楼层
你看看吧  时间有限  我认为这样可以建出来
回复

使用道具 举报

2

主题

43

回帖

-2

威望

实习生

Rank: 1

积分
45
 楼主| 发表于 2015-7-3 10:18 | 显示全部楼层

我看了 这个基本上跟实际情况近视,可以!我想问一下 你的里面伸出项标识是怎么建出来的,问什么我的软件里只有扫描和混合扫描螺旋扫描没有你的伸出项 ,我记得这应该是proe里的功能吧?我扫描选定轨迹后,就无法建立扫描截面了!没办法扫描出来 这是怎么回事呢,你qq多少 我的是429865502  请麻烦教我一下呗
回复

使用道具 举报

0

主题

17

回帖

0

威望

实习生

Rank: 1

积分
17
发表于 2015-7-4 19:35 | 显示全部楼层
不错,支持一下
回复

使用道具 举报

0

主题

17

回帖

0

威望

实习生

Rank: 1

积分
17
发表于 2015-7-4 19:37 | 显示全部楼层
不错,支持一下
回复

使用道具 举报

0

主题

30

回帖

1

威望

实习生

Rank: 1

积分
46
发表于 2015-7-6 11:41 | 显示全部楼层
我就是用的pro/e, 嗯具体的就是建好空间草绘曲线,这需要看你的空间想象能力了 ,怎么把这个轨迹投影到不同基准平面上,然后根据尺寸在不同的基准平面上画出来注意不同基准平面上的曲线在在两个平面的交线上的连接。。。。。主要是自己多试试,,,,,具体教的话,一两句也说不清楚。画完轨迹,就是用扫描-伸出项-选取扫描轨迹——画截面。注意截面过大就不合适可能导致没法扫描出来,提示出错,这时你应该检查一下自己的草绘轨迹。
回复

使用道具 举报

0

主题

27

回帖

0

威望

实习生

Rank: 1

积分
31
发表于 2018-12-18 21:13 | 显示全部楼层
谢谢
回复

使用道具 举报
