我想知道如何在曲面上面拉伸一个圆，如下图所示。

liurunxing · 发表于 2014-11-10 16:24

liushuai123 发表于 2014-11-10 15:51
太感谢了啊，讲的很详细呀。

不客气！学习总有个过程。

cwk7788 · 发表于 2018-1-30 14:18

ling9400 发表于 2014-11-10 15:14
你在圆柱体曲面外面做一个基准面，然后拉伸至圆柱体曲面就可以了啊。

按照你这个试了一下，怎么提示参考平面必须与草绘平面平行呢

yuanbin20 · 发表于 2018-2-14 10:57

本帖最后由 yuanbin20 于 2018-2-14 11:26 编辑

这个是最基础的特征操作，从问题看楼主应该未经过系统学习，建义楼主还是应找本教材系统学习一下，不然很难入门的
真对这个问题我按操作步聚做了一个简单的图示组图，希望对你有所帮助

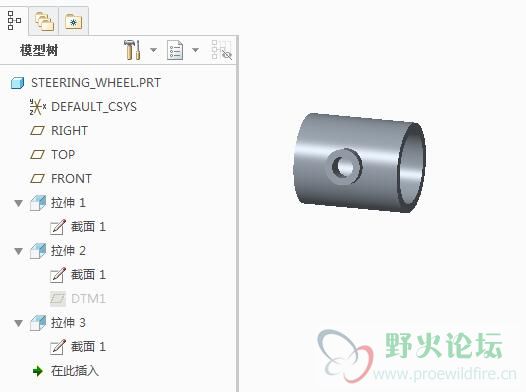

图一是最终完成图

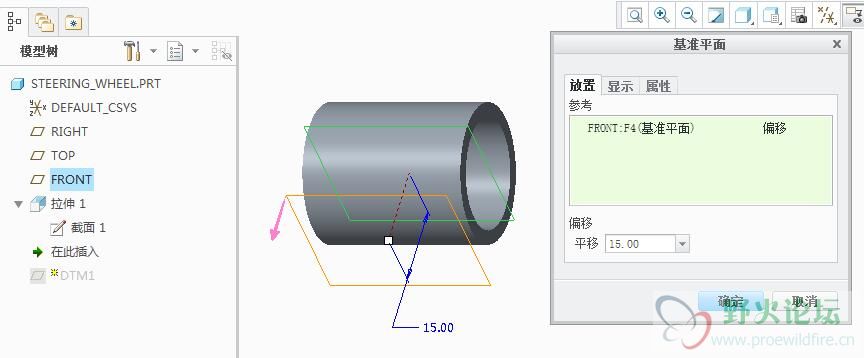

图二是圆曲面上建凸台，在内部草绘时选从front偏移一个基准面DTM1，

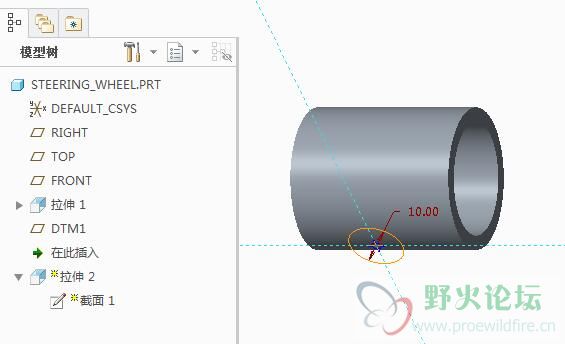

再在DTM1上绘制内部草绘1

然后拉伸特征，选拉伸至面，然后选择大圆管表面

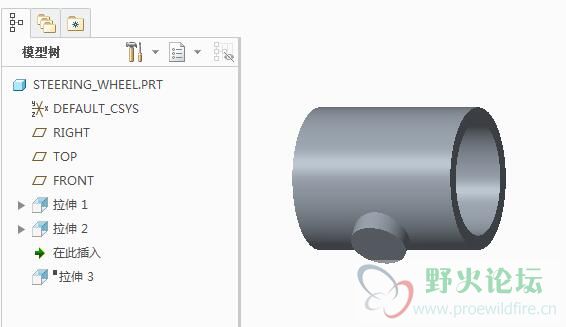

下面是拉伸凸台后的效果图

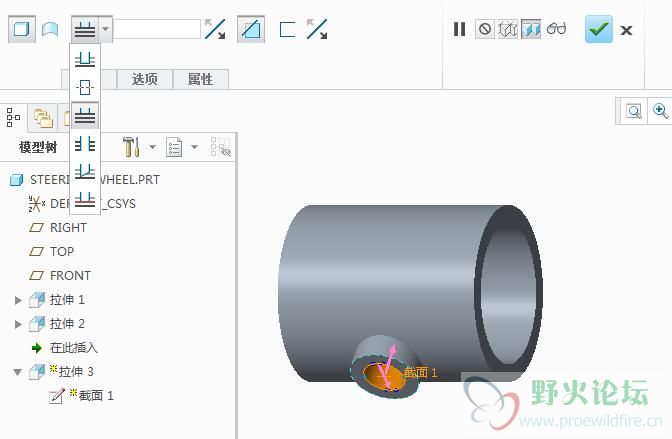

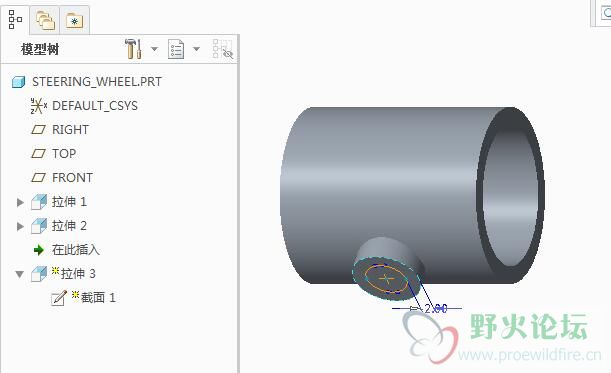

然后在凸台上做拉伸切除，草绘时采用编移边

最后拉伸切除时选拉伸至下一面，成型结果如下图

附件是用creo3.0绘制的，可供参考

steering_wheel.rar (69.19 KB, 下载次数: 0)
