我想知道如何在曲面上面拉伸一个圆，如下图所示。

liushuai123 · 发表于 2014-11-10 14:06

我想知道如何在曲面上面拉伸一个圆，如下图所示。求大神好好指导一下，小弟不胜感激啊！！！

ling9400 · 发表于 2014-11-10 14:57

应该是这样吧！

气动设计 · 发表于 2014-11-10 15:04

方法很多，这个你可以直接拉伸出来剪切

liushuai123 · 发表于 2014-11-10 15:14

QQ图片20141110151237.jpg 直接拉伸完之后，剪切的命令是灰色的咋处理呢。？？？

ling9400 · 发表于 2014-11-10 15:14

你在圆柱体曲面外面做一个基准面，然后拉伸至圆柱体曲面就可以了啊。

liurunxing · 发表于 2014-11-10 15:30

方法如下：
1、如楼上所示，用偏距的方法新建基准面，
偏距的距离与凸台的高度相关。
2、在新建的基准面上用拉伸实体，
草绘两个圆。拉伸的距离设为“到指定的面"或穿过下一个。
另外可用旋转实体。
新建基准面，与端面平行，高度与凸台的高度相关。
在新的基准面上用旋转实体，画中心线，
截面为矩形，宽度为凸台的厚度，内侧边到中心线的距离为内孔的半径。
尺寸标注建议用对称标注，到工程图时，可以直接出凸台的直径尺寸。

liushuai123 · 发表于 2014-11-10 15:51

太感谢了啊，讲的很详细呀。

乐乐199101 · 发表于 2014-11-10 15:53

偏移top平面

乐乐199101 · 发表于 2014-11-10 15:55

本帖最后由乐乐199101 于 2014-11-10 15:57 编辑

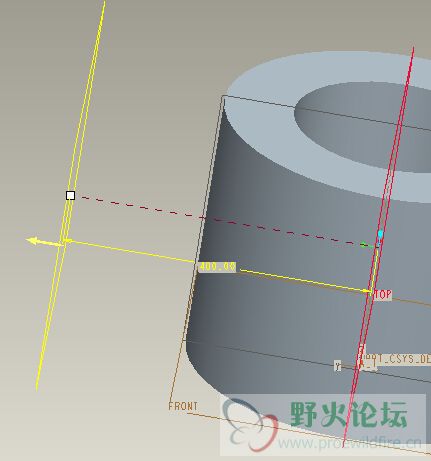

在偏移之后的平面做拉伸之后看图片所示，在点最外面的那个曲面

乐乐199101 · 发表于 2014-11-10 15:59

最后打钩就是和图中的一样了
