[原创] 图形特征应用---曲线偏移

[复制链接]

25

主题

1708

帖子

191

威望

讲师

农民

Rank: 6Rank: 6

积分
2571

热心助人勋章优秀会员勋章希望之星勋章宣传大使勋章

发表于 2014-4-24 13:50 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
关于图形特征的介绍,我在之前已经提过,
图形特征  http://www.proewildfire.cn/thread-119099-1-1.html
今天再来说一下另一个关于图形特征的应用,曲面上曲线的偏移。

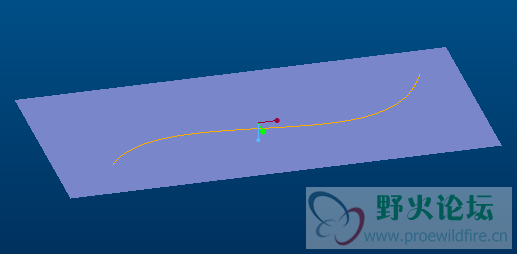

前边基础部分我就不贴图细讲了,新建prt零件,拉伸一曲面,在曲面上投影一条曲线(如果是平面的话直接草绘一条曲线也可以)。

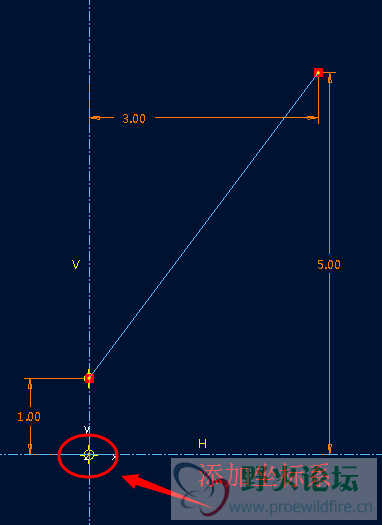

做好上面的基础部分后,点击“基准”--“图形”,为feature输入一个名字,点 ,进入2D图形的绘制。首先添加坐标系,再绘制两条中心线,如下图做一条直线,尺寸可以自己控制。绘制完成后点右上角的
图片2.png    图片3.png

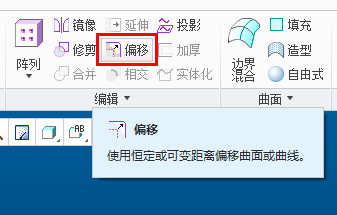

选中曲线,此时曲线呈红色显示,点选“编辑”中的“偏移”。
游客,如果您要查看本帖隐藏内容请回复

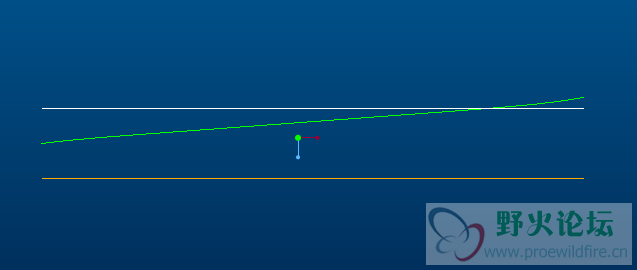

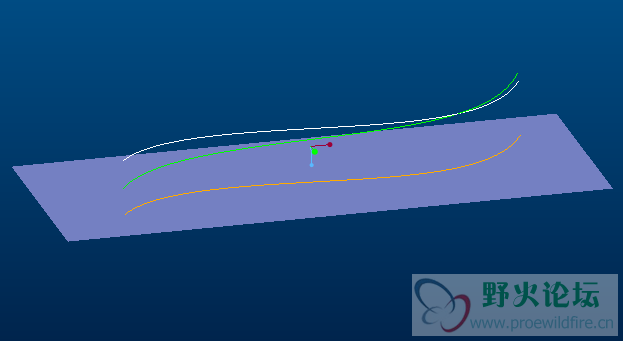

图中的青色曲线就是我们通过图形来控制而偏移所得到的曲线,白色曲线是未用图形控制,直接偏移出来的曲线,金色曲线是原始曲线。

prt0001.prt.zip

32.27 KB, 下载次数: 103

售价: 2 金钱  [记录]

评分

参与人数 1威望 +3 金钱 +10 收起 理由
野火 + 3 + 10 原创内容

查看全部评分

本帖被以下淘专辑推荐:
