[原创] 图形特征应用实例---多曲面创建

  [复制链接]

25

主题

1705

帖子

191

威望

讲师

农民

Rank: 6Rank: 6

积分
2550

热心助人勋章优秀会员勋章希望之星勋章宣传大使勋章

发表于 2014-3-31 20:49 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
游客,如果您要查看本帖隐藏内容请回复

在此之前我也写过两个帖子,一个是图形特征的介绍,图形特征   http://www.proewildfire.cn/thread-119099-1-1.html
另一个是应用图形命令创建的凸轮。图形特征应用实例---凸轮  http://www.proewildfire.cn/thread-119101-1-1.html
今天再来写一篇用图形特征来创建多曲面的帖子。

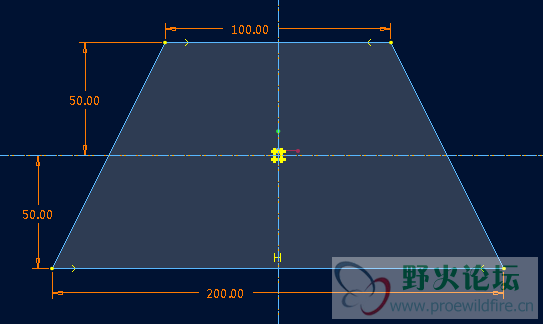

1.新建一prt零件,点击“草绘”,选择FRONT面,草绘。在草绘中绘制一梯形。如下图所示,点确定,退出草绘。
“基准”---“图形”,系统提示为feature输入一个名字,然后点确定,进入2D截面绘制。

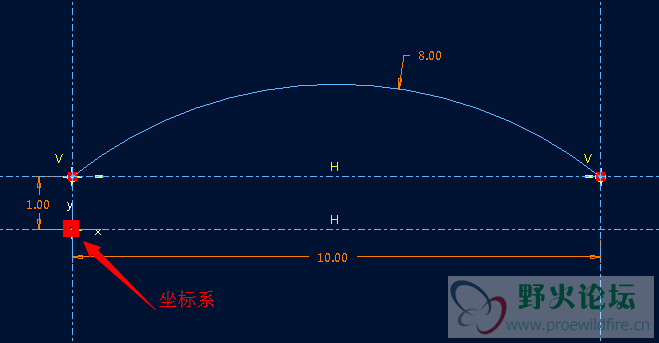

添加坐标系,中心线,画一段圆弧,点确定,完成图形的添加。

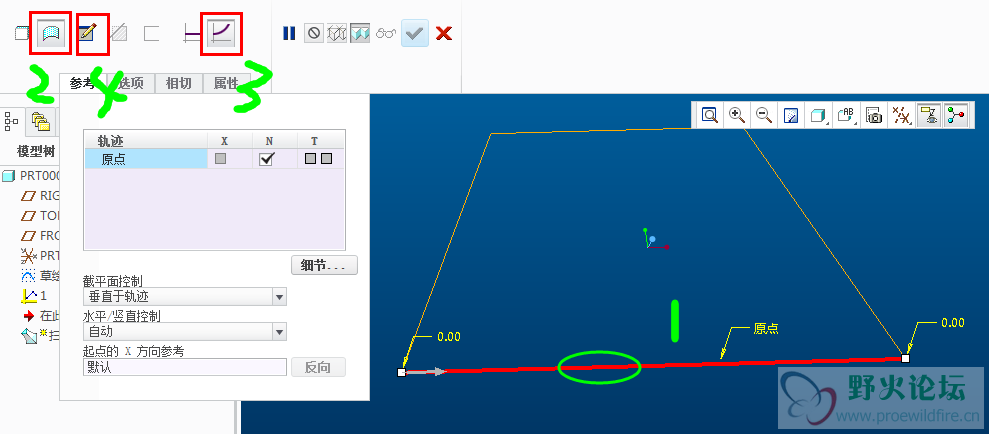

3.点击“扫描”,选择轨迹线(关于如何选择轨迹线,这里就不详细说明了,以前有提过的),点选曲面、变截面、草绘。

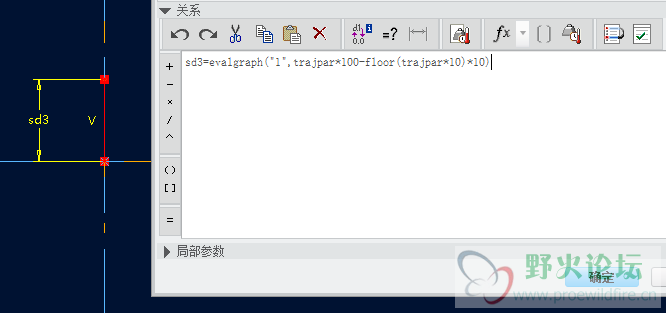

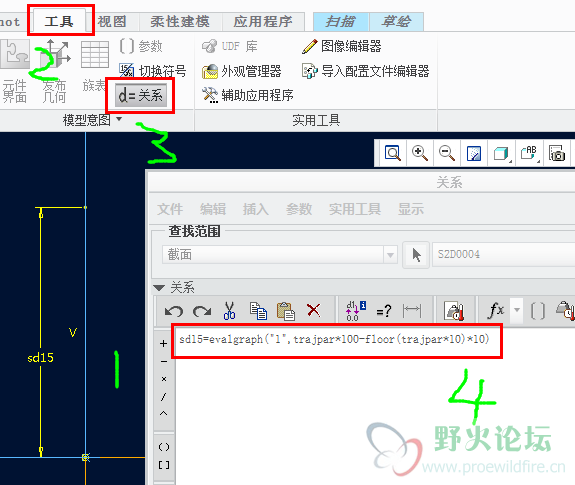

在草绘界面中绘制一条竖直线,“工具”----“关系”,点“确定”回到草绘界面,再点确定回到扫描界面,再点确定,完成扫描。

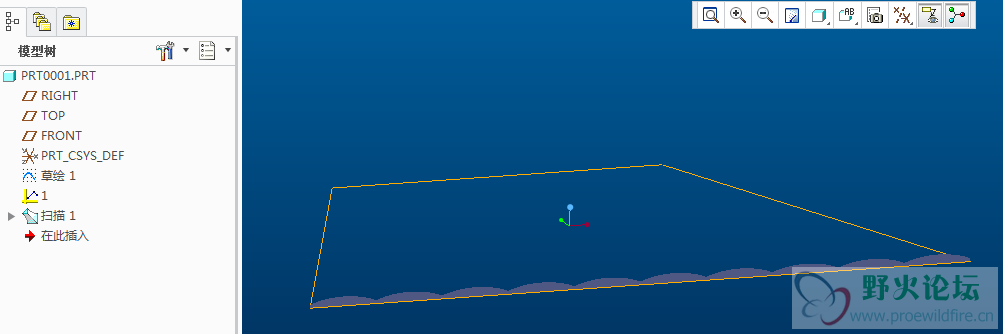

重复步骤3操作,这次的轨迹线选择梯形上面的那条线。关系式也同上一步的一样。

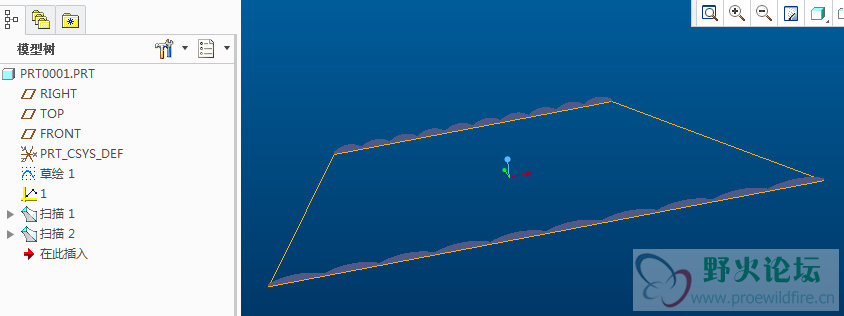

点“确定”回到草绘,再点确定回到扫描,再点确定,完成扫描。

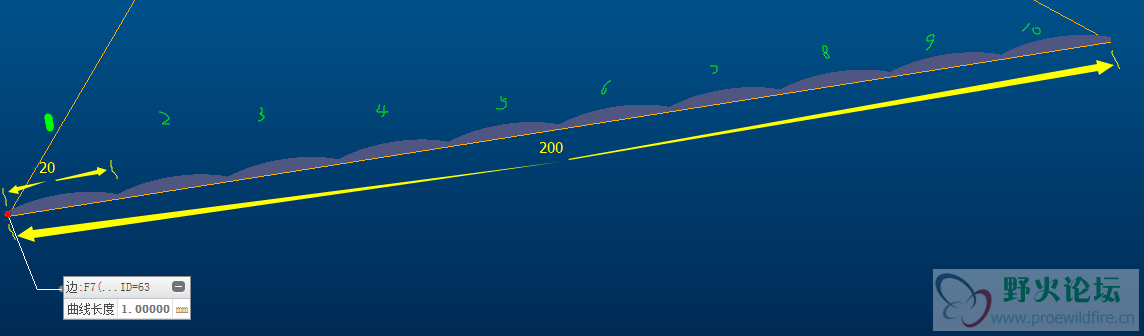

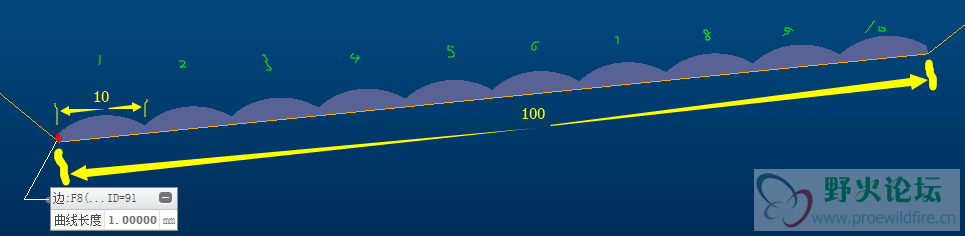

现在来对比一下这两个曲面,图形中的尺寸1就是下图测量出来的长度1.尺寸10就是下面曲面中单个的宽度。

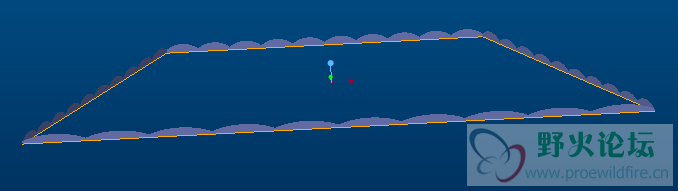

相同方法在梯形另外两条边上做曲面。

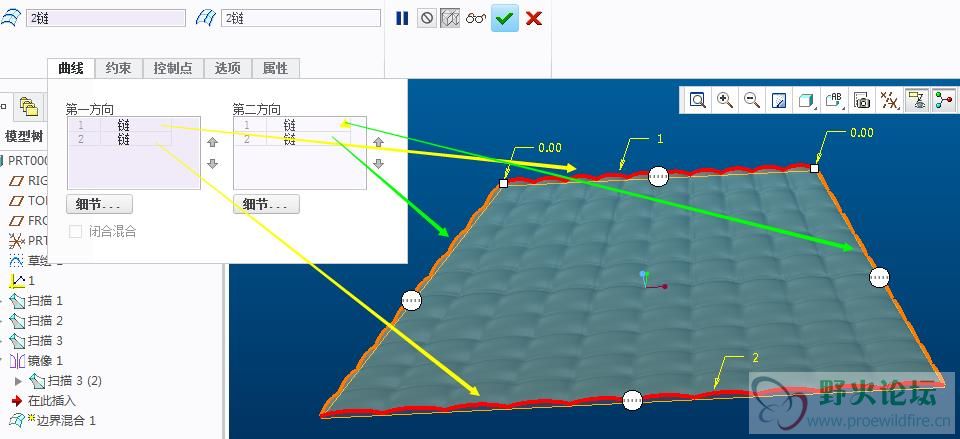

点击“边界混合”,选择两条曲线,点选第二方向,再选择另外两条曲线,点确定。

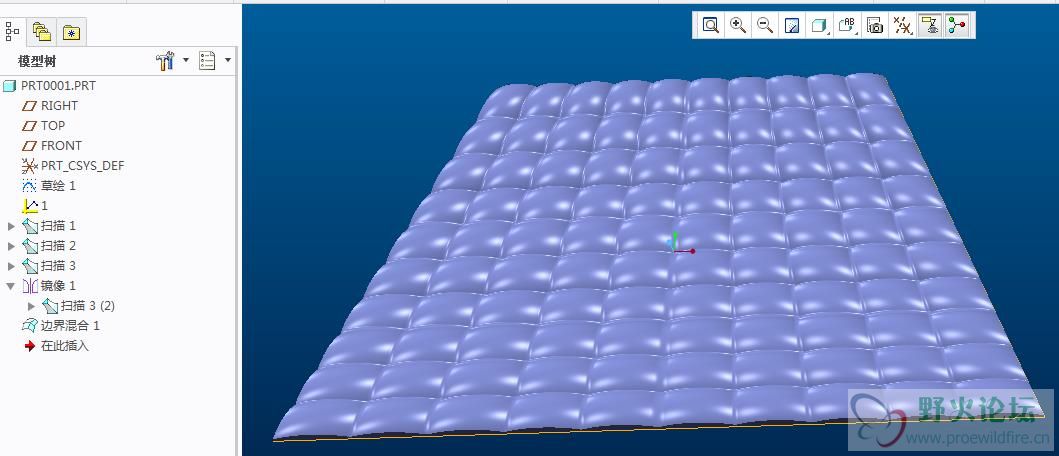

这个就是最后的效果。
在我以前写的一个帖子中,也有用到图形特征,有兴趣的朋友可以去看一下。
鳞状果盘--图文讲解  http://www.proewildfire.cn/thread-117685-1-1.html
