Creo草绘如何标注已知尺寸？

zw_jiang · 发表于 2013-12-12 17:33

wswxhjn 发表于 2013-12-12 16:27
你右边那条中心线别画，直接和坐标系标注尺寸，试试呢

直接从坐标系能标注已知尺寸，只是需要转换一下到想要的已知尺寸。也算解决了，谢谢！

mochuang · 发表于 2014-1-22 13:18

能说详细点吗？

zw_jiang · 发表于 2015-2-9 17:45

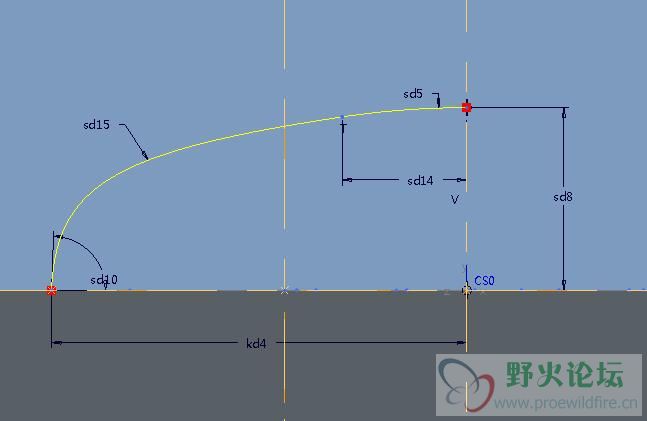

意思是先在外面建立坐标系，再进草绘标已知尺寸。如图kd4。

lxpworm · 发表于 2015-3-17 08:42

楼主所说尺寸应该是标注外部参照的，实际操作时并没有标注到外部参照，而是草绘图元导致的尺寸冲突
