请各位大侠支招，此零件应该如何造型

llmmcc · 发表于 2013-7-22 19:09

如果没有别的信息，如果说这两张图有投影关系，那么我只能说这张2维图肯定是错的（最简单2个凸起不在一个平面内怎么可能投影出来的特征没有别的线条）

BoYa_DIY · 发表于 2013-7-23 06:58

没看明白两张图是什么关系

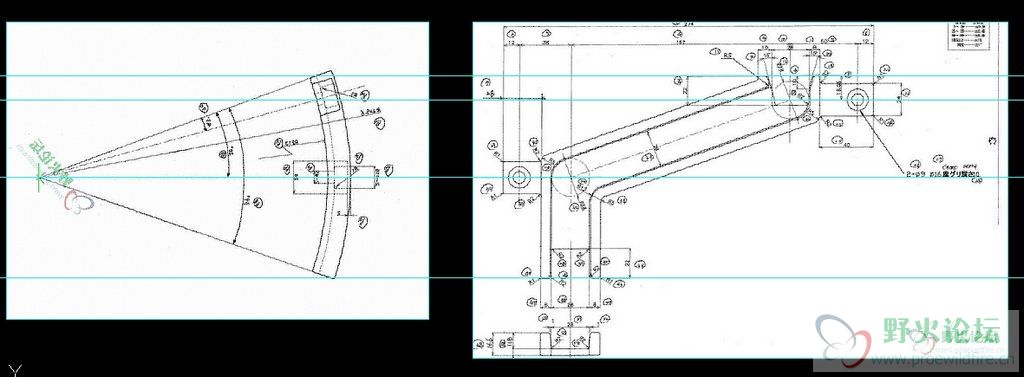

是否应该是这样理解 ? 总没弄明白楼主的图纸是什么关系


[ 本帖最后由 BoYa_DIY 于 2013-7-27 09:27 编辑 ]

BoYa_DIY · 发表于 2013-7-23 08:44

两个 28 的圆之中心连线与水平线的夹角经贴图到CAD里测量为 20 度

nizhen6007 · 发表于 2013-7-25 18:33

原帖由 attiao 于 2013-7-22 08:33 发表
做了个大概
144202
proe5.0m040
144203

不错的方法。支持一下。
