工程图里俯视图和辅助视图方向怎么改啊？

kuangmeng · 发表于 2012-11-14 10:29

PRO/E工程图试图定向有2种模式：
1是由系统自带的三个平面定向。
2是根据自己需要，将自己认为是顶部或者底部的那个面选择成参考面进行定向。
具体步骤就是，进入布局后，选在试图定向下边的几何参考就行。

王子习惯 · 发表于 2012-11-14 16:15

楼主是想改视角吧···
更改工程图配置里面的projection_type选项，将值改为第三视角。

kk_one · 发表于 2012-11-16 12:30

右上角的图向左下角拉，然后再移到右上角就可以了。不用谢了！绝对有效！

浪花1 · 发表于 2012-12-11 10:24

认定自己要的主视图第一视角与第三视角可手动放置

风chf · 发表于 2017-9-18 17:13

本帖最后由风chf 于 2017-9-18 17:22 编辑

1、点击工具栏绘图选项，在最下边的选项一栏输入projection_type转换成第三视角，右边的值选third_angle *，确定

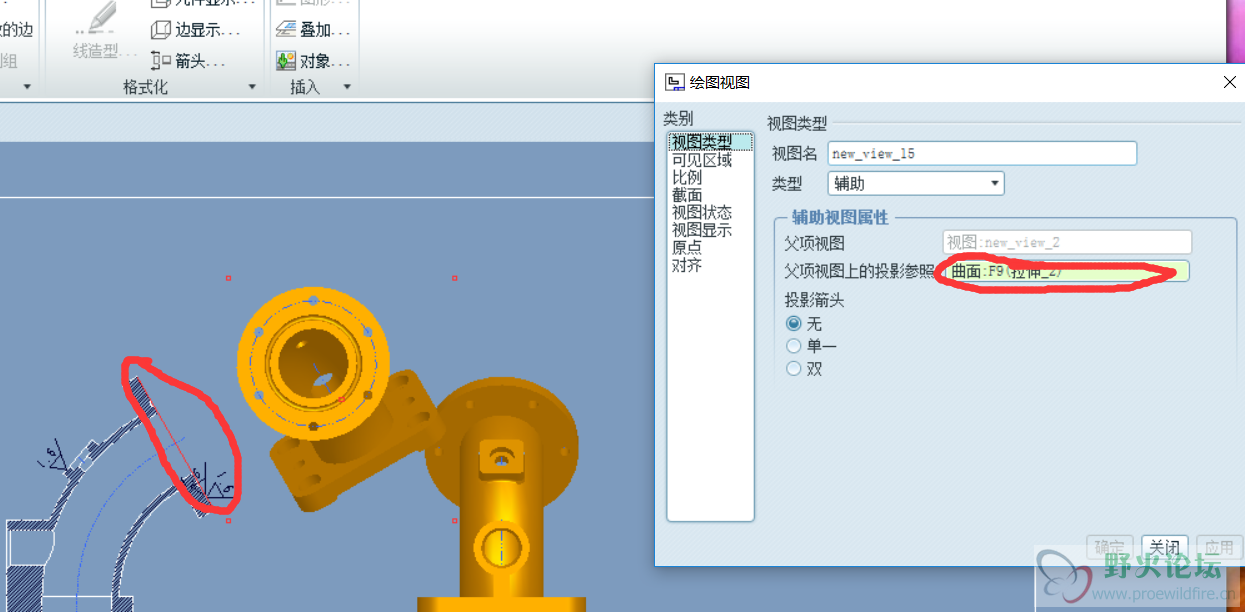

2、双击你所建的辅助视图，进入绘图视图，在辅助视图属性一栏，点击父项视图属性一栏，更改参照，然后选取主视图，上你要投影的那个面，应用即可。即你所要调整的方向可以通过父项视图的投影参照来改。

long1291 · 发表于 2017-9-19 12:37

先在三维模型中定向自己想要的方向，再回到工程图选取二维定向
