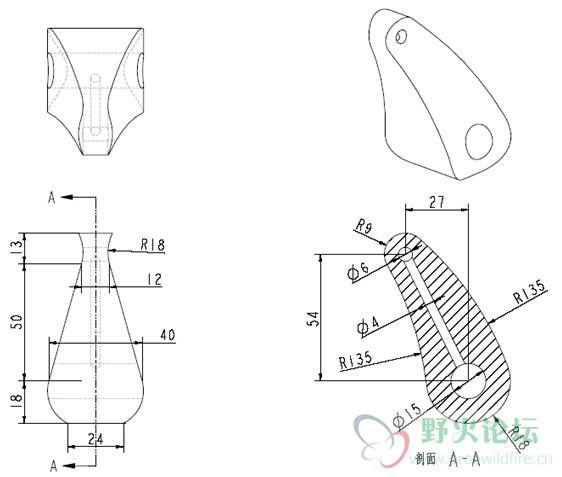

请问高手这图怎么画？？

灯明 · 发表于 2011-11-27 18:24

练习题

灯明 · 发表于 2011-11-27 18:51

当做练习。。。貌似有点难

anferny · 发表于 2011-11-27 20:55

yncyny · 发表于 2011-11-27 21:01

仔细动手，练习不难

[ 本帖最后由 yncyny 于 2011-11-27 21:05 编辑 ]

anferny · 发表于 2011-11-27 21:03

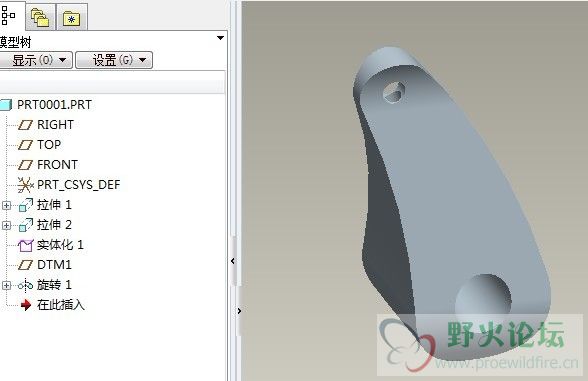

第一个以right为基准平面拉伸的，第二个拉伸是曲面，然后进行实体化，创造新的平面经过两个孔的轴线，在新建的平面上利用旋转并削减材料画出中间的孔，三维零件结束，然后就是在绘图模式下见三维零件转化为二维视图，即您所提供的图片

灯明 · 发表于 2011-11-27 21:06

原帖由 anferny 于 2011-11-27 20:55 发表
117099

传个PRT上来看看好么

shishipang · 发表于 2011-11-27 22:02

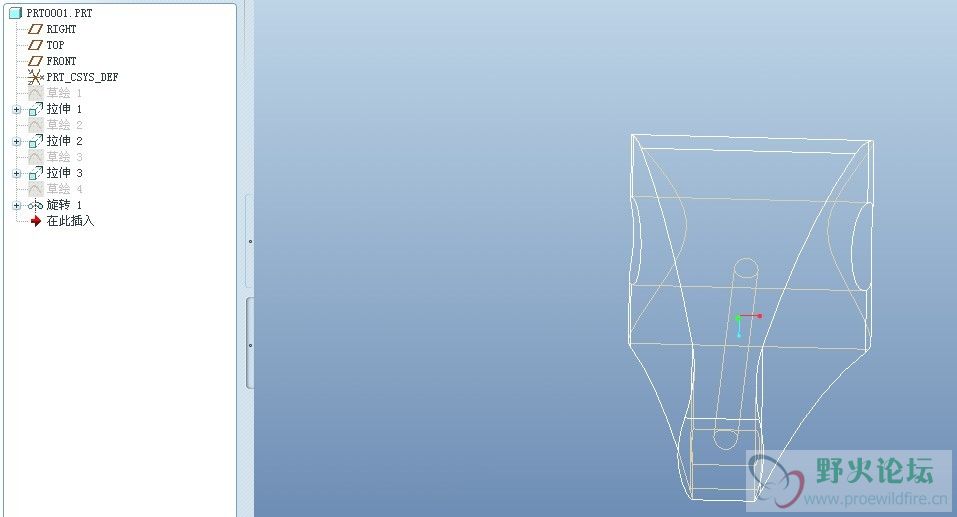

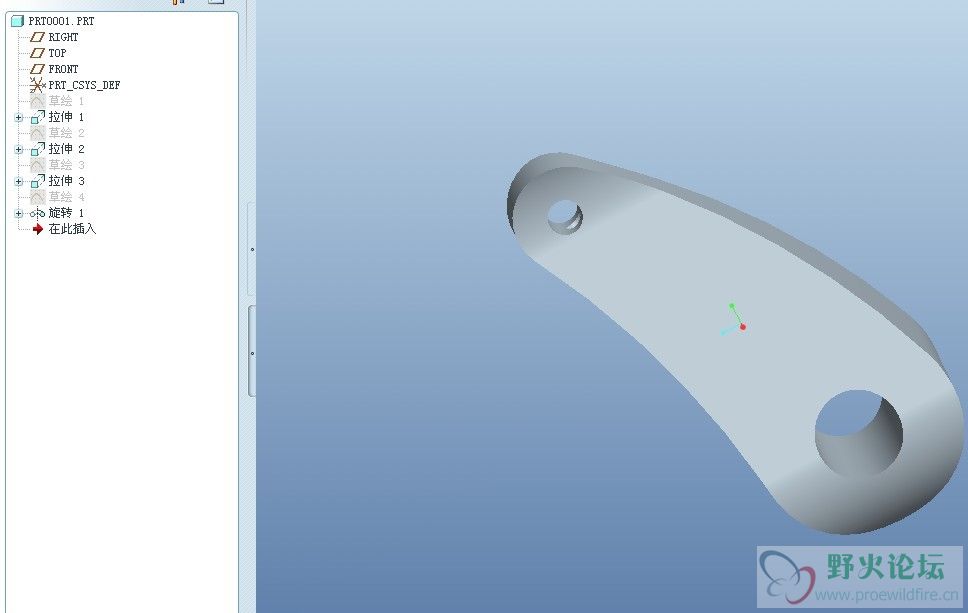

根据你提供的三视图我自己用PROE画了一个三维的,用拉伸做的。

shishipang · 发表于 2011-11-27 22:22

附件上传不了，简单的说一下。先用拉伸做A-A剖视，拉升厚度大于40即可，然后在另一个基准面上按俯视图尺寸草绘形状，然后拉伸选去除材料即可。

yhl00cn · 发表于 2011-11-28 10:15

学习中

au5037456 · 发表于 2011-11-28 12:01

蛮简单的
