装配体对零件进行切除

jj_tu

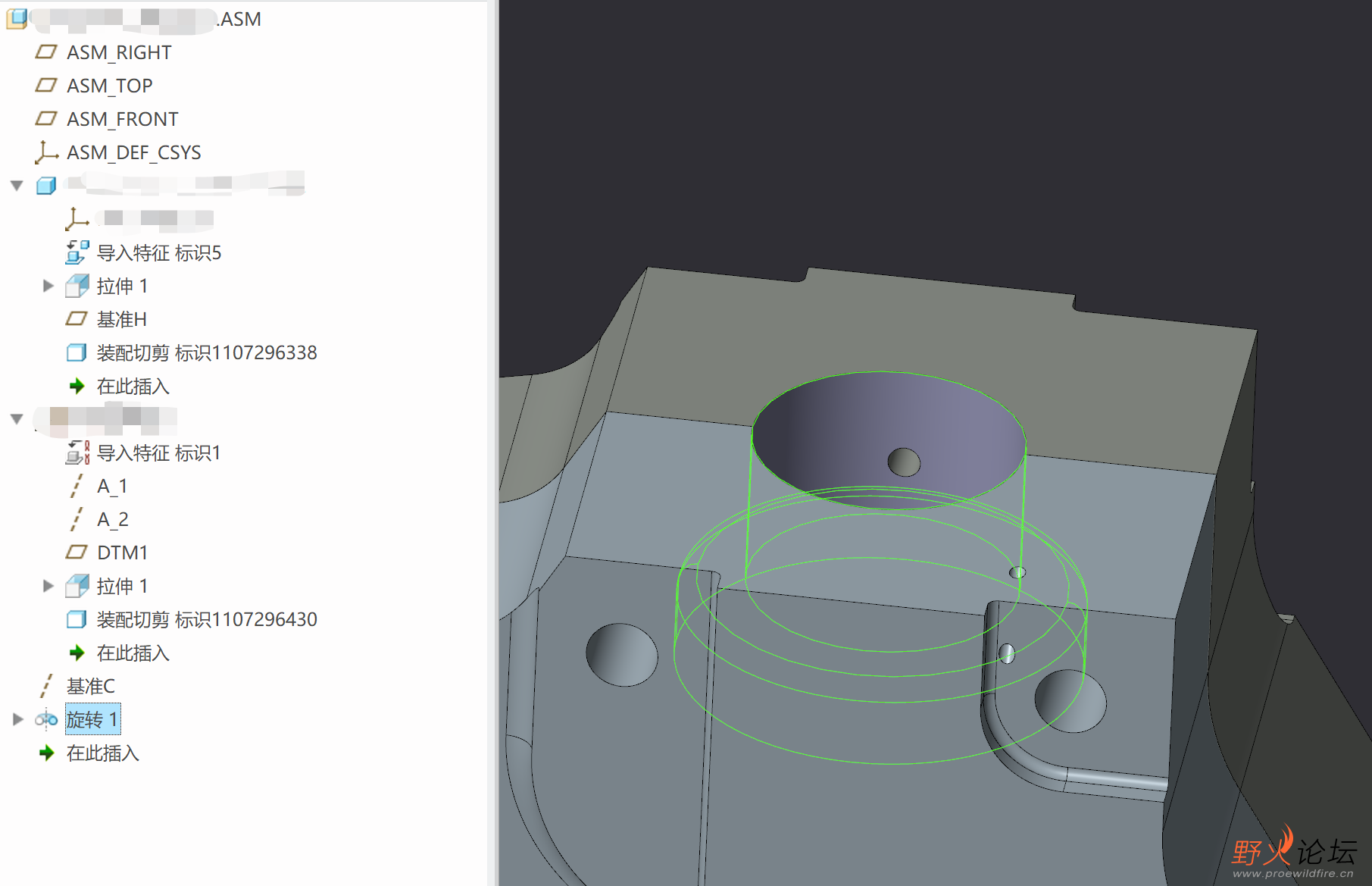

如图所示，装配体里面两个零件进行旋转切除特征，在组件下面特征创建成功，但打开零件确没有这个切除特征，正确的方法是怎样的啊？难道只能在零件里面各自画这个旋转切除特征吗？

aa1aa

你说的对

hahaha

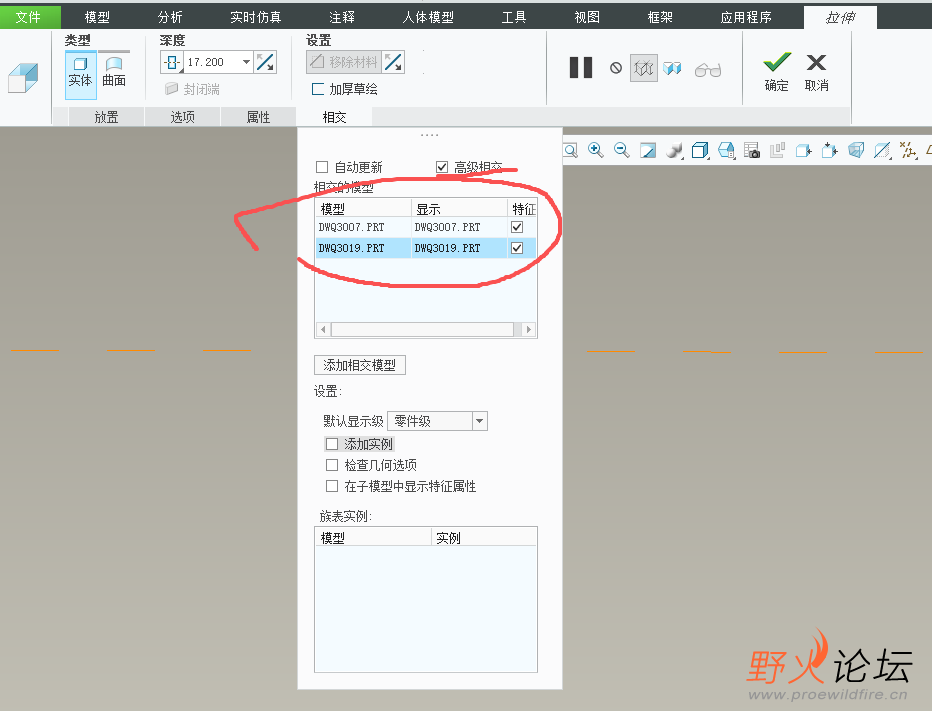

装配体界面旋转中有个相交显示框，可以在这里更改，相交的模型要传递到零件级，打开零件就有切除特征
但是不建议这么搞，很容易产生循环参考，还是在骨架里面画出切除的特征，再传递到零件里面实体化切除，这样不容易产生循环参考，还方便改图

17819123910

想在装配体里画，就要右键激活零件进行，零件才会有特征。

jj_tu

hahaha 发表于 2025-10-29 15:47
装配体界面旋转中有个相交显示框，可以在这里更改，相交的模型要传递到零件级，打开零件就有切除特征
但是 ...

谢谢指点，按你的方法，零件里面可以看到切除特征了，骨架模型还不会，看来目前只能在零件下面画了，

jj_tu

17819123910 发表于 2025-10-29 15:48
想在装配体里画，就要右键激活零件进行，零件才会有特征。

嗯，同意，不会高级的方法，只能用最基础的方法了

jj_tu

aa1aa 发表于 2025-10-29 15:36
你说的对

太阳雨

顶级修改成零件级

liurunxing

3楼已经说了，可以用骨架模型。
将组件的“在此插入”拉到最上面，
新建元件（骨架模型），
打开骨架模型，在相应的位置绘出相应形状尺寸的截面。
将骨架模型内的关键特传递到要操作的零件。

通常的做法，激活零件，复制几何，选择骨架模型里的特征。

然后，需要切除的零件参照从骨架模型里传递过来的截面曲线线条。

后续修改，
只须修改骨架模型内的截面，
零件的切除会同步修改更新。

刚开始用可能会感觉不习惯，
用多了你会爱上她。

野火学三维

打开零件是没有的，激活后操作会同步到零件
