铝合金型材DIY安装包（输入数值自动生成3D、2D、BOM表)----大家节日快乐

y348037840 · 发表于 2018-6-15 11:45

本帖最后由 y348037840 于 2018-6-15 12:11 编辑

今天为大家带来了工业铝型材DIY软件安装包，此安装包是搭建于SolidWorks各版本之上的插件系统。利用DIY软件可以快速、方便的设计出满足您要求的图档资料，包含有3D模型，2D图纸，BOM表。

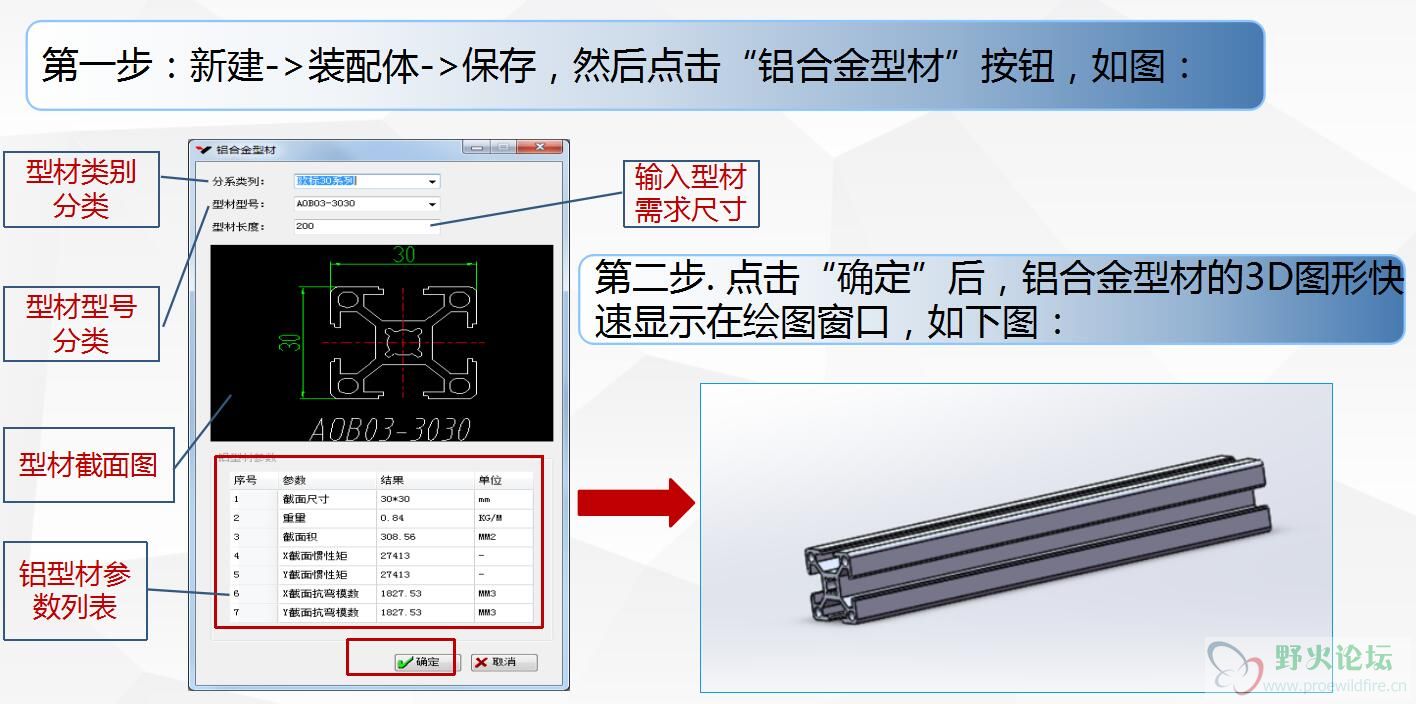

一、铝合金型材

本铝合型材图库包括八大系列，共计189种型号。如欧标20系列，欧标30系列，欧标40槽宽8.2系列，欧标40槽宽10.2系列，欧标45 系列，欧标50/60系列，国标30系列，国标40系列。

二、机床吊臂

快速绘制出22种机床吊臂组件与4款控制箱的3D模型，自动导出2D图纸，一键生成BOM表。

1、生成吊臂组件

2、生成吊臂控制箱

3、自动导出2D图纸

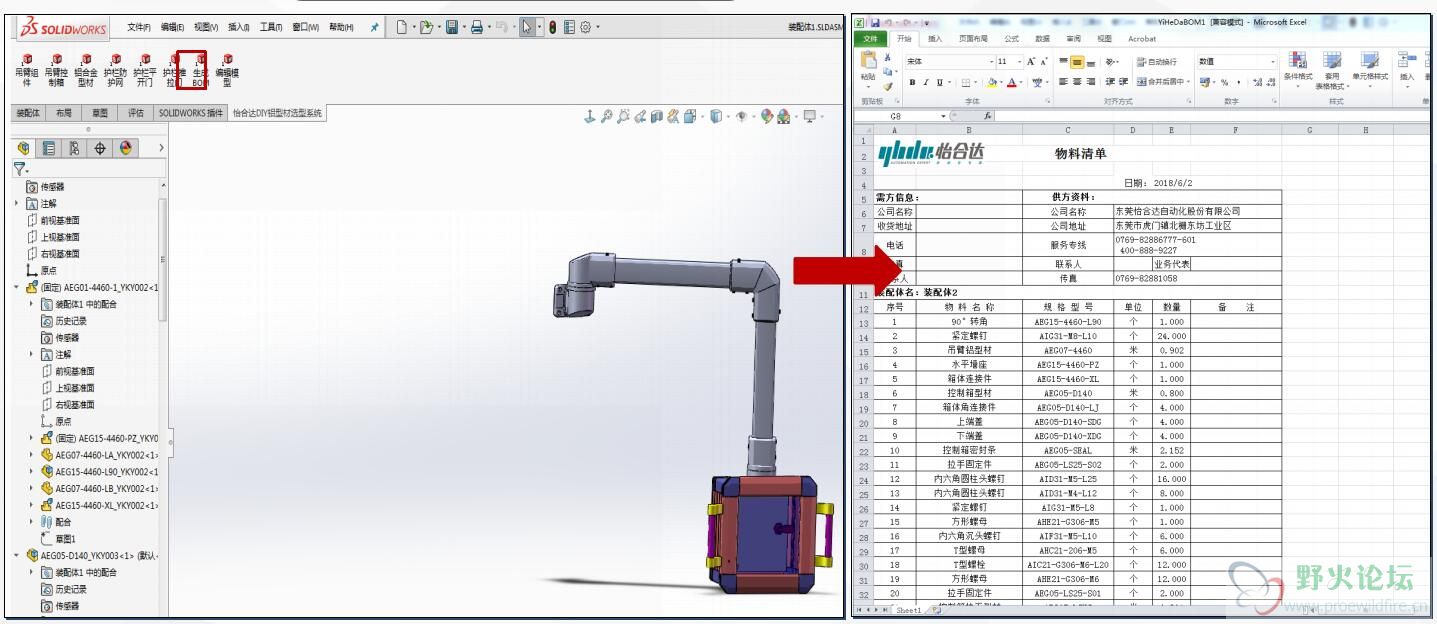

4、一键生成BOM表

三、机械防护栏

可依据绘制的草图线轨迹生成护栏防护网、护栏平开门和护栏推拉门，可自动导出2D图纸，一键生成BOM表。

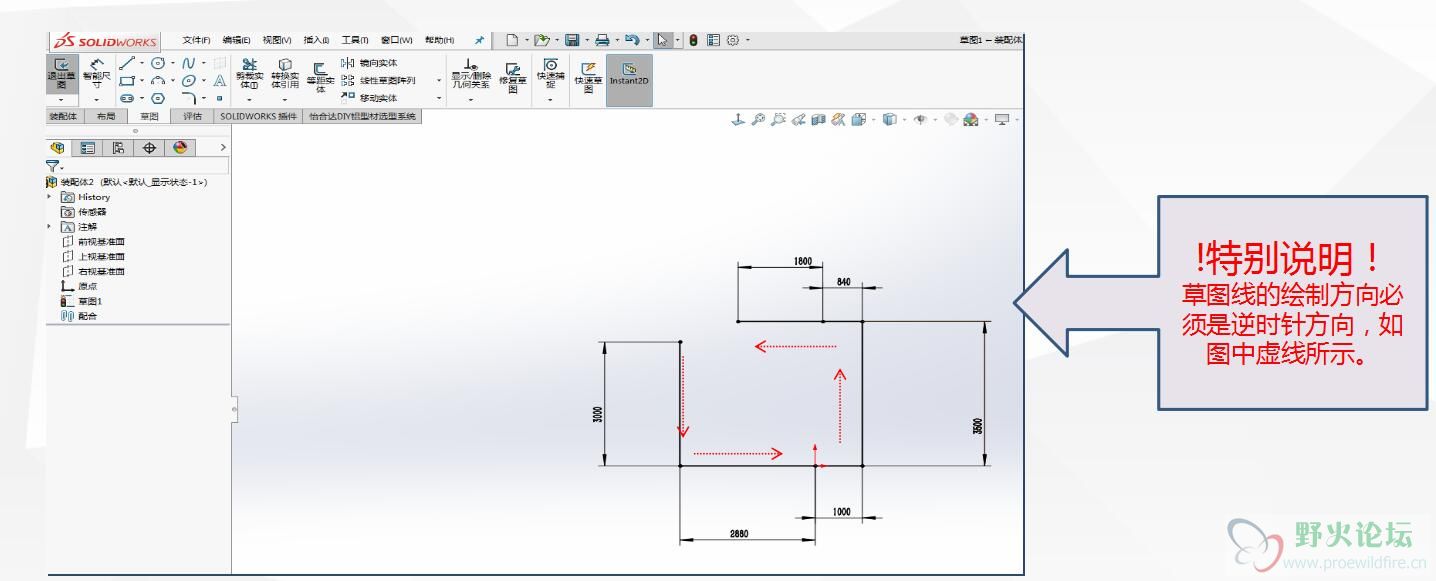

1、绘制草图自动生成3D模型：新建->装配体,点击“保存”→绘制草图线并定义尺寸

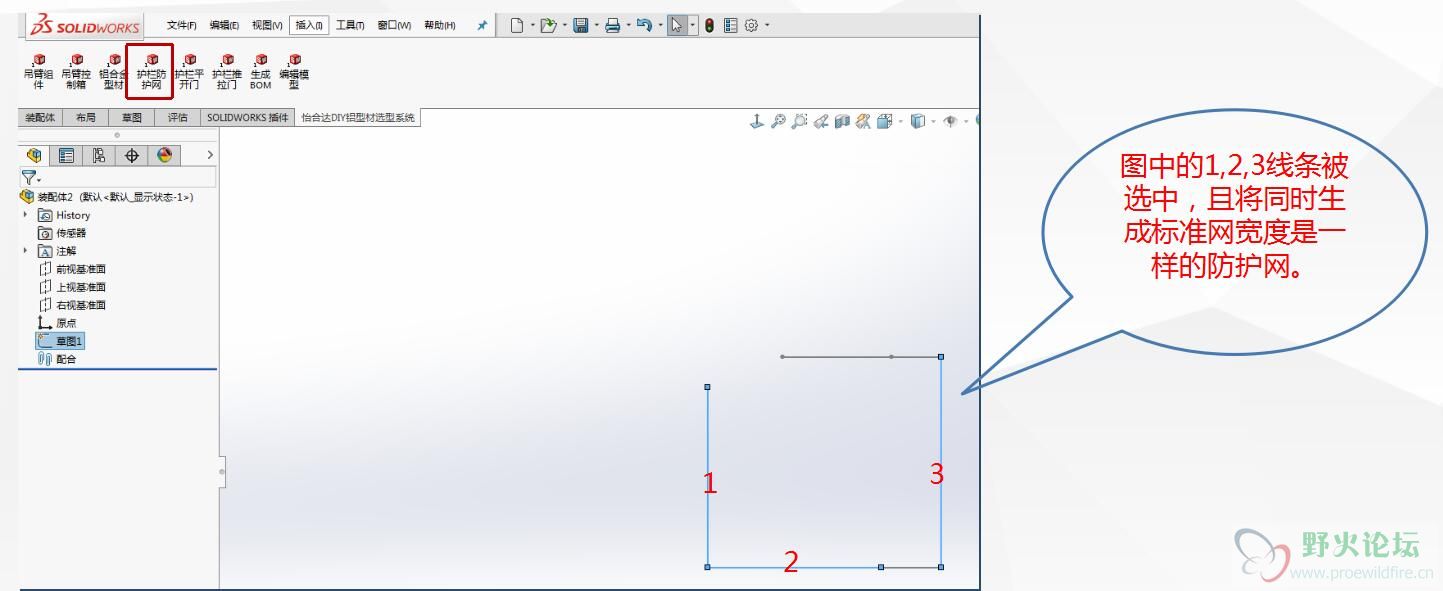

2、选中将要生成防护网的草图线，点击“护栏防护网”按钮

3、从弹出的窗口中设置将要生成的护栏网类型，点击“确定”，获得3D模型

4、2D模型的图纸会自动生成

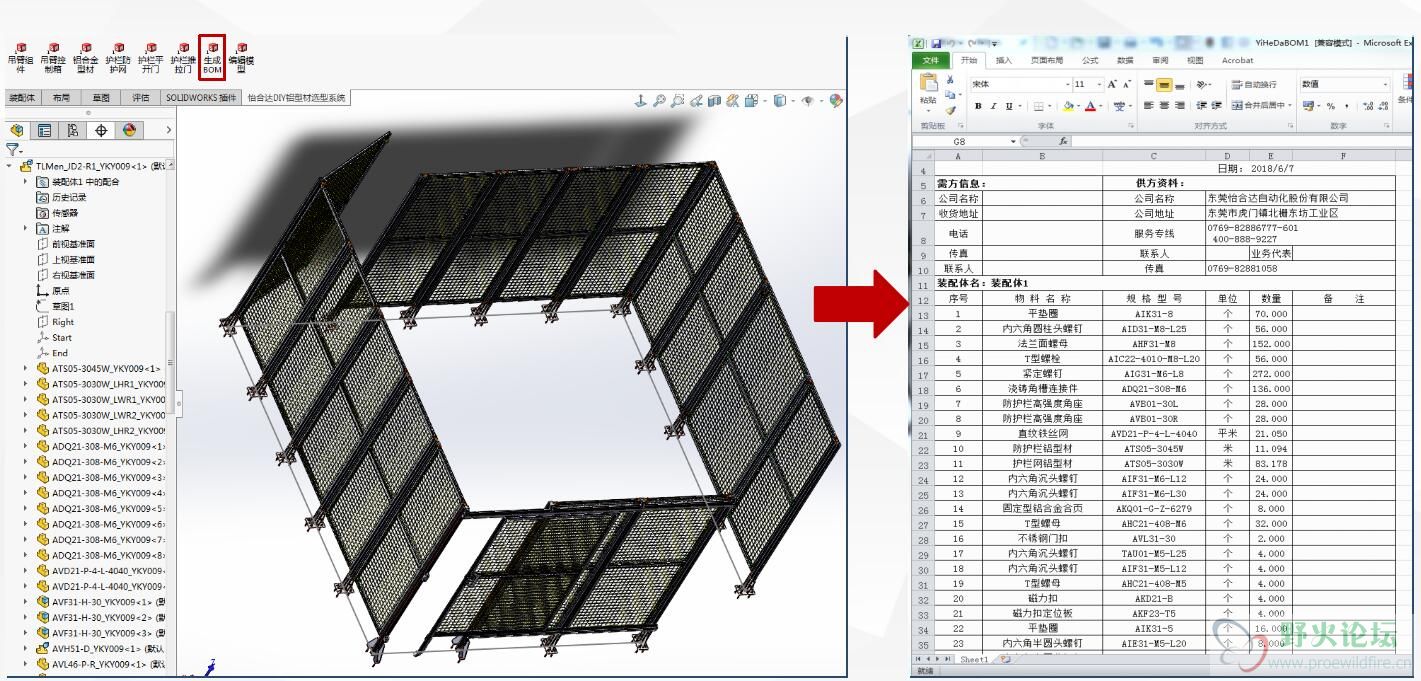

5、生成BOM表，一键导出3D模型的物料清单

good0311 · 发表于 2018-6-15 12:38

VERY GOOD 谢谢分享

机械孙 · 发表于 2018-6-15 16:09

楼主无私分享，顶起！

a199 · 发表于 2018-6-15 17:09

谢谢分享

a28832930 · 发表于 2018-6-16 11:26

谢谢分享

齐贝 · 发表于 2018-6-16 16:43

谢谢

iluhm · 发表于 2018-6-19 09:27

谢谢！

iluhm · 发表于 2018-6-19 09:30

谢谢！！！

y348037840 · 发表于 2018-6-25 10:23

iluhm 发表于 2018-6-19 09:30
谢谢！！！

不用谢

binglang00 · 发表于 2018-12-18 19:08

没有挂载在PROE中的么
