空间钢丝用Creo如何创建

CWJ381052922 · 发表于 2016-8-9 18:11

本帖最后由 CWJ381052922 于 2016-8-9 18:16 编辑

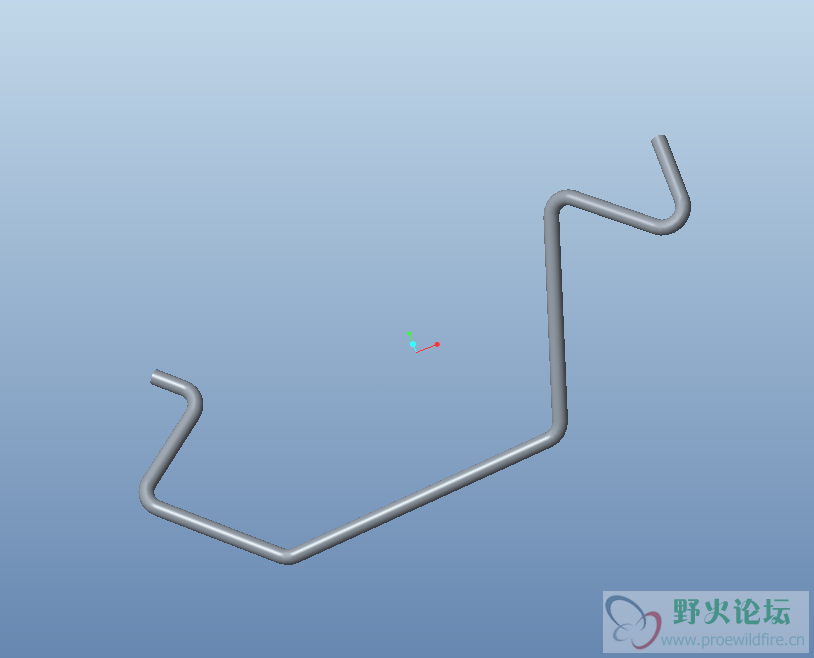

这样的空间钢丝用Creo如何创建，关键是钢丝的中心线是如何创建的，而且相交处还要倒圆角
主要是钢丝的中心轨迹线，先基准点，再用样式里面的曲线连接，再倒圆角，最后扫描，这样做行不行？

钢丝

andyzjh108 · 发表于 2016-8-9 18:11

随边做一个，如果要按规格请上尺寸

CWJ381052922 · 发表于 2016-8-9 18:16

主要是钢丝的中心轨迹线，先基准点，再用样式里面的曲线连接，再倒圆角，最后扫描，这样做行不行？

xiaobao · 发表于 2016-8-9 18:46

用曲线是一种方法，用管道模块中的管线也应该可以的吧

CWJ381052922 · 发表于 2016-8-9 19:05

完全没有用过管道功能啊，还有其他方法没有能够穿件中心线

暗菩提 · 发表于 2016-8-9 22:12

应该可以用管道命令（注不是管道模块）

cxc456 · 发表于 2016-8-10 09:00

CWJ381052922 发表于 2016-8-9 19:05
完全没有用过管道功能啊，还有其他方法没有能够穿件中心线

有管道工具的

andyzjh108 · 发表于 2016-8-10 10:26

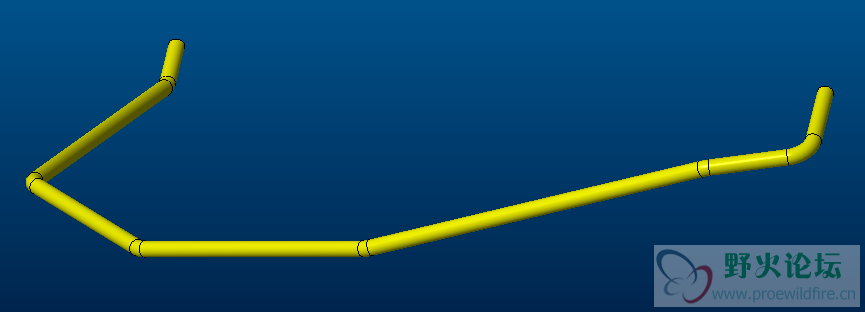

图片预揽

sprnfys · 发表于 2016-8-10 11:25

本帖最后由 sprnfys 于 2016-8-10 11:42 编辑

空间曲线创建方法：
1、投影
第1步：

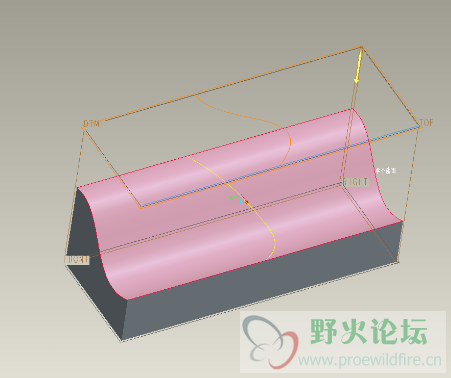

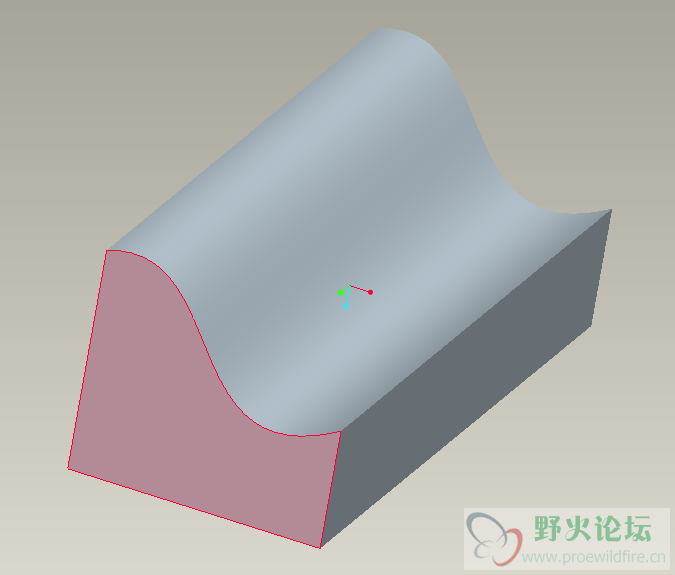

草绘一个空间曲线的二维投影，以此为截面进行拉伸，如下图所示：

第2步：

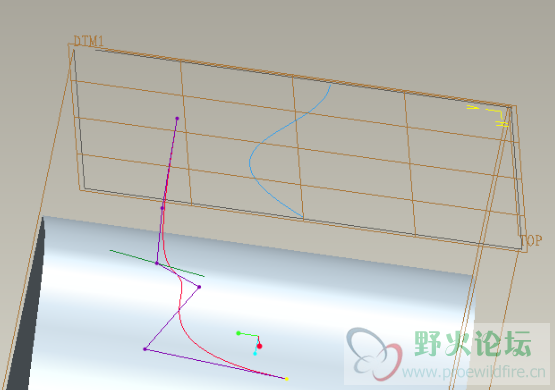

在另一个垂直基准面上草绘出空间曲线的另一个投影，并将其通过编辑里的投影功能，投影到第一个拉伸的曲面上，如图所示：

第3步：
选取投影到曲面上的空间曲线进行下一步处理
2、造型法建立空间曲线
第1步：

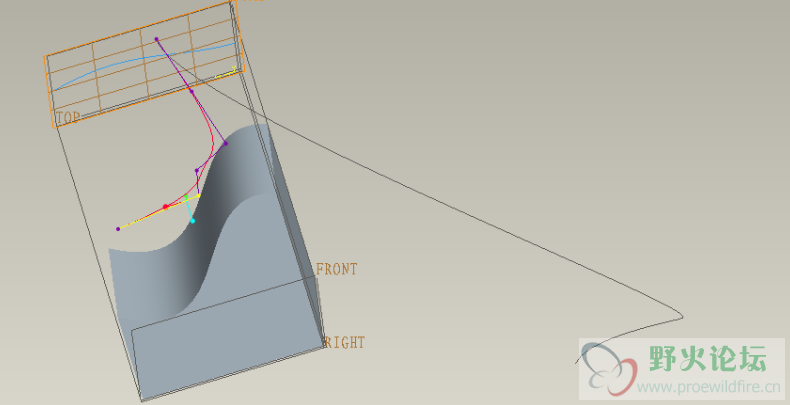

点击造型选项，通过工具的选用来建立想要的空间曲线，设置初始的空间曲线点，如下图：

首先设置活动平面，再在活动平面的范围内选择第二个图标设置曲线的空间点，依次创建如图所示的点。

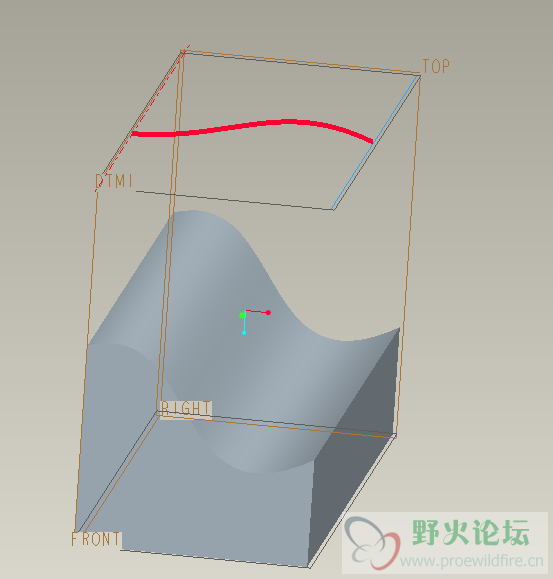

第2步：通过改变空间点的位置来获得想要的空间曲线，如下图

对空间曲线进行编辑，灰色曲线是之前的线，红色曲线是编辑完成之后的曲线
3、合并法建立空间曲线

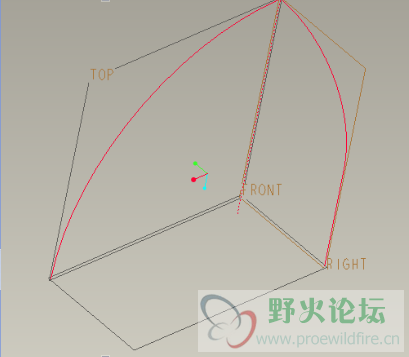

第1步：通过对空间曲线的二维投影进行分析，计算出两个垂直面上的两个投影，依次画出两个面的草绘图如图所示：

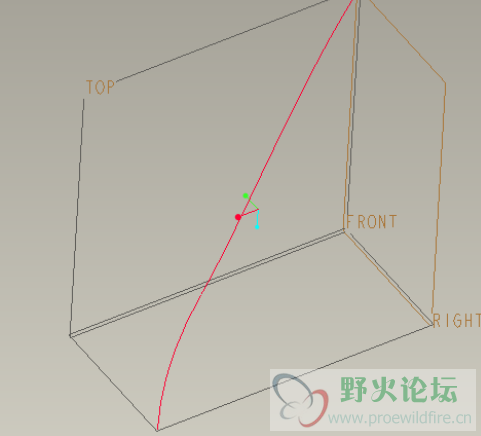

第2步：同时选取两根二维曲线，点开编辑里的相交选项，即刻变成如下图所示的空间三维曲线。

其他还有包络、经过点、相交、修改坐标点文件、二次投影、pipe、方程等方法，楼主也可研究研究。

高山青松草 · 发表于 2016-8-13 16:29

灵活运用！
