为什么画这种图时总是出错

tiantang110 · 发表于 2013-11-3 16:21

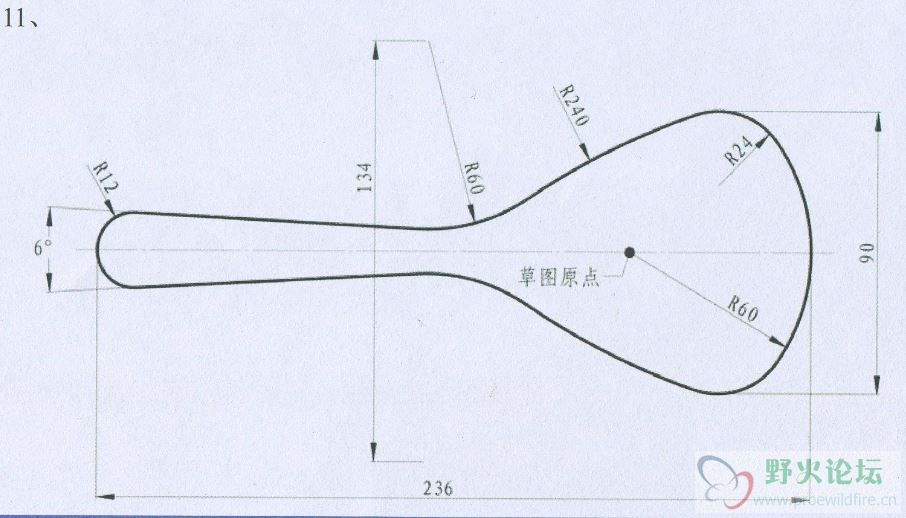

为什么画这种图时总是出错，画不出来，这类图该怎么画，有技巧吗？谢谢。

fjs2008 · 发表于 2013-11-3 17:40

怎么个错法，你怎么也要发个三视图才行，你不会是说草绘都出错吧？

tiantang110 · 发表于 2013-11-3 17:50

不好意思，我就是初学者，所以不太会画，画这类图时，尺寸总是无法修改，一改图就乱了。请教一下，遇到这种问题时该怎样去处理。该怎么想。

BoYa_DIY · 发表于 2013-11-3 17:55

本帖最后由 BoYa_DIY 于 2013-11-3 18:06 编辑

先画一个236 X 90 的矩形框(用构造线), 就比较方便之后的定位了


test-01.sec.rar (9.51 KB, 下载次数: 2)

.

tiantang110 · 发表于 2013-11-3 18:05

这个我知道，定位尺寸，还要锁定。关键是那几段圆弧链接时老是出错，改动尺寸后图就乱了。

tiantang110 · 发表于 2013-11-3 18:09

真快，刚才没有看见您发的图，不好意思。能请教一下，您画这个图时的思路是什么，为什我老画不好，尺寸一改就乱了。

fjs2008 · 发表于 2013-11-3 18:35

添加约束很重要

tiantang110 · 发表于 2013-11-3 18:46

谢谢，谢谢各位论坛的朋友，刚画好了一个，但感觉还是有些问题，我想还是因为我画的太少了，我还算是应该多画画，多看些视频，再次谢谢各位朋友。

ljl18210 · 发表于 2013-11-3 19:38

最后再修剪圆弧，先把各个线和圆画好之后标注尺寸，最后删掉多余的圆弧就行了！

fjs2008 · 发表于 2013-11-3 20:25

刚开始学是这样的，多练就好了。
