PROE 工程图怎么画填充

小滴 · 发表于 2012-11-21 09:27

大侠们，求教。

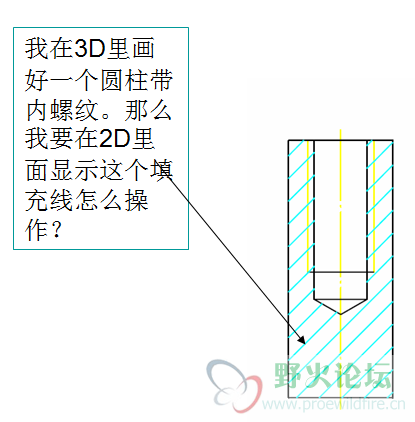

PROE 工程图怎么画填充

附上说明

[ 本帖最后由小滴于 2012-11-21 13:20 编辑 ]

小滴 · 发表于 2012-11-21 10:30

没人理我吗

小滴 · 发表于 2012-11-21 10:33

我这是在上单机版野火论坛吗

2004121041 · 发表于 2012-11-21 11:14

应该是在草绘里边画一排平行线吧，这样工程图里就有填充效果，不知对不对

小滴 · 发表于 2012-11-21 11:36

我觉得肯定不是这样的。

chenxc1122 · 发表于 2012-11-21 11:36

你说的是不是做剖面视图，如果是的话；要在prt文件里建立新的视图模式，并保存文件；在用这个prt做工程图时候就可以调出来了！你可以传个图上来，说明一下是哪方面的问题

小滴 · 发表于 2012-11-21 13:21

我上传上去了，帮忙看看

liurunxing · 发表于 2012-11-21 21:31

可以在零件图中先做好截面，

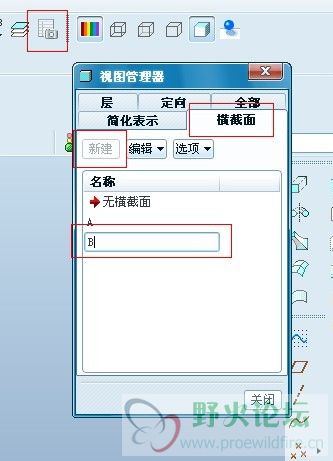

“视图——视图管理——X截面——新建”
这时可以修改名字，我们习惯的A或B
然后右击，“重定义”

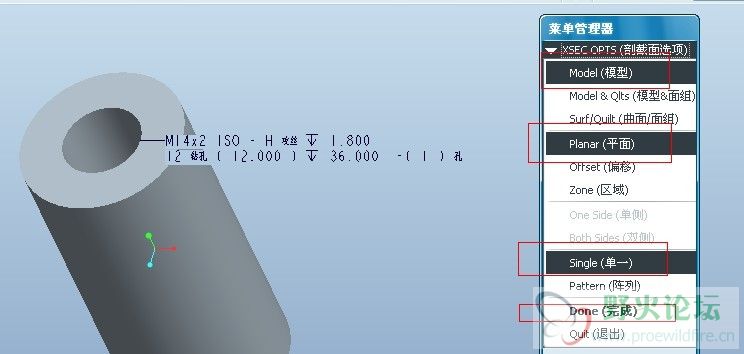

选择截面的性质及位置。
后在在工程图，
在相应的视图中选择“剖面——2D剖面

希望帮到你。

heawzg · 发表于 2012-11-22 11:10

在工程图里做剖面后，自动就产生了，然后可以编辑。

XLH20110915 · 发表于 2012-11-22 18:10

原帖由 liurunxing 于 2012-11-21 21:31 发表
可以在零件图中先做好截面，
“视图——视图管理——X截面——新建”
这时可以修改名字，我们习惯的A或B
然后右击，“重定义”
选择截面的性质及位置。
后在在工程图，
在相应的视图中选择“剖面——2D剖面

...

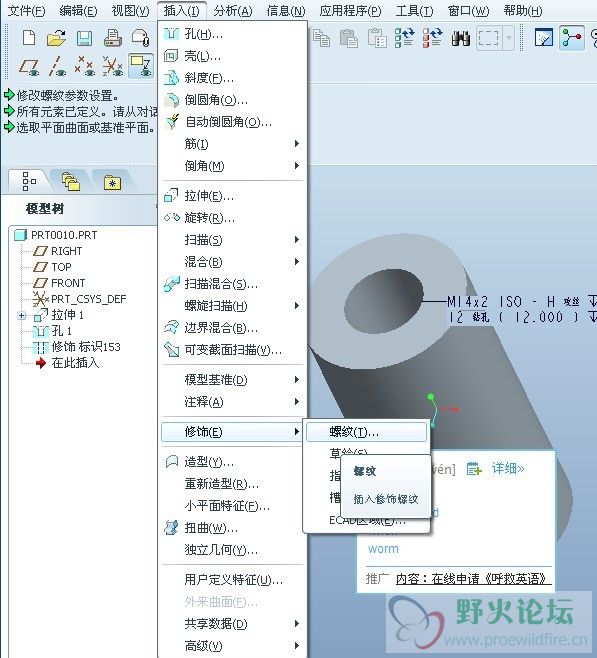

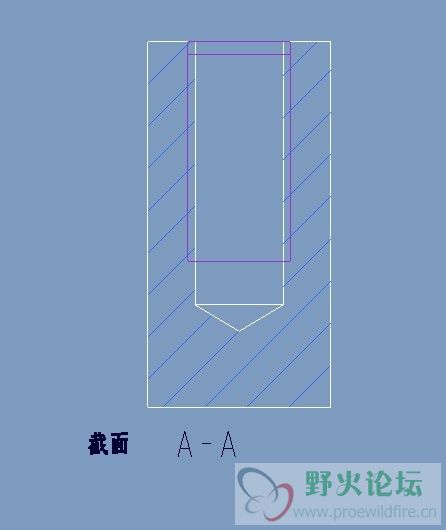

我来贴个图，这个是需要工程图与零件建模配合才以得到的
