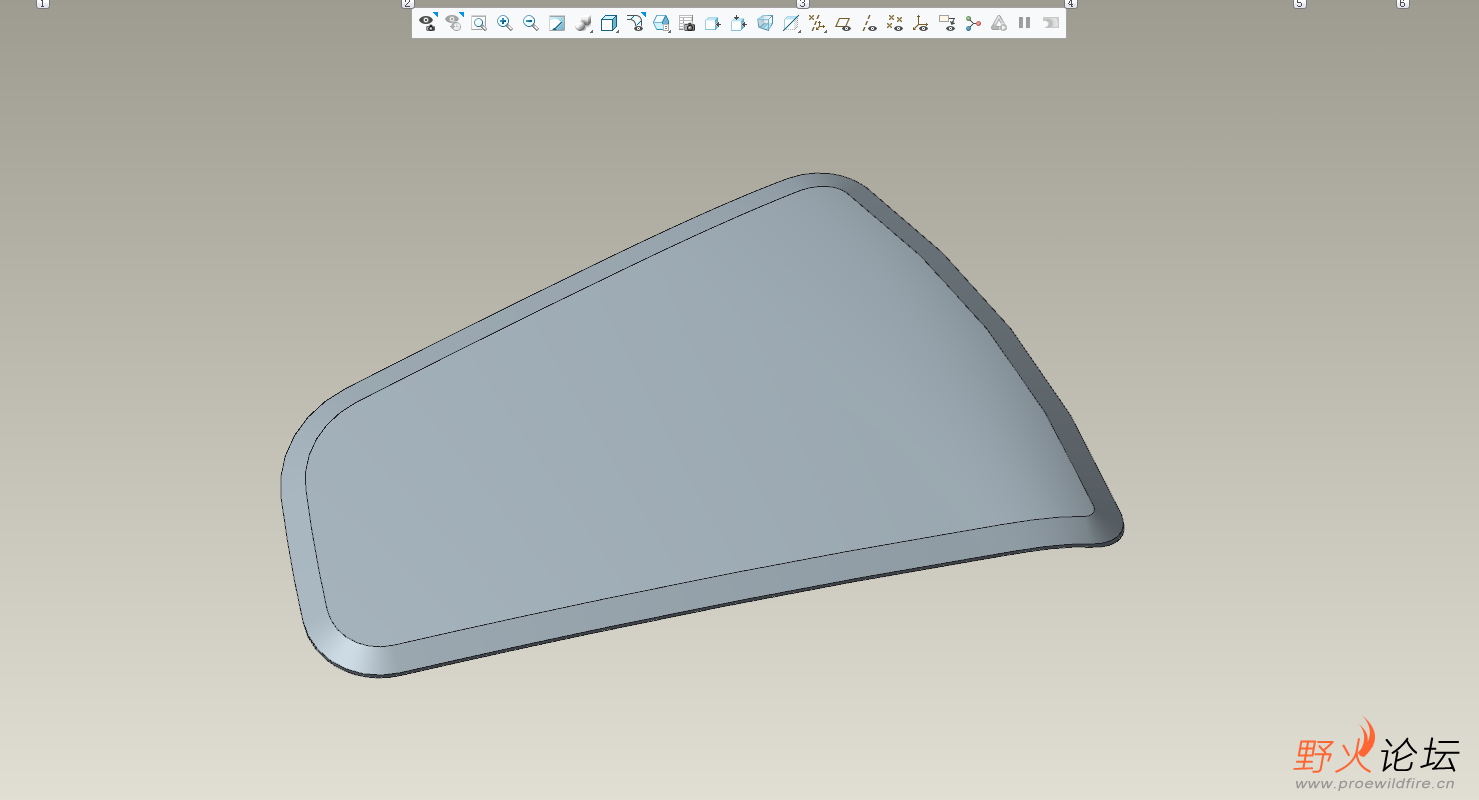

如何取消建模后零件表面会出现边界混合线条的问题

baihua

creo12新增一个功能，就是曲面逼近（以前的版本没有），可以把多个碎面揉合在一起变成一个大面，因为多个碎面会存在面与面之间相切或是不相切，揉到一起会改变面与面的相切关系达到曲率相连，所以只能是逼近方式，大面与原本的面之间一定会有一些微小差异，当然如果你做的碎面之间的相切关系很好，逼近方式出来的大面与碎面之音的差异就越小。对于做外观造形，这种差异一般情况都是可以接受的。还有你有没有想过，人家的做法原本就是做一个大面，然后通过扭曲做出来的？

古月方源

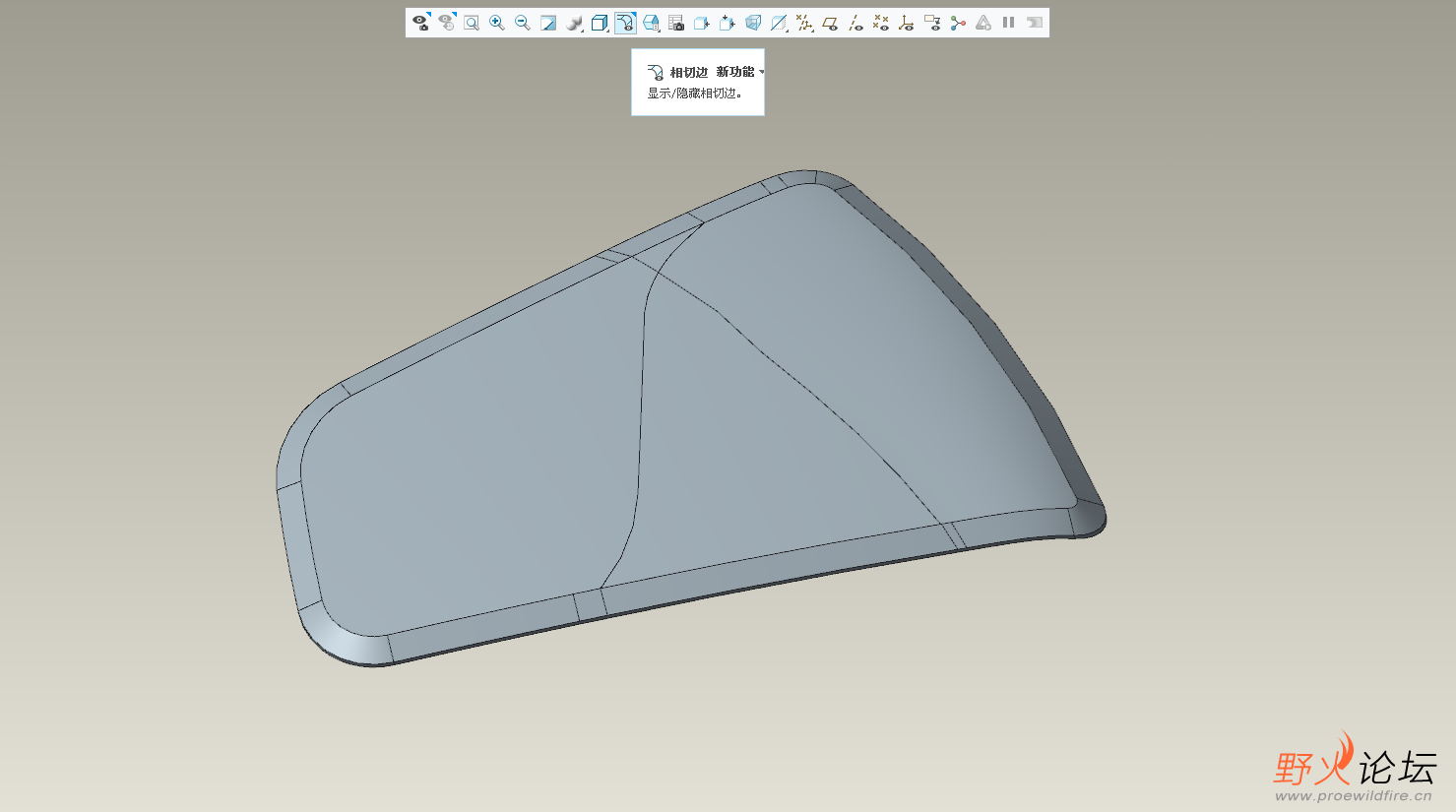

12的话把这个关掉就行了，关掉这个两个曲面之间只有不相切的线条会显示

tower_cqu

mystery 发表于 2026-6-11 10:04
这和你的建模有关，实际上就是线的问题，你的线不是连续的，做出来的面就不是连续的，人家可能是一个步骤 ...

如果要加工这个曲面，那么会对编程有一定的影响，会改变曲面UV线的走向，从而影响到走刀轨迹。

382715255

样条连续线建出来的曲面才不会有那么多边界线。

vcnahtb

tower_cqu 发表于 2026-6-11 12:23
如果要加工这个曲面，那么会对编程有一定的影响，会改变曲面UV线的走向，从而影响到走刀轨迹。 ...

深表赞同。

小刘

baihua 发表于 2026-6-11 10:12
creo12新增一个功能，就是曲面逼近（以前的版本没有），可以把多个碎面揉合在一起变成一个大面，因为多个碎 ...

对的，与我而言是想多了解一些这方面的知识，图本身没啥大问题

小刘

古月方源 发表于 2026-6-11 10:51
12的话把这个关掉就行了，关掉这个两个曲面之间只有不相切的线条会显示

8.0狠狠羡慕

小刘

tower_cqu 发表于 2026-6-10 21:25
边界线如果不连续，是由几条线段组成的就会形成碎面。

正解，我后面查了一下，用线条的近似功能能很好的解决这个问题，不会出现这么多线条了，其实还是跟我的建模习惯有关，平时不怎么用这个功能
