求指教这种菱形怎么画？

huigz058450 · 发表于 2026-2-4 09:41

xuyanyuan 发表于 2026-2-4 08:20
最小单元带点凹面

想学习学习

aiwo1314i · 发表于 2026-2-4 16:50

lanzhengxu 发表于 2026-2-3 17:59
确实如此，中间面是凹下去的，块面越大凹的越厉害，如果阵列数量多，就趋于平整。

是啊，后面我也是像你这样竖着6个面，一周28个面，凹下会少一些，菱形外观就没那么好了

lanzhengxu · 发表于 2026-2-4 17:57

merphy 发表于 2026-2-3 22:44
就用旋转切除效果其实还行，步骤应该可以优化。目前用的12，低版本还没来得及安装，有需要可以看看 ...

不错

yzweichengqiang · 发表于 2026-2-5 13:32

吴聊生活 · 发表于 2026-2-5 20:21

本帖最后由吴聊生活于 2026-2-5 20:54 编辑

merphy 发表于 2026-2-3 22:44
就用旋转切除效果其实还行，步骤应该可以优化。目前用的12，低版本还没来得及安装，有需要可以看看 ...

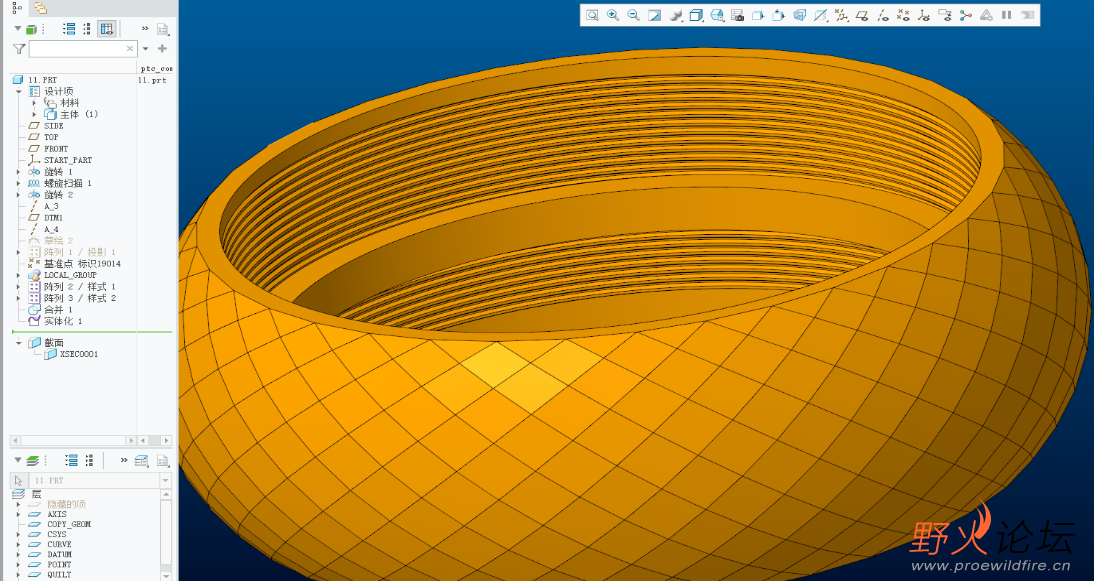

你版本太高，打不开，不知你是怎么画的，我自己creo10画了一下，方法很笨，效果应该和你的差不多，样式多个平面画出来并合并，不存在面凹陷的问题了，三边面和四边面也不会存在尖角收敛的问题的，但对图纸理解有误了，比如螺纹那里和实物应该对不上了

11.prt.part01.rar (500 KB, 下载次数: 4)

11.prt.part02.rar (500 KB, 下载次数: 3)

11.prt.part03.rar (500 KB, 下载次数: 3)

11.prt.part04.rar (294.31 KB, 下载次数: 3) 图片6.png
