在croe钣金四面折边怎么实现相邻边45°斜接

xuejianhuaying · 发表于 2025-2-19 08:32

看到同事SW、UG出的钣金图，四面折相邻边45°斜接，我在creo还没这么做过，想问下，creo中有类似的折边吗，还是需要每个边单独平整折弯自定义图形时画出来这个斜边

pw666 · 发表于 2025-2-19 08:36

看你怎么画实体转钣金的话可以直接扯裂，直接钣金的话就是折弯自定义了

xuejianhuaying · 发表于 2025-2-19 08:48

已解决，在法兰壁中直接做出L型草绘

xuejianhuaying · 发表于 2025-2-19 09:07

本帖最后由 xuejianhuaying 于 2025-2-19 09:10 编辑

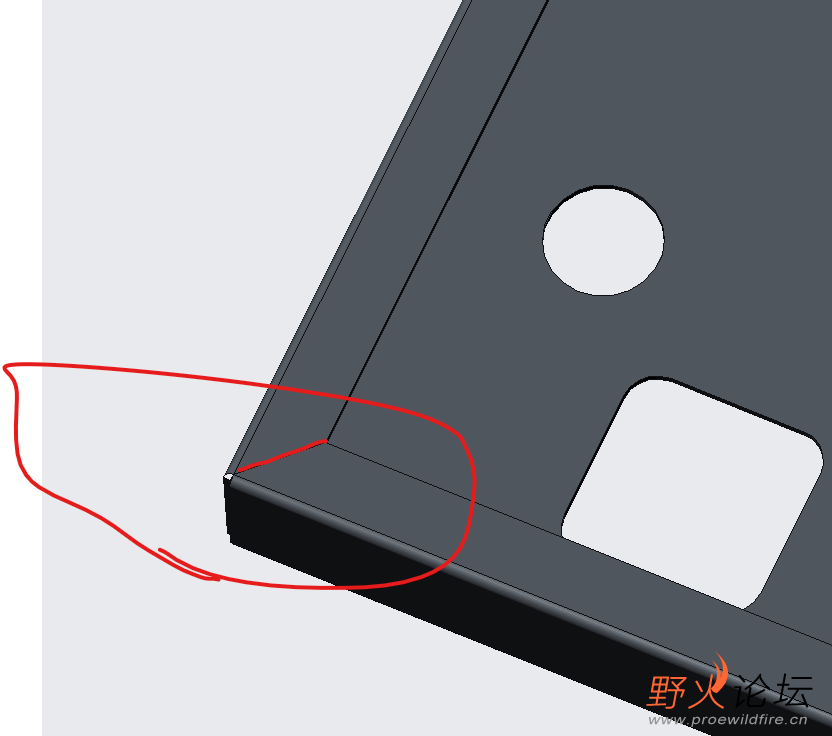

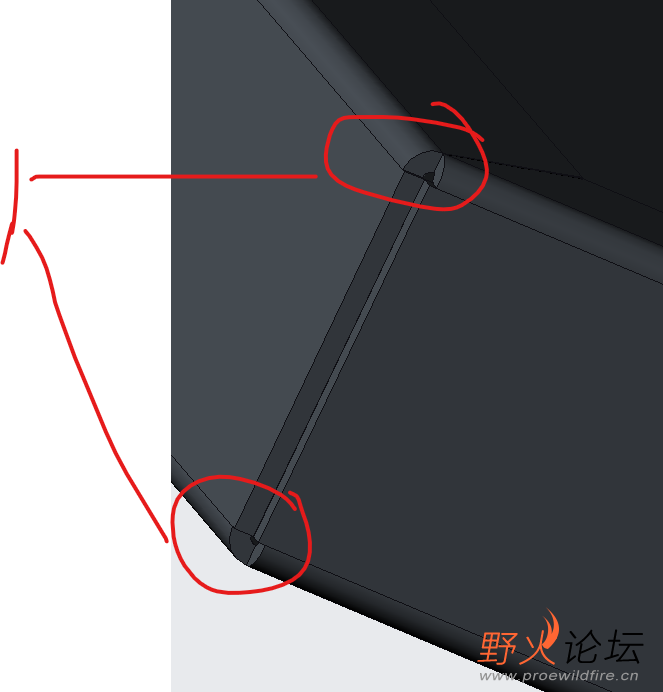

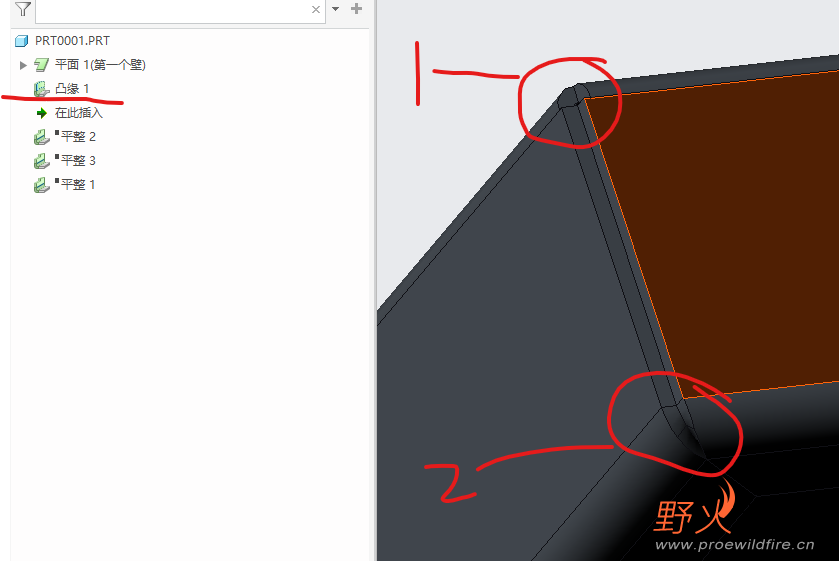

不过我用法兰壁直接做出来的，连接边上面的拐角是类型1，下面自动对接边那边的就是2那样，但同事的两个止裂都是类型1，这里好像没找到解决方案

20171207 · 发表于 2025-2-19 09:10

20171207 · 发表于 2025-2-19 09:11

xuejianhuaying 发表于 2025-2-19 09:07
不过我用法兰壁直接做出来的，连接边上面的拐角是类型1，下面自动对接边那边的就是2那样，但同事的两个止裂 ...

多研究，钣金里面最看重细节

Torren · 发表于 2025-2-19 10:06

xuejianhuaying 发表于 2025-2-19 09:07
不过我用法兰壁直接做出来的，连接边上面的拐角是类型1，下面自动对接边那边的就是2那样，但同事的两个止裂 ...

凸缘特征，拐角里可以设置的

h416404191 · 发表于 2025-2-19 11:30

拐角那里选开放，后面用延申功能做包边，之前用Creo都是这么做，不过现在用SW了，

H6627 · 发表于 2025-2-19 11:44

xuejianhuaying 发表于 2025-2-19 09:07
不过我用法兰壁直接做出来的，连接边上面的拐角是类型1，下面自动对接边那边的就是2那样，但同事的两个止裂 ...

你的圆角都是不是一致的然后你也可以用柔性建模更改止裂槽

Torren · 发表于 2025-2-19 13:30

h416404191 发表于 2025-2-19 11:30
拐角那里选开放，后面用延申功能做包边，之前用Creo都是这么做，不过现在用SW了， ...

拐角里用重叠就好了，延伸又多了几个步骤呢
