请教高手画图

fengzhihao · 发表于 2008-7-28 12:04

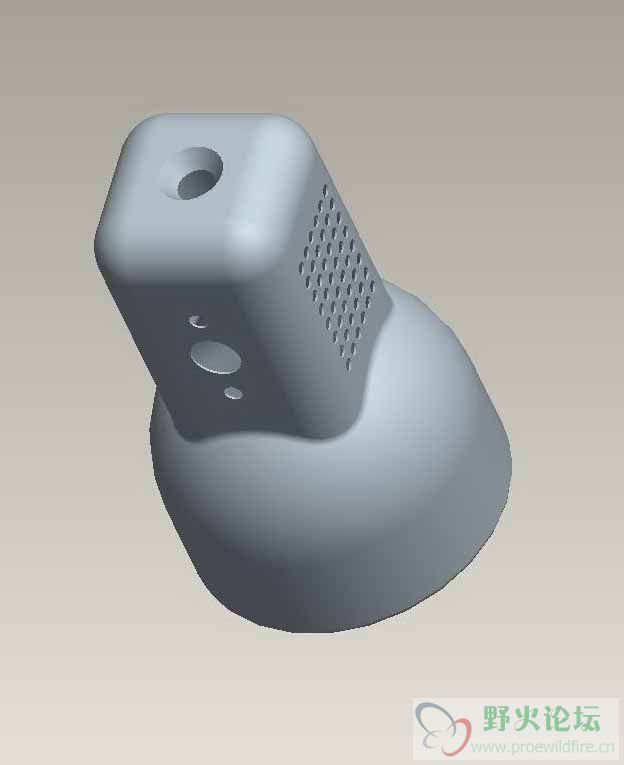

那位高手能把此图用PROE画法告知

jingling · 发表于 2008-7-28 12:51

1：旋转上部
2：做一个基准面（离选择体平面120）
3：在刚做的基准面上拉伸方体，拉伸方式选择到下一平面或到选定面都可以。
4：倒所有圆角。
5：钻孔
6：打方形底部16圆部分。

野火 · 发表于 2008-7-28 21:30

这个不难，自己可以做，做不出来的再问，不过左边那个视图是哪一部分没看明白

zlp0234 · 发表于 2008-7-28 21:42

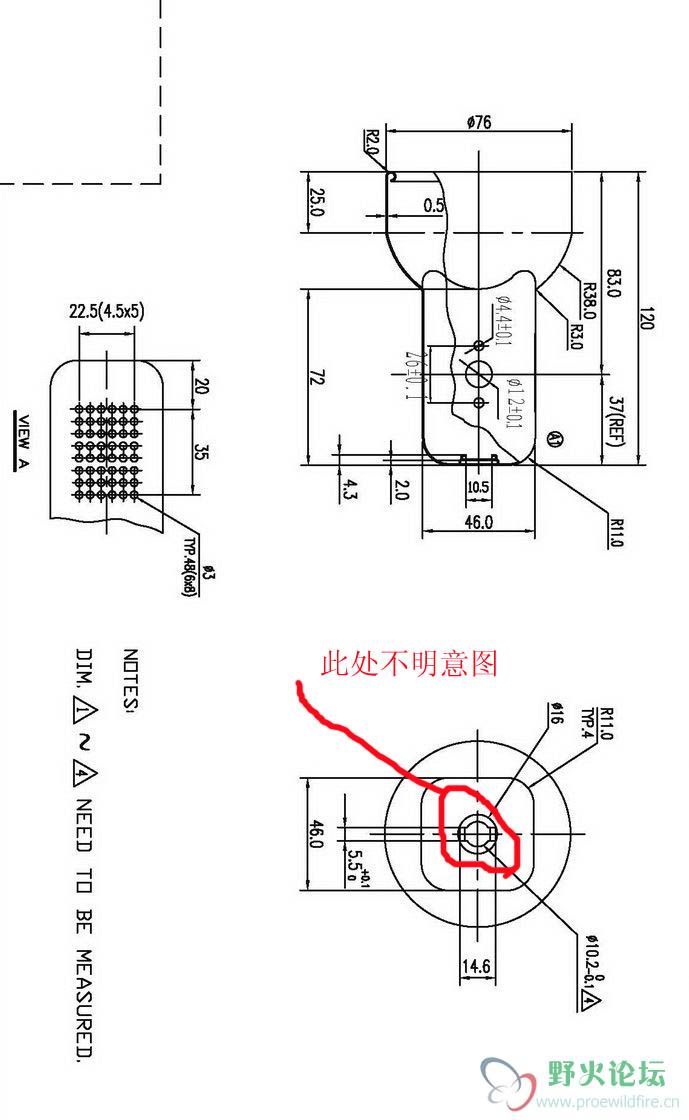

A是哪部分？没有标明．

383677382 · 发表于 2008-7-29 07:33

A不知道在哪里你可以把CAD 传上来我帮你画

厦门9919 · 发表于 2008-7-29 08:09

这个图不难，但有一处不明其设计意图。楼主应该能够完成，局部有问题可以大家探讨

hour6689 · 发表于 2008-7-29 10:29

传说中的第三视角

383677382 · 发表于 2008-7-29 11:26

你看主视图就明白他意图了是切个圆环在切个园

383677382 · 发表于 2008-7-29 14:26

帮你画了个不过单位是寸你看看行不行

厦门9919 · 发表于 2008-7-30 22:57

还是不懂。仅做个大概
