如何将两个环套在一起

JMHLGU · 发表于 2012-9-12 15:13

曲线阵列可以搞定吧

liurunxing · 发表于 2012-9-13 22:20

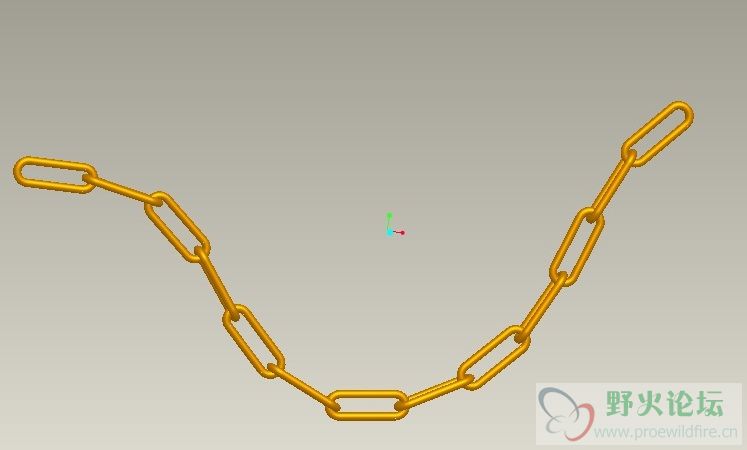

扫描画好单个链环。
在链环的曲部的两个内侧作两个基准点，作为装配时的参照。
新建一零件，作一样条曲线，在端点条建立基准点，作为装配时的路径参照。
装配，
先加入样条曲线
加入第一个链环，点在线上，点与点对齐。
依次加入链环，点与点对齐，点在线上，基准面面与面定向。

[ 本帖最后由 liurunxing 于 2012-9-14 23:13 编辑 ]

1553372001 · 发表于 2012-9-13 23:38

可以分享一下吗，想学习一下

proe-456 · 发表于 2012-9-16 10:58

注意重复命令装配

显示全部楼层 · 发表于 2012-9-21 08:33

提示: 作者被禁止或删除内容自动屏蔽

djchang · 发表于 2012-9-22 10:52

画两个，阵列

proe-456 · 发表于 2012-9-26 12:21

同7楼

proe-456 · 发表于 2012-9-26 12:23

干涉是什么原因？装配没问题

134jerry3711 · 发表于 2012-9-29 08:29
