[原创] 参数化通用模型的制作教程-以角钢为例

[复制链接]

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2007-12-26 21:23 | 显示全部楼层 |阅读模式
以前在产品模型的时候经常用到很多角钢,规格长度等都不一样,无法用族表来做,这样每用一个角钢就做一遍很麻烦,所以自己就做了个通用模型,用起来很方便.下面介绍以下制作方法.——野火 07.12.26

一、首先我们做出以下一个基础模型

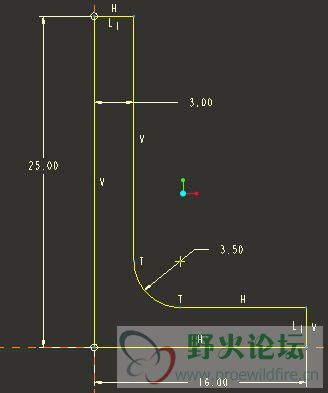

1、用拉伸做角钢截面,如下图:

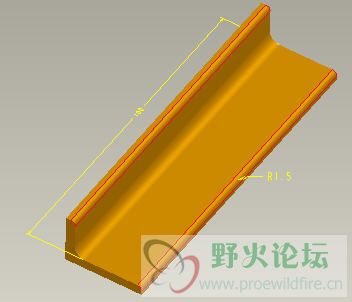

2、然后拉伸 100 ,在角钢的两端点再做个倒角,R 为 1.5,完成的模型如下图:

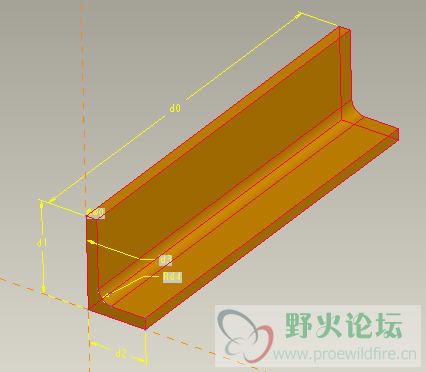

3、记下对应的尺寸名称:(可点“信息”,“切换尺寸”查看)
二、接下来增加参数和关系,点“工具”、“程序”、“编辑设计”,会弹出一个文本编辑器,我们在 INPUT 和 END INPUT 之间输入以下内容:
INPUT
FLAG YES_NO=yes
"是否为等边角钢?"
IF FLAG==YES
     B NUMBER=20
     "请输入角钢边宽 b:"
ELSE
     B1 NUMBER=25
     "请输入角钢长边宽度 B:"
     B2 NUMBER=16
     "请输入角钢短边宽度 b:"
END IF
D NUMBER=3
"请输入角钢边厚 d:"
R NUMBER=3.5
"请输入角钢内圆弧半径 r:"
L NUMBER=100
"请输入角钢长度 L:"
END INPUT

然后在 RELATIONS 和 END RELATIONS 之间插入以下内容

RELATIONS
if FLAG==Yes
  D1=B
  D2=B
else
  D1=B1
  D2=B2
endif
D3=D
D4=R
D0=L
END RELATIONS

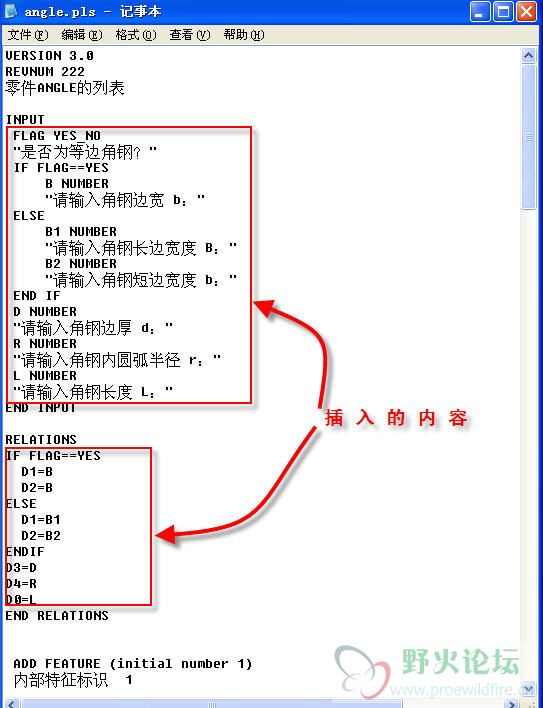

编辑好的程序如下图,编辑好后关闭,当提示“要将所做的修改体现到模型中?”时,选是。

三、按照以上的过程角钢的通用模型就已经做好了。当需要生成新的角钢时点再生,出现以下菜单:
点输入,然后出现下面菜单:

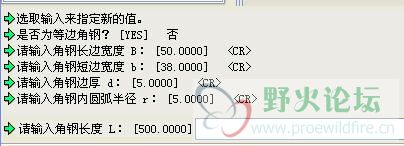

根据需要选择你要重新定义的参数,或着选择选取全部,然后点完成选取,这是会在状态栏提示你输入新的参数,如下图
生成的新角钢如图:

四、注意:当生成新的模型后请点文件菜单中的保存副本,另存为一个新的文件,然后删除前面加的两段代码。否则当生成的角钢装在组件中时,如果在组件中点再生,会提示输入参数。

五、附作好的模型,回贴下载:
