三角牙螺纹画法

hepeiyou

请大侠帮忙画三角牙螺纹，如图示。求助问题已发到http://www.proewildfire.cn/forum ... e%3D1&frombbs=1，烦请管理员删除这模块贴，谢谢
E:\临时文件\00
E:\临时文件\001

[ 本帖最后由 hepeiyou 于 2012-8-9 17:15 编辑 ]

szb410886654

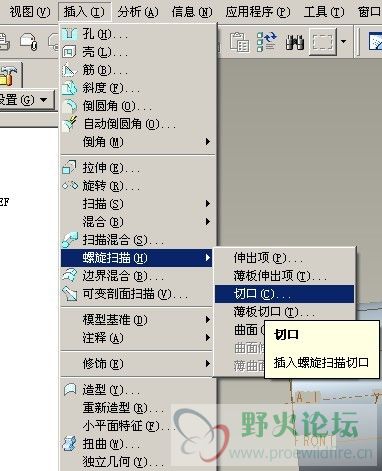

1.选择 螺纹扫描-切口

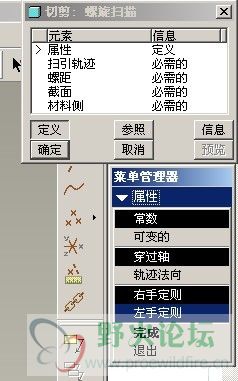

2.按系统提供的选择
3.选择绘制平面（输入螺距）

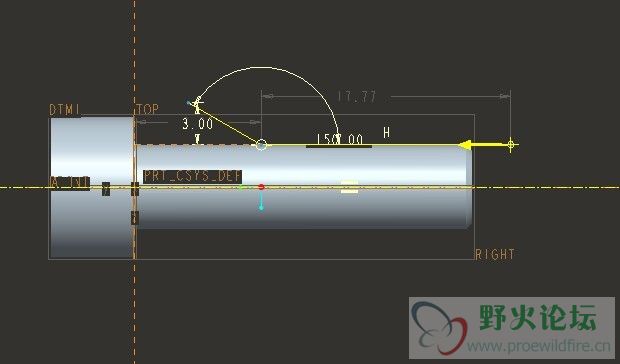

4.绘制扫描线 （绘制在外圆线上   斜线是螺纹倒角   选择好 起始点）

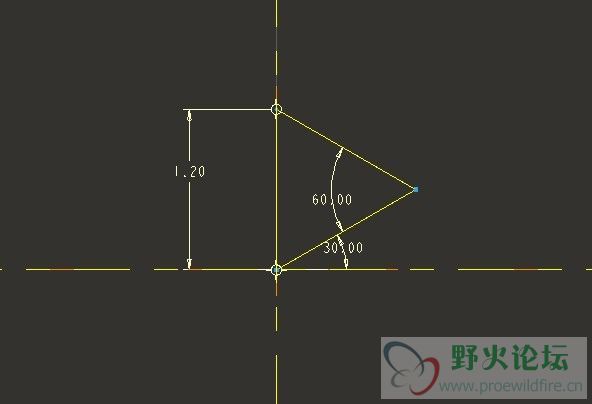

5.绘制牙型（高度要小于螺距  不然会出错的）

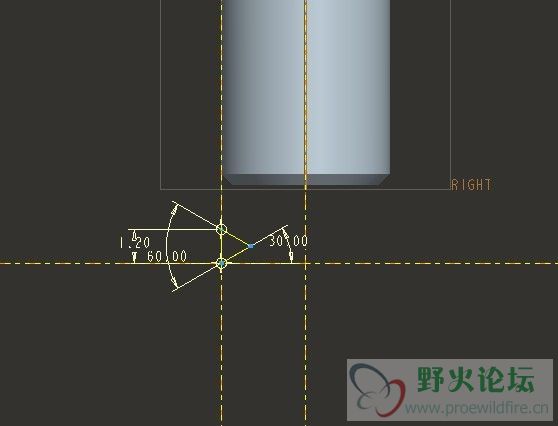

最后预览下  可以就完了

[ 本帖最后由 szb410886654 于 2012-8-9 16:40 编辑 ]

hepeiyou

图片怎么发不了？

[ 本帖最后由 hepeiyou 于 2012-8-9 14:04 编辑 ]

XYM

注意一下图片的大小和格式。

hepeiyou

我上传的格式为.gif .jpg .png，大小分别为22k ,54k,92k。这三种格式分别试过都上传不了。
