画大齿轮发现的问题，请教各位

wang880602

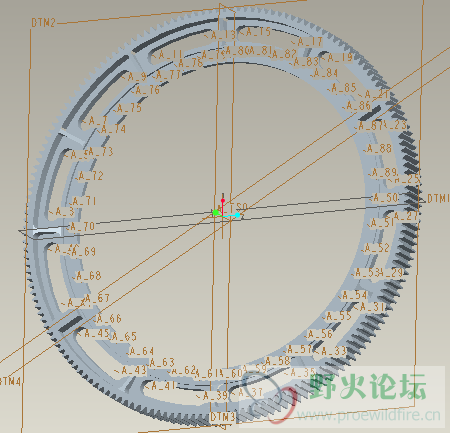

我画了一个大齿轮，但是在画的时候发现一些问题，请教各位:
1.筋，在画大齿轮筋板的时候为什么画好了系统提示“不是所有开放端都已明确的对齐”但好像不影响筋的生成
2.筋的阵列，有时候好阵列但有时候不好，尤其是在筋倒圆角之后，把筋与倒圆角特征变成组之后就有的可以阵列有的不可以，我画是时候是先阵列筋让后对筋进行倒圆角，这样好麻烦
3.我画的齿轮齿数是170齿，我先画的一个齿形，让后进行阵列的，阵列的角度用的360/170但发现最后一个齿跟前面几个齿不一样大，这是为什么？请各位指导
我的权限有限，不好上传齿轮原图，请版主帮忙

[ 本帖最后由 wang880602 于 2012-7-27 13:33 编辑 ]

BoYa_DIY

先把PRT文件模型树里的红色插入箭头拖到上面,保存,分卷压缩,上传

BoYa_DIY

看了你的文件.

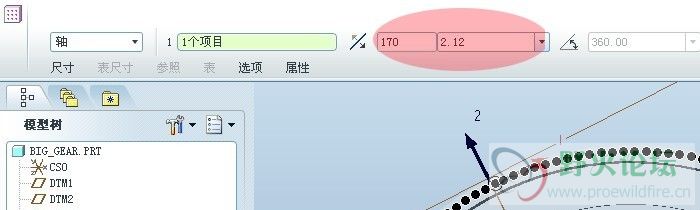

关于第三个齿型阵列, 你用的是齿间角度 2.12.   这样做会有累积误差.

因为 360 / 170 = 2.1176470588235294117647058823529

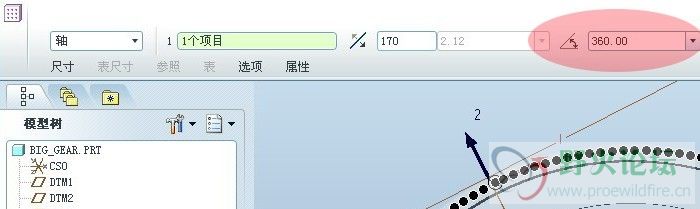

可以将约束改为170齿  360度等份, 就OK了.






另外,你的齿型貌似不是渐开线的.也没用常规的参数法和关系式


.

[ 本帖最后由 BoYa_DIY 于 2012-7-27 16:07 编辑 ]

wang880602

哦，第三个问题解决了，谢谢老哥的帮忙，哎，还有2个问题不知道这么解答
