请教高手这个怎么画？

jiwei_js · 发表于 2012-7-26 09:46

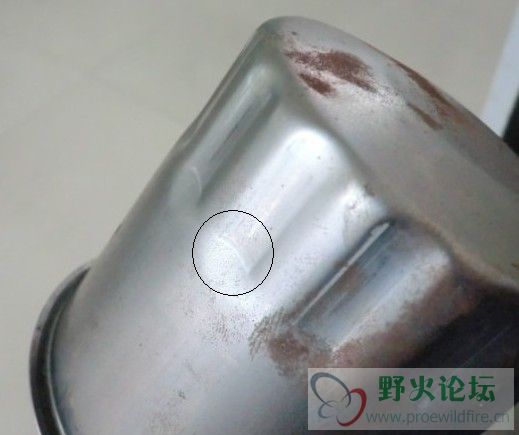

请问一下图中圆圈部分怎么弄？

[ 本帖最后由 jiwei_js 于 2012-7-26 10:33 编辑 ]

beyond20058 · 发表于 2012-7-26 10:01

这个东西应该就是拉伸倒角

jiwei_js · 发表于 2012-7-26 10:37

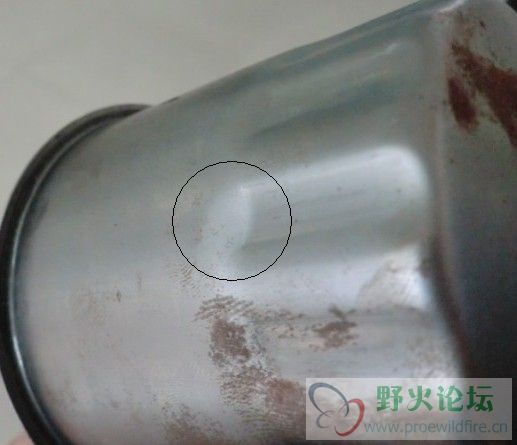

重新上传了图片，刚才的不清晰。上面那个圆弧部分倒角做不出来吧

minpoint · 发表于 2012-7-26 14:34

建议：以你圈出地方做轴。旋转出的弧线（注意角度）与凹进部分的两侧相切，然后将其作为一条相切链倒圆角

BoYa_DIY · 发表于 2012-7-26 15:32

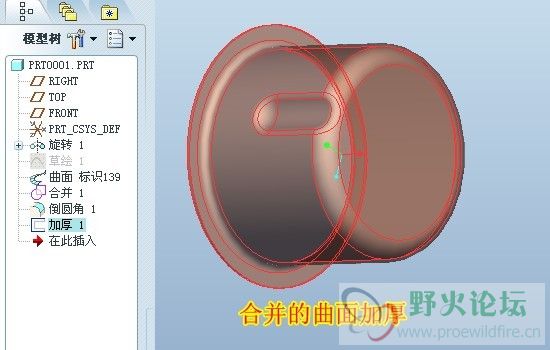

按楼主照片大致画了个。

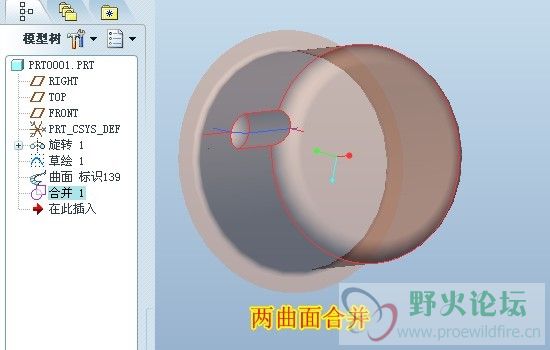

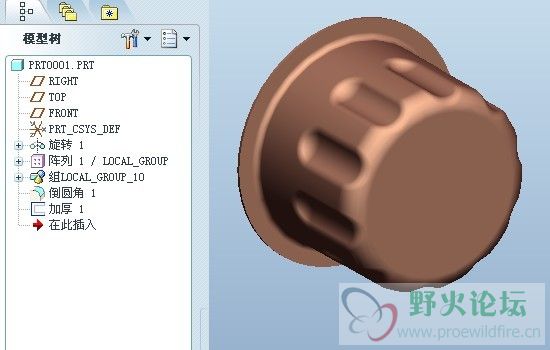

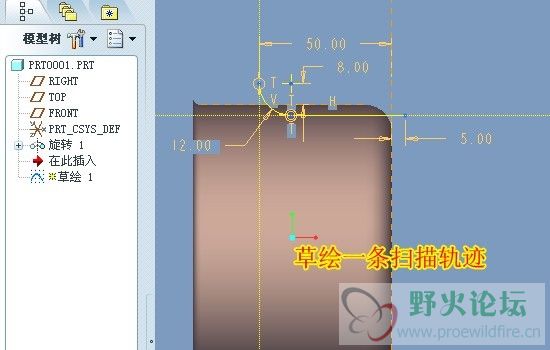

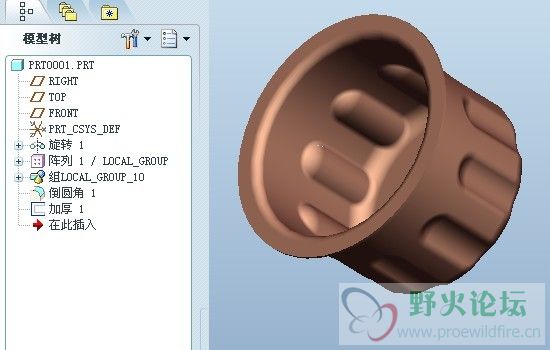

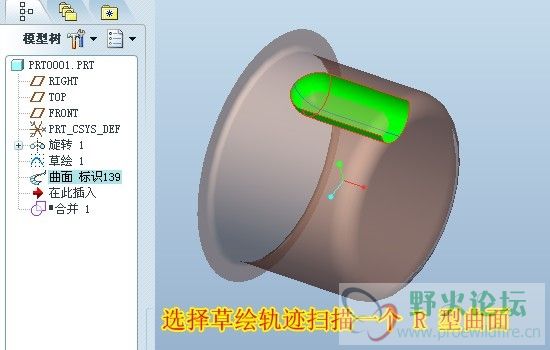

不知道具体尺寸，画的过程贴图供参考：


上参考PRT文件，版本5.0 (M100)

asdfqwer.prt.zip (148.13 KB, 下载次数: 19)
.

[ 本帖最后由 BoYa_DIY 于 2012-7-26 15:37 编辑 ]

su5498 · 发表于 2012-7-26 16:03

楼上画的对了.其实是模具冲压出来的,没画出来的那么好看.

骑驴追风 · 发表于 2012-7-26 16:43

画法很多，就看那个方便和实用

jiwei_js · 发表于 2012-7-27 16:42

谢谢大家了，忙其它事忘了上来看了

bw0510 · 发表于 2012-7-27 20:44

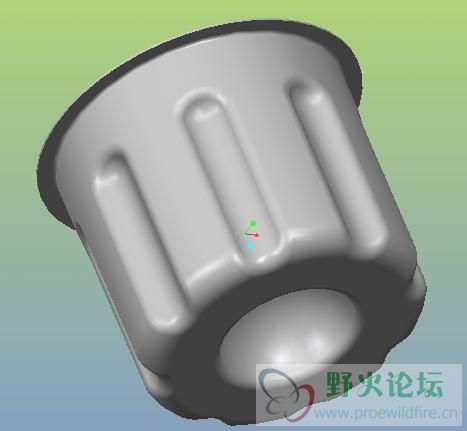

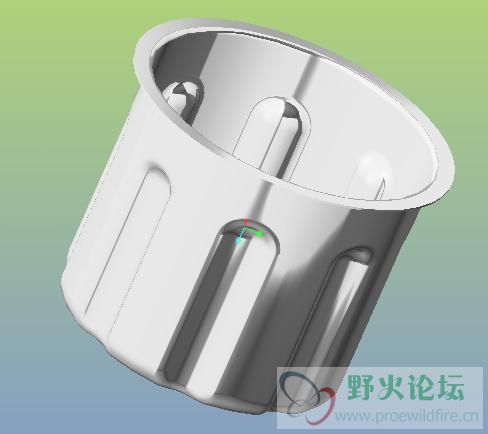

是这样的吗

珍爱惜缘 · 发表于 2012-7-30 19:14

靠,拉个伸圆个角就可以.必需你要圆角玩的熟点.
