这个该怎么画。。求助。

偷偷的拿走 · 发表于 2012-7-25 22:03

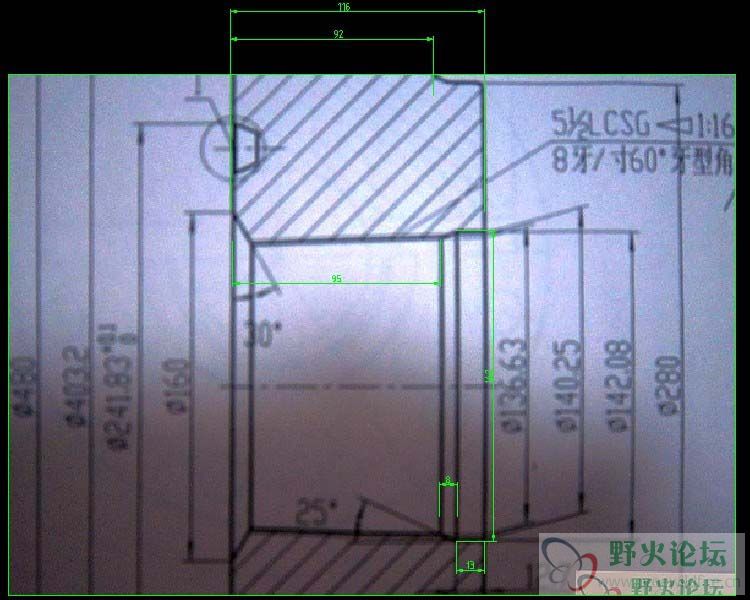

5 1/2 LCSG 1:16

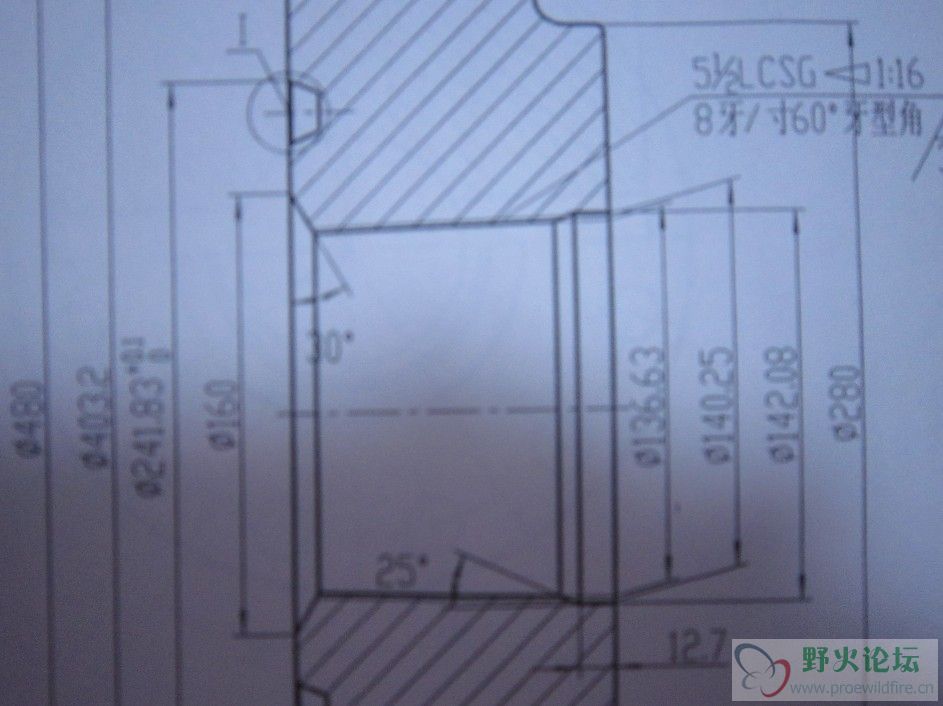

8牙/寸 60° 牙型角。。这个地方怎么画。如图。

最好能画出来下我看下，怕说说不知道怎么画，新手本人只是。先谢谢大家了。

BoYa_DIY · 发表于 2012-7-25 22:18

孔按1:16锥度画没问题吧 ?

罗纹扫描的轨迹线也要求画成同样锥度,其它和直罗纹的画法没什么区别的

这个图纸有点不太理解的是, 60度牙型一般是公制管罗纹, 但螺距又是英制的. 英制的管罗纹牙型应该是55度

[ 本帖最后由 BoYa_DIY 于 2012-7-25 22:20 编辑 ]

偷偷的拿走 · 发表于 2012-7-26 08:05

扫描不清楚怎么用啊。刚学不久，您能帮忙画下吗？想学习下这种的画法。。谢谢您了先。

minpoint · 发表于 2012-7-26 09:17

只是用来出工程图的话，用“插入——修饰——螺纹……”

BoYa_DIY · 发表于 2012-7-26 10:57

圆锥管螺纹的画法其实不难的。（但搜索网络很少能找到成功的案例）

要点有三个：

1、圆锥的角度（本题 1：16）

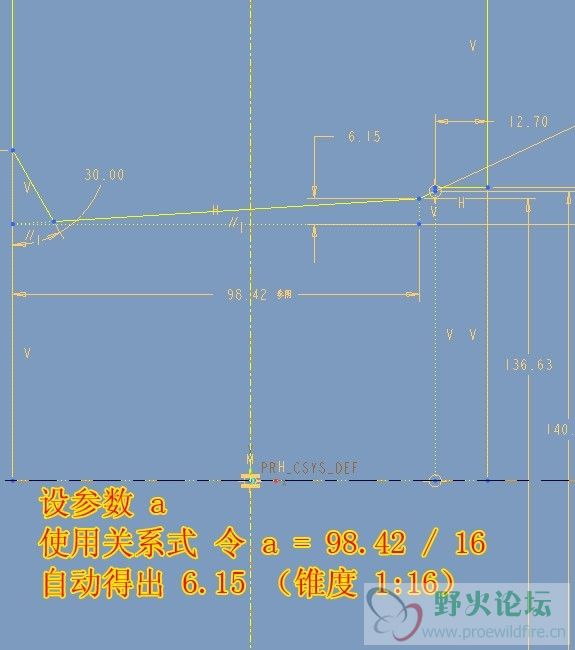

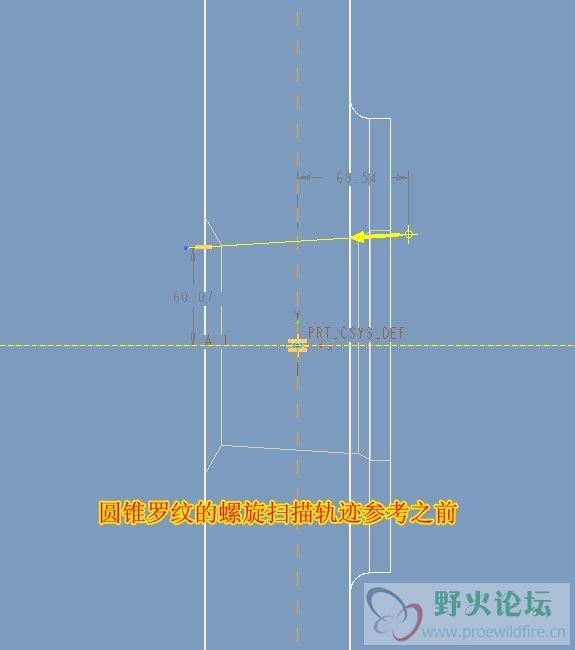

2、螺旋扫描轨迹的确定

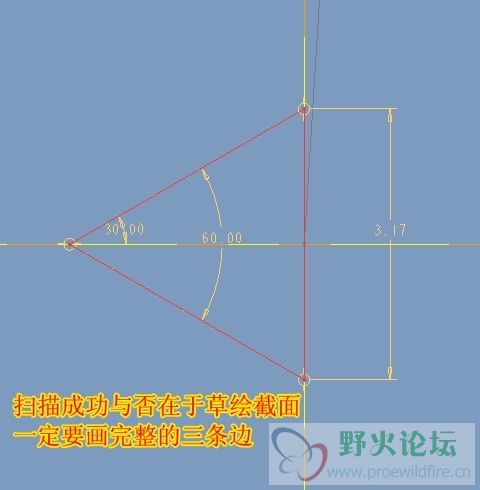

3、扫描截面（这是需要注意的地方，是成功与否之关键。一定要画完整的三条边）

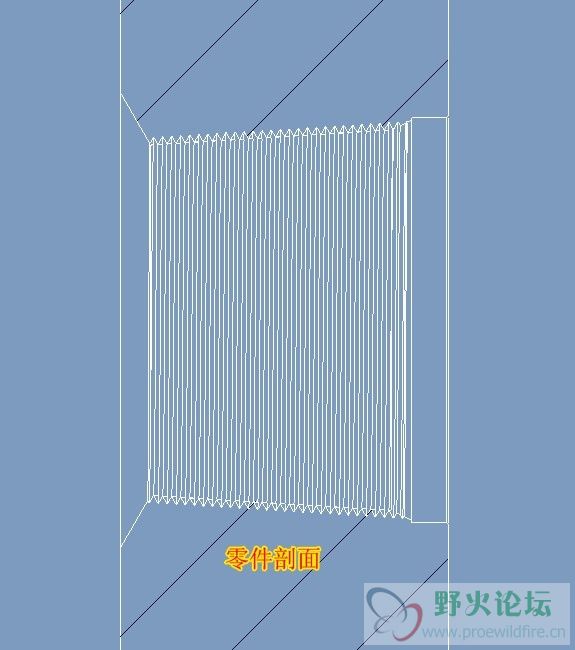

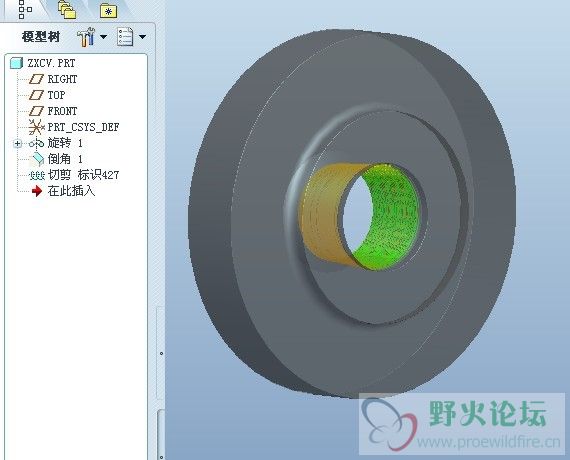

为了尽量和原图纸接近，我把步骤贴在下面，最下面附上PRT文件，供参考：
