关于上次的一张比较难图纸

yjc709394 · 发表于 2012-7-17 20:33

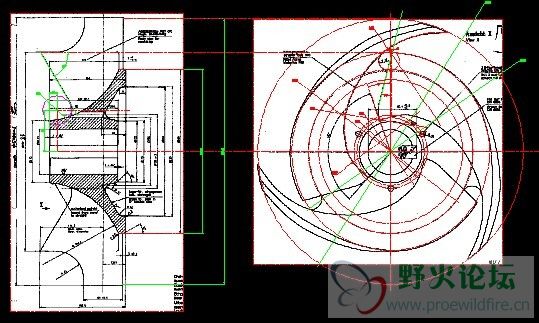

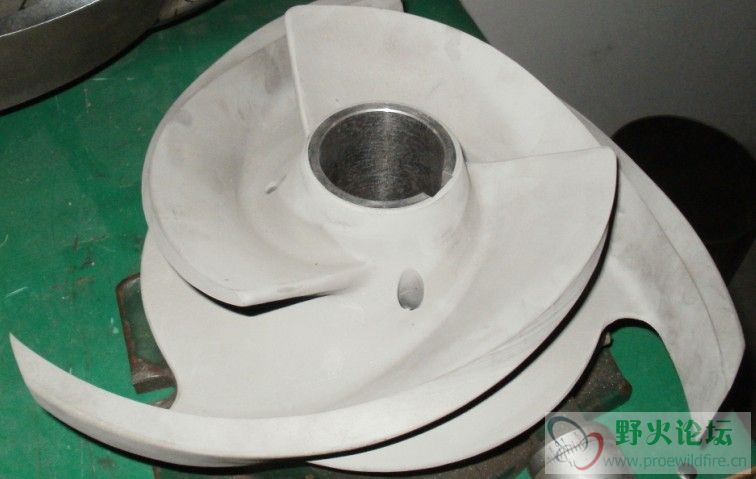

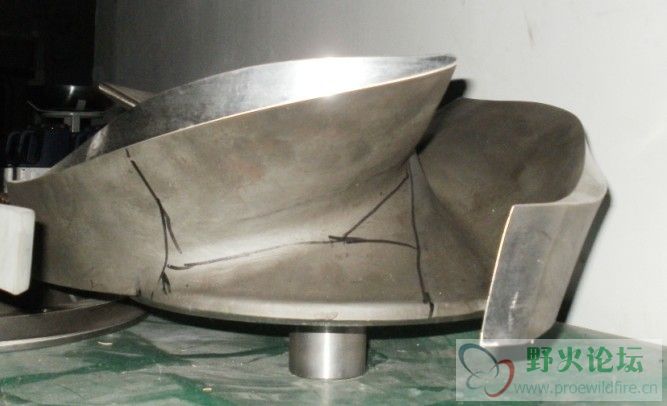

上次发了张图纸，很多朋友都说不太完整。朋友刚给了张成品图给我，现在给大家看看。方便大家画图。

[ 本帖最后由 yjc709394 于 2012-7-17 20:42 编辑 ]

minpoint · 发表于 2012-7-17 21:22

有点挑战性

喜发财 · 发表于 2012-7-17 21:36

我还是无从下手

BoYa_DIY · 发表于 2012-7-17 21:38

真该早点上此图片.

苦了我了, 搞得我好多天一直纠结到现在

一直盯着图纸在流汗,就是想象不出叶片是什么样子的


[ 本帖最后由 BoYa_DIY 于 2012-7-17 21:43 编辑 ]

董姚勇 · 发表于 2012-7-18 08:03

我还是无从下手

暴躁小宇宙 · 发表于 2012-7-18 09:01

还是不懂叶片怎么画，坐等高手

hongxiu · 发表于 2012-7-18 09:15

谢谢分享，让我有好的材料练习。

李文红 · 发表于 2012-7-18 09:38

有实体就简单多了，

livshin · 发表于 2012-7-18 09:46

制造的时候是不是就根据图纸来造呢？就是说没有造出来前就是没有实物的，那就只能看图纸了。

zjjzzg · 发表于 2012-7-18 10:08

有实物就应该先测绘实物的各个尺寸才能画出来吧？
