请教一下这个图中的三个孔怎么画

richzou · 发表于 2012-7-4 19:51

请高人指教一下用什么方法完成三个孔的画法，谢谢!

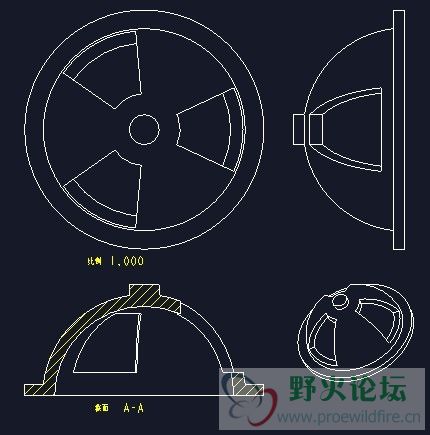

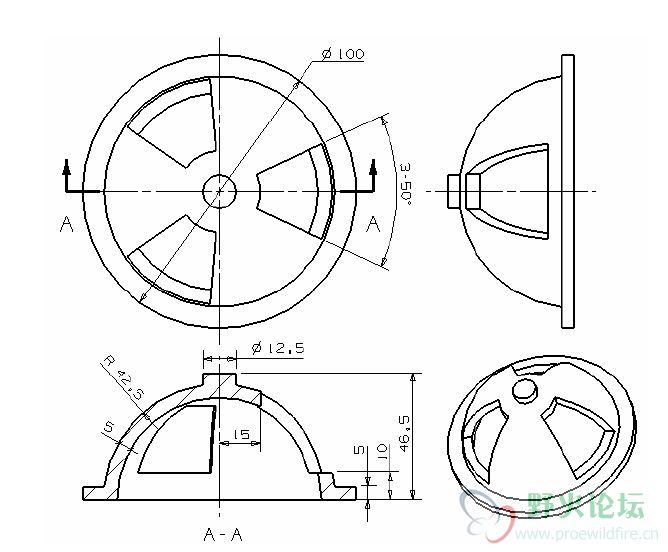

如下图：

340047351 · 发表于 2012-7-4 20:09

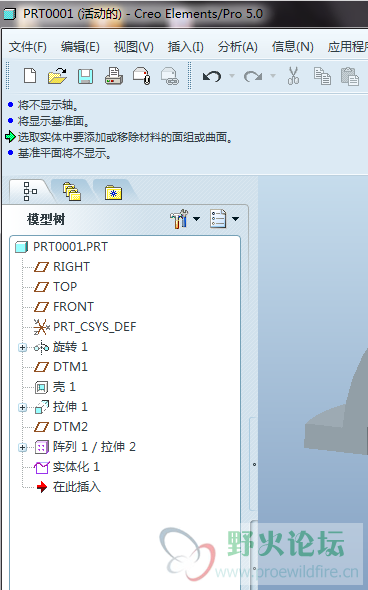

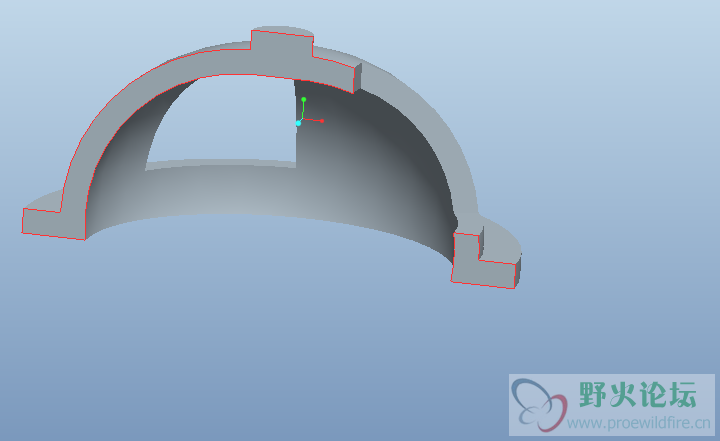

PRT就不上了，给图看就好了。画得不好，高手别拍砖了哇

[ 本帖最后由 340047351 于 2012-7-4 20:11 编辑 ]

宁宁小 · 发表于 2012-7-4 20:10

先做扫描轨迹，再做截面

拼单 · 发表于 2012-7-4 20:48

拉伸就好了啊！！

livshin · 发表于 2012-7-4 20:59

通过旋转一个角度产生孔，然后阵列。

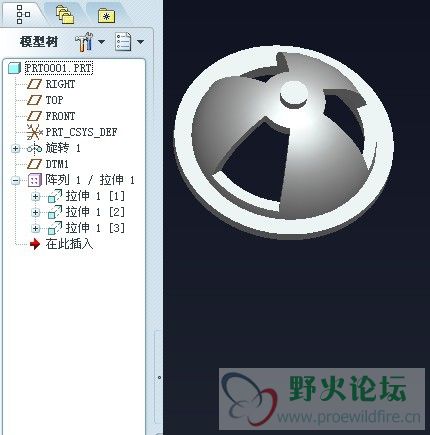

BoYa_DIY · 发表于 2012-7-4 22:05

没事也画一个

原图纸的视图方向和我们国标的习惯是不同的. 这是这个视图的应注意之处


temp.prt.rar (189.92 KB, 下载次数: 9) 版本是5.0 (M100)

[ 本帖最后由 BoYa_DIY 于 2012-7-4 22:14 编辑 ]

dengpan11 · 发表于 2012-7-4 23:40

通过旋转做出一个孔，然后再阵例！！

九月末央 · 发表于 2012-7-4 23:53

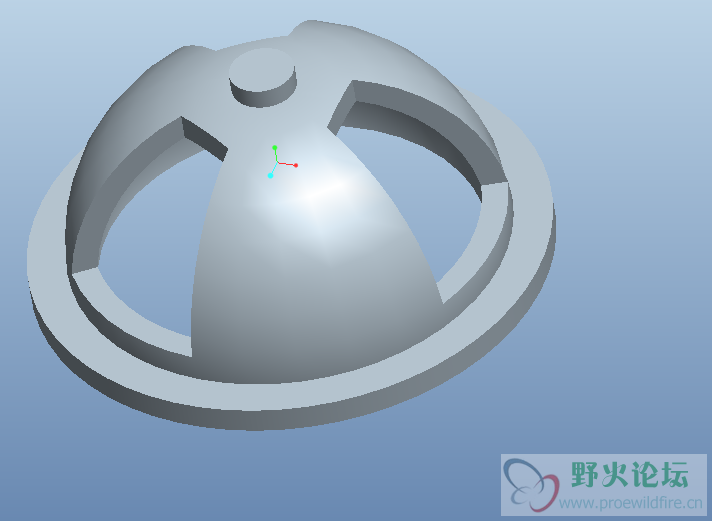

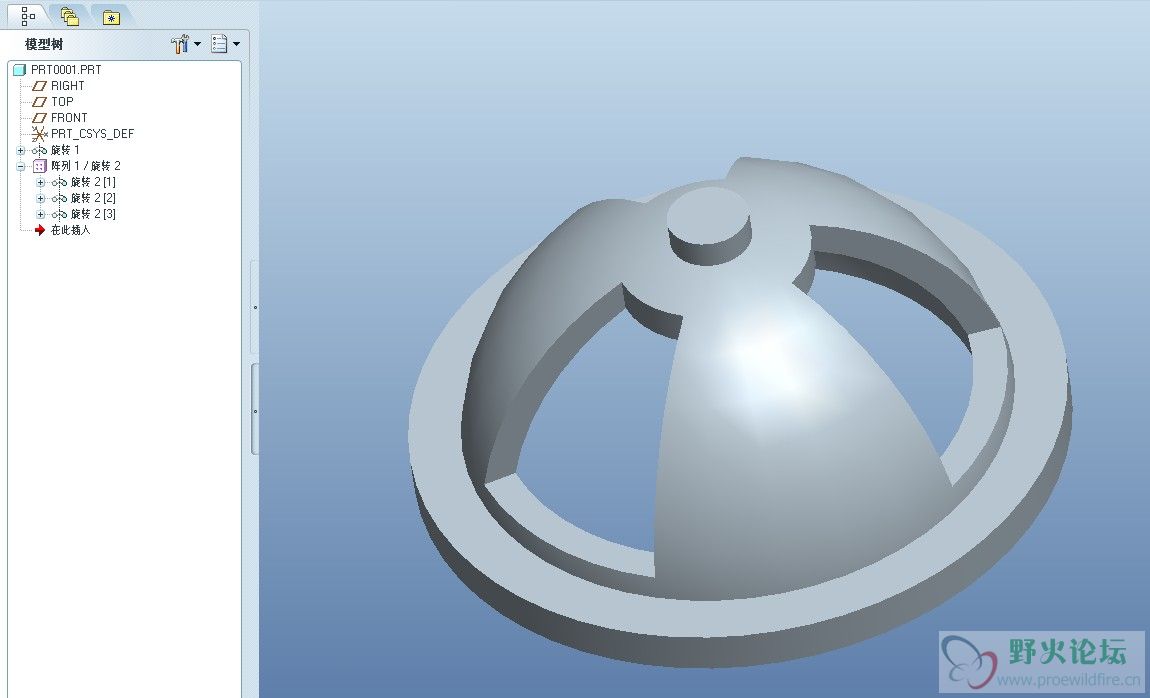

如图！

richzou · 发表于 2012-7-5 09:31

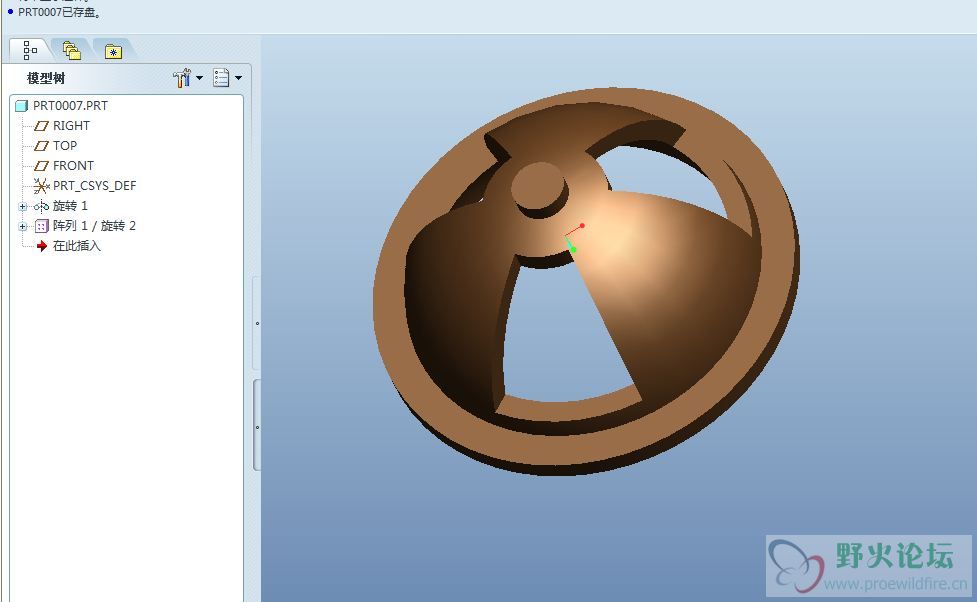

谢谢各位好心人,已经画出来了：


[ 本帖最后由 richzou 于 2012-7-5 15:48 编辑 ]

野水 · 发表于 2012-7-7 13:33

file://C:\Documents and Settings\Administrator\桌面\QQ截图20120707132805.png向各位大侠学习了
