哪为高手能教我这个零件3D怎么建,非常感谢!

xtfgefgeyygy · 发表于 2012-7-1 14:54

哪为高手能教我这个零件3D怎么建,非常感谢

BoYa_DIY · 发表于 2012-7-1 15:25

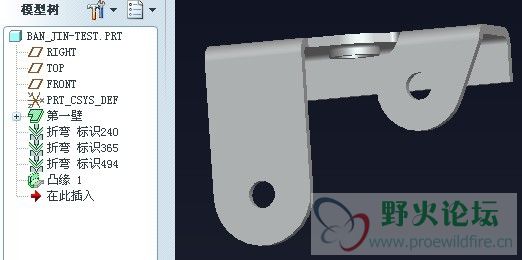

替楼主贴个图,让更多朋友能看到楼主的问题.

零件本身不复杂,有点难度的可能是两个冲孔 ?

楼主至少可以把基本形状画出来的, 然后再请大家来帮考虑你有困难的部分. 何不尝试一下 ?


[ 本帖最后由 BoYa_DIY 于 2012-7-1 15:30 编辑 ]

zhubaoming · 发表于 2012-7-1 15:38

不明白那两个孔为什么要做成这个样子？？？

BoYa_DIY · 发表于 2012-7-1 16:24

可以先按图纸右下角的展开图做个钣金件,然后分别做三次折弯,基本形状就出来哇

至于两个孔的形状那设计上是有考虑的.

xtfgefgeyygy · 发表于 2012-7-1 17:41

谢谢帮助，是需要侧边螺旋孔怎么画

741501710 · 发表于 2012-7-1 18:15

看上去并不是很复杂，但画起来有点费劲。

BoYa_DIY · 发表于 2012-7-1 18:39

按图要求,先做个止裂缝,然后用个专用凸模冲一下
M6的孔简单一点,可对孔做个 I 型的法兰边

[ 本帖最后由 BoYa_DIY 于 2012-7-1 19:13 编辑 ]

BoYa_DIY · 发表于 2012-7-1 19:21

画起来也不会费劲的哇.

按图纸右下角的展开图创建钣金, 然后分别折弯三次就出来了

我的钣金没系统学过, 弄剩下的两个孔,还有点困难. 继续学习


.

[ 本帖最后由 BoYa_DIY 于 2012-7-1 20:22 编辑 ]

xtfgefgeyygy · 发表于 2012-7-2 13:38

用实体画也可以

xtfgefgeyygy · 发表于 2012-7-2 13:40

请教，谢谢
