怎样才能把这个几何公差标到上面去

zengde · 发表于 2012-6-30 12:29

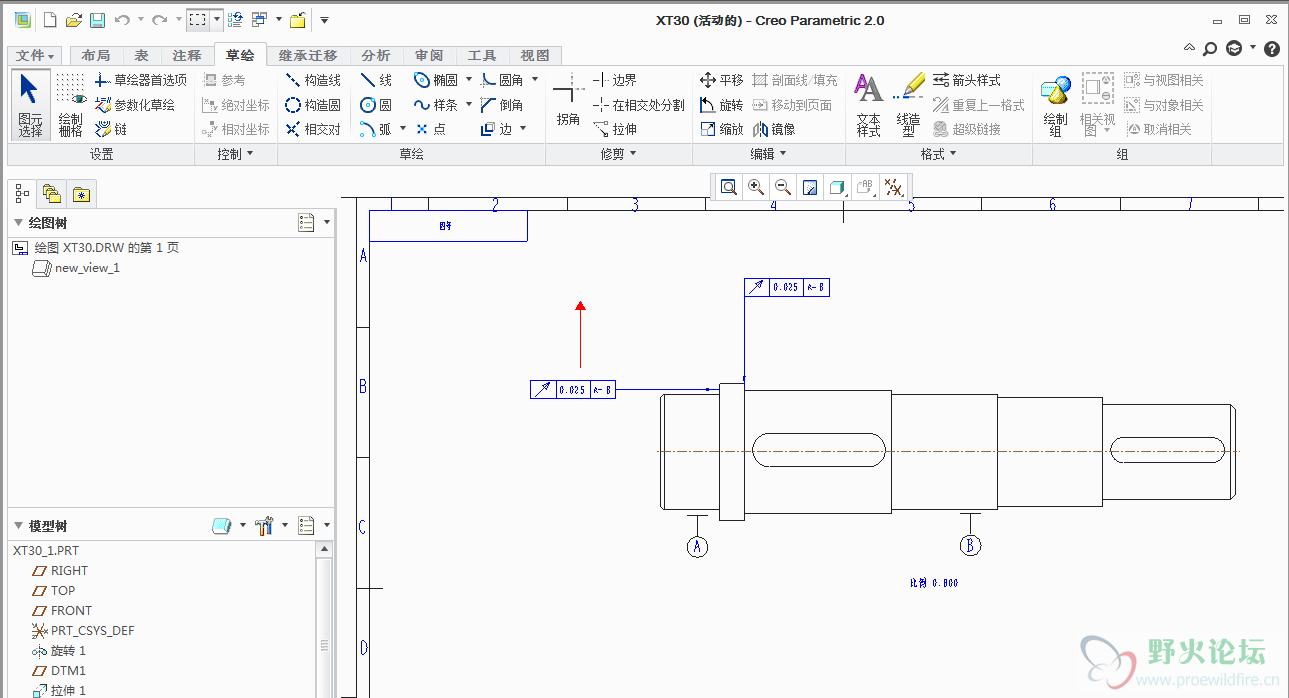

左右两个端面跳动度如果切向标注易产生误解（如右），法向标注后再标直径和公差会现得拥挤，如果有办法把左边的住上移动（包括箭头在内，也就是不做成角拐）就好了，试过把端面加一条竖直的辅助线，但放置时不能选取。

[ 本帖最后由 zengde 于 2012-6-30 12:43 编辑 ]

野火 · 发表于 2012-6-30 19:01

测试画条线可以的

zengde · 发表于 2012-6-30 20:46

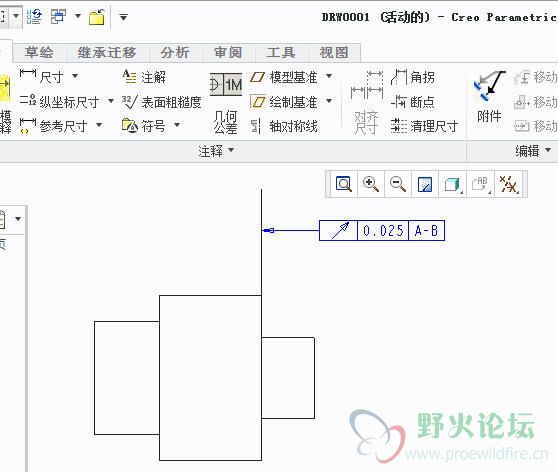

我在草绘（工程图里的）时以那个顶点为起点画了条竖直的线，但放置公差时提示说这条线不在模型中，无法放上去，请问大版主你这条线是怎么画的呢？

zengde · 发表于 2012-6-30 20:48

我在草绘（工程图里的）时以那个顶点为起点画了条竖直的线，但放置公差时提示说这条线不在模型中，无法放上去，请问大版主你这条线是怎么画的呢？

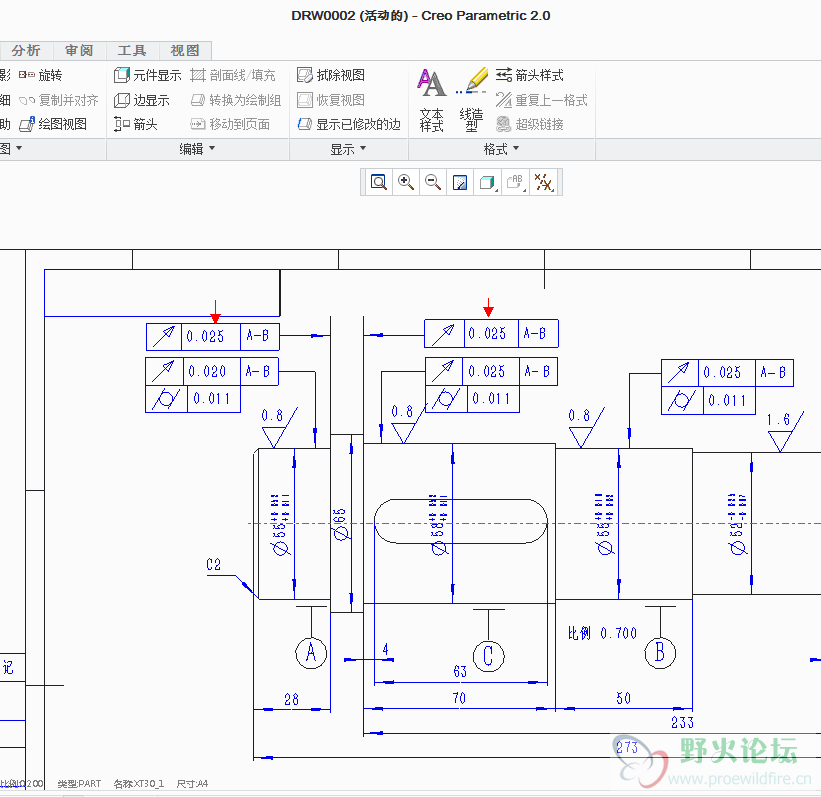

下面红箭头的两个几何公差是用注解+表格在两条辅助线上做的，不过这样这张图就不能移动或者放大了。

[ 本帖最后由 zengde 于 2012-6-30 21:30 编辑 ]

野火 · 发表于 2012-7-1 07:01

就是草绘条线，先选好右侧菜单里的法向引线，然后按完中键选参考；如果选的是标准的话选不上

zengde · 发表于 2012-7-1 09:45

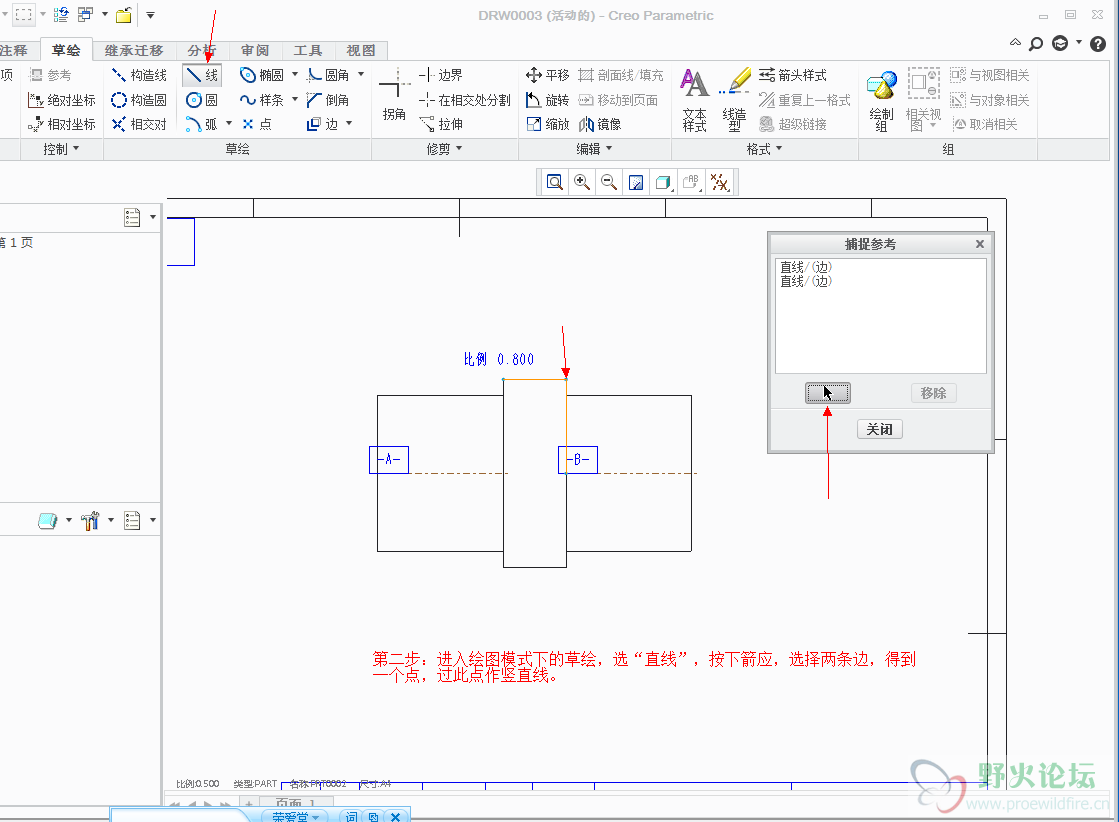

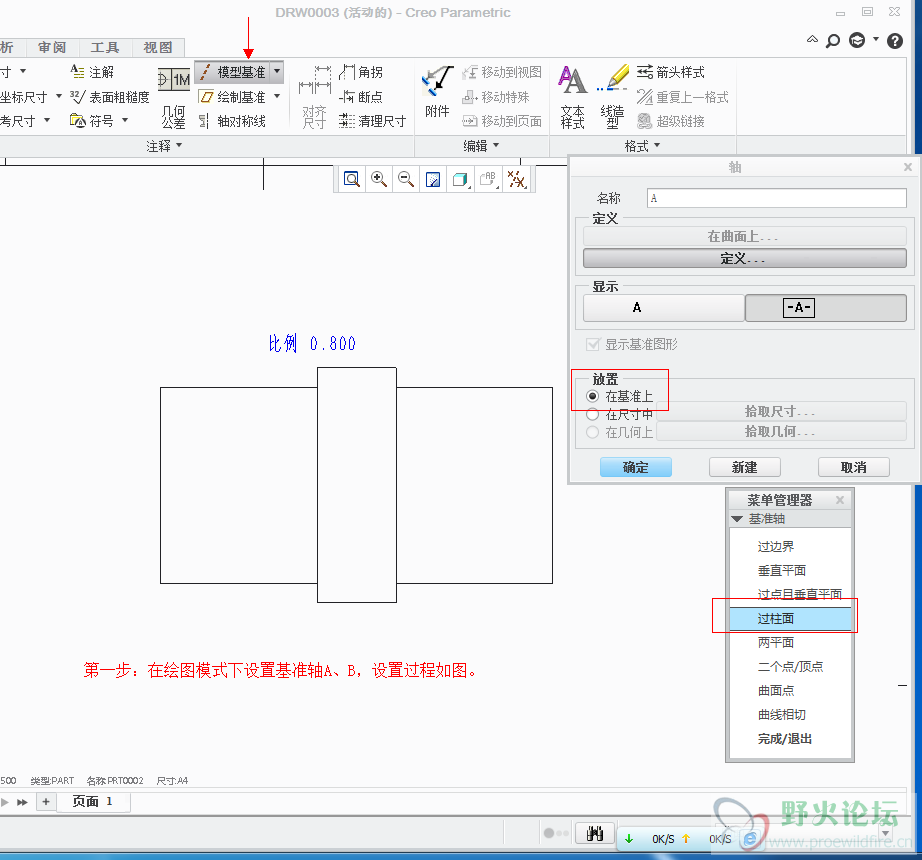

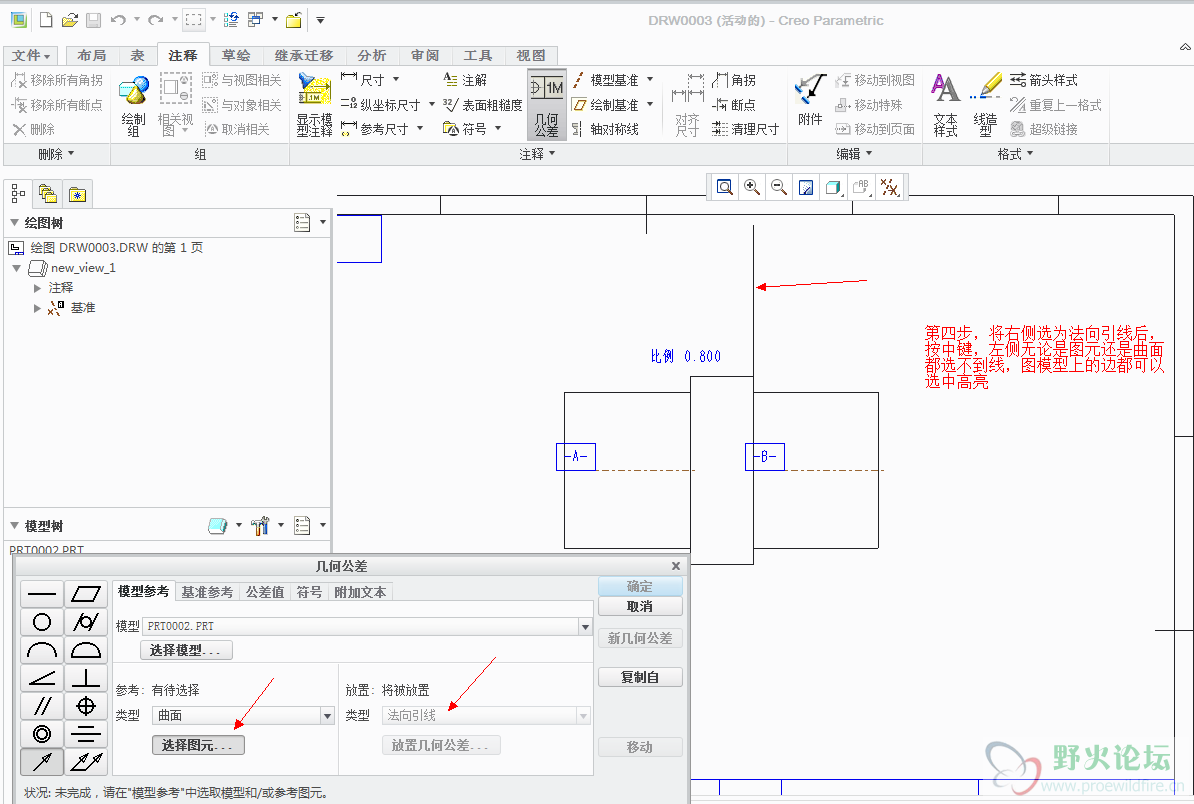

还是不行啊老大，我截了三张作图的过程图，垦请帮忙看看是什么地方的问题，我用的creo 2.0 M010版本，不过我用proe5.0也是不行。

[ 本帖最后由 zengde 于 2012-7-1 09:52 编辑 ]

zengde · 发表于 2012-7-1 09:54

前面忘点回复了，还望多多指点。

野火 · 发表于 2012-7-1 19:55

我用注释创建的，比较方便，你试试

zengde · 发表于 2012-7-1 20:48

注释里怎么画出那根竖的辅助线呢？能否详细点，谢谢。
