新人刚学proe谁给画下这个的3维图。。谢谢啦，跪求

显示全部楼层 · 发表于 2012-6-20 19:47

提示: 作者被禁止或删除内容自动屏蔽

lyx0757 · 发表于 2012-6-20 21:55

不是你不会画，而是你还没看懂这张图纸而已。

XYM · 发表于 2012-6-21 07:54

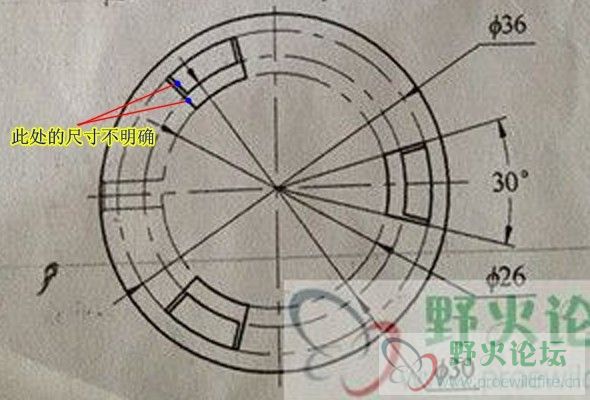

图上的尺寸没标全，如圆孔3mm处，一边的厚是2mm，另一边就按常识推也取2mm，但它的宽度就没法定了！图可以先旋转再做2次拉伸、阵列。孔3mm处根据情况绘制。

显示全部楼层 · 发表于 2012-6-21 15:45

提示: 作者被禁止或删除内容自动屏蔽

显示全部楼层 · 发表于 2012-6-21 15:48

提示: 作者被禁止或删除内容自动屏蔽

wjj4480911 · 发表于 2012-6-21 16:52

不知道可对

BoYa_DIY · 发表于 2012-6-21 17:03

原帖由 wjj4480911 于 2012-6-21 16:52 发表
不知道可对

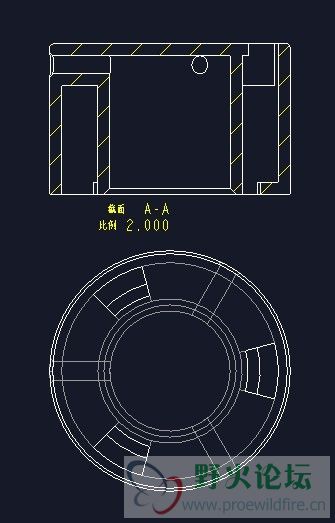

你可以在零件基础上再创建三视图以及剖面图,来验证是否正确

[ 本帖最后由 BoYa_DIY 于 2012-6-21 17:09 编辑 ]

fszhouboss · 发表于 2012-6-21 17:43

来看看！！！

显示全部楼层 · 发表于 2012-6-21 17:46

提示: 作者被禁止或删除内容自动屏蔽

BoYa_DIY · 发表于 2012-6-21 20:53

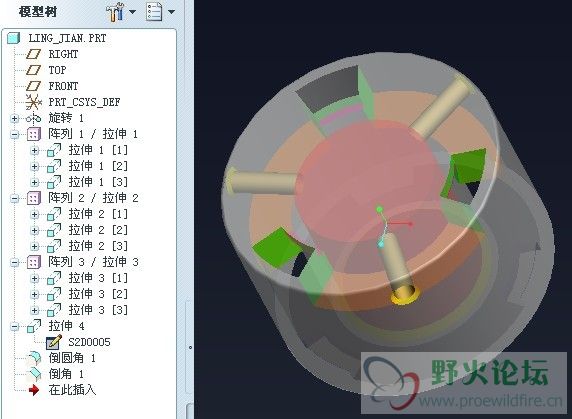

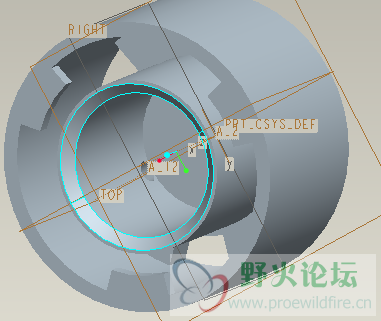

闲着没事,也画一个

ling_jian.prt.rar (353.8 KB, 下载次数: 15) Pro E 文件版本是5.0 (M100)

[ 本帖最后由 BoYa_DIY 于 2012-6-21 21:10 编辑 ]
