为什么拉伸切除的时候总显示拉伸完全在模型外部啊，求高手指导

54sjx · 发表于 2012-6-19 10:58

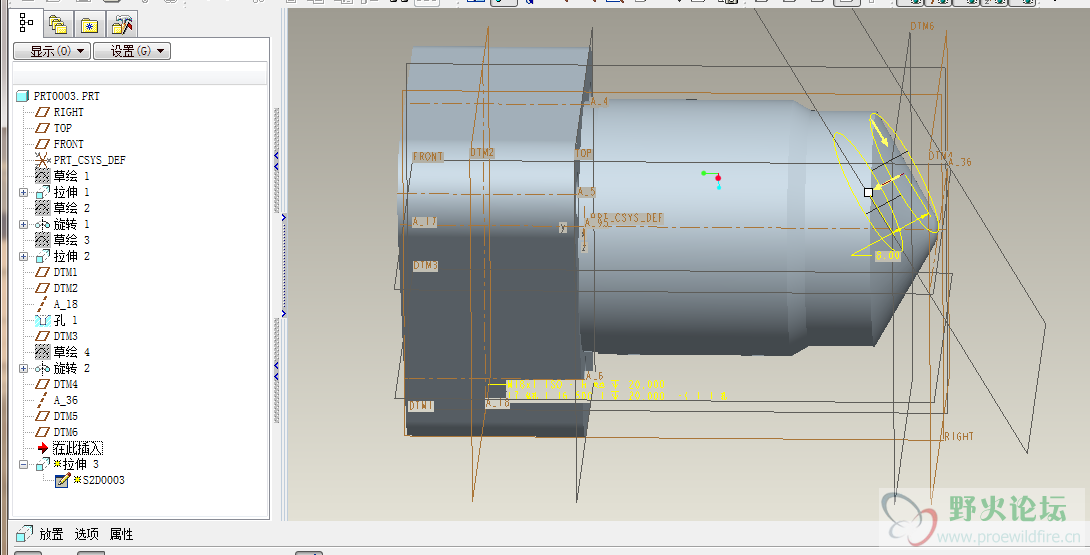

我想利用拉伸3切除一个圆柱，可是每次都是显示“拉伸完全在模型外部”，求高手指导

liruihaoyou · 发表于 2012-6-19 11:10

切除材料

BoYa_DIY · 发表于 2012-6-19 11:12

没发打开楼主的文件,看不到情况

54sjx · 发表于 2012-6-19 11:23

抱歉，我刚才改文件名后缀改错了，应该是prt

BoYa_DIY · 发表于 2012-6-19 11:41

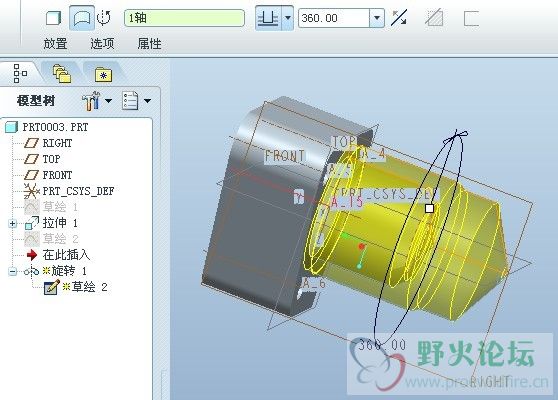

楼主要实体拉伸的孔所在位置是由 “旋转 1 ” 产生的一个曲面，而非实体。

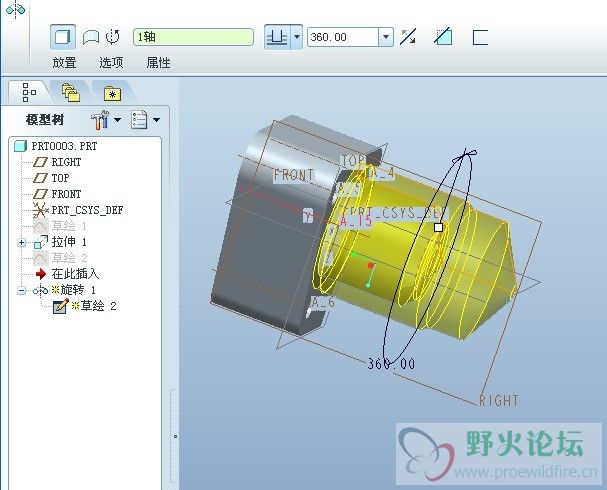

重新修改一下“旋转 1 ” 为实体就可以了

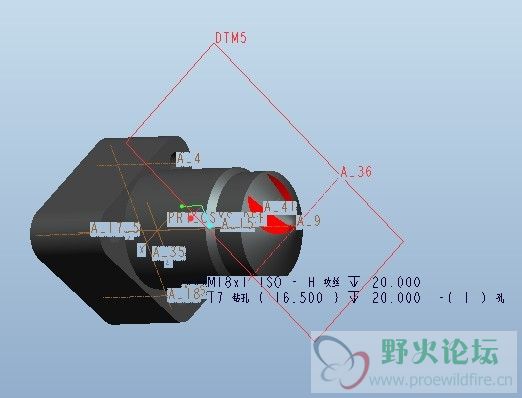

另外，辅助基准平面 DTM 5 的位置也有问题。楼主是的DTM 5 不应该通过基准轴 A_36 ，而应该通过圆锥面相切。这是造成拉伸孔端面有残留的原因


[ 本帖最后由 BoYa_DIY 于 2012-6-19 11:45 编辑 ]

jsycxhr8888 · 发表于 2012-6-19 11:47

辅助基准面向零件反方再向移动一点应该就可以了

54sjx · 发表于 2012-6-19 11:54

嗯，果然是这里的问题，多谢指导~
