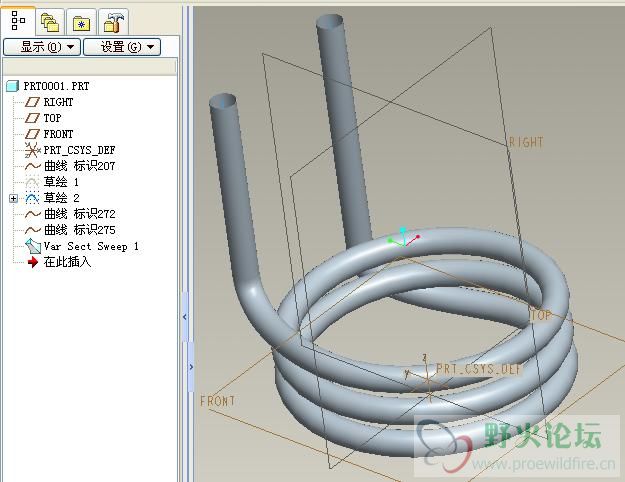

求高手授教这个图怎么做出来

louislx115 · 发表于 2012-6-13 10:30

这个图怎么做出来求高手授教先谢谢啦

louis_liu72 · 发表于 2012-6-13 11:09

这种弹簧在论坛上面有,可以找找

attiao · 发表于 2012-6-13 11:14

PROE4.0M040

11.prt.zip (35.14 KB, 下载次数: 53)

听雨tingyu · 发表于 2012-6-13 11:37

楼主，很多的

louislx115 · 发表于 2012-6-13 15:00

求曲线标识272 步骤

attiao · 发表于 2012-6-14 08:21

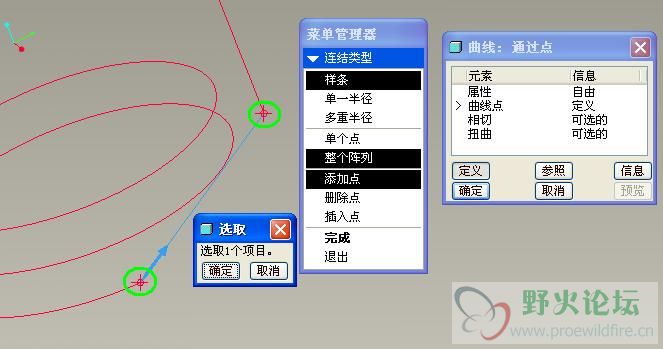

曲线 - 经过点（完成）- 曲线点，样条，整个阵列，添加点-选取两曲线端点（连接如图，第一个点会有箭头指向，为起始端）-完成


然后添加相切约束

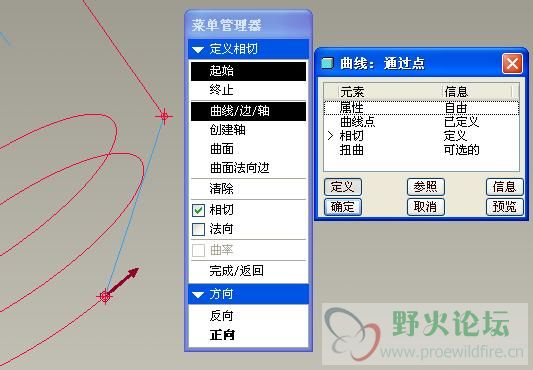

相切-起始（选择新建曲线的起始端的约束），曲线/边/轴，√相切，- 选取起始端相接曲线（螺旋线）- 判断正反方向（箭头方向应该由螺旋线指出，若方向不对，点反向再点正向） - 然后自动到终止（同起始一样，箭头方向应该由新建曲线指出）-完成

有些情况还可以通过扭曲调整曲线

[ 本帖最后由 attiao 于 2012-6-14 08:25 编辑 ]
