请教下各位老师这种齿轮画法是怎么画的？谢谢

hanxe2005 · 发表于 2012-5-17 14:36


hanxe2005 · 发表于 2012-5-17 14:37

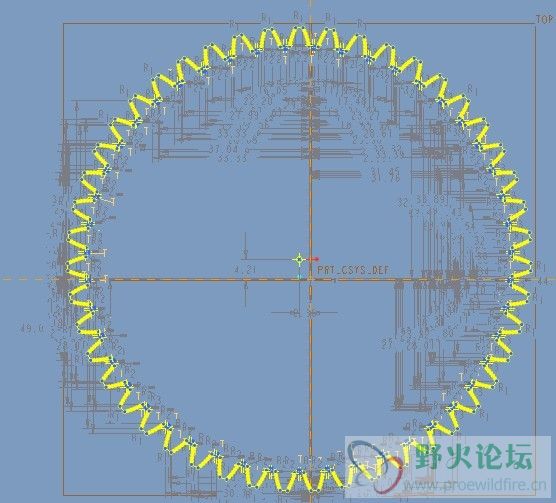

各位大侠帮我看看这是怎么画的呀，我这是在草绘平面得到的就是这么一张图，截屏下来的，各位大哥好好看下，非常感谢，

wangyxi · 发表于 2012-5-17 14:45

我也想知道？

spectre007 · 发表于 2012-5-17 15:59

什么参数也没有，怎么画？

BoYa_DIY · 发表于 2012-5-17 16:14

楼主贴的图不是已经画好吗 ?

lihulin12 · 发表于 2012-5-17 16:15

受教了

伊人魅力 · 发表于 2012-5-17 17:25

齿轮是采用方程创建渐开线的，再进行切割的。你这上面只是画好的数据，参数不充分

singba0002 · 发表于 2012-5-17 17:28

先做渐开线
在做齿根齿顶圆
选齿形线
阵列
完成了

rezer · 发表于 2012-5-18 19:42

好像是用caxa画的，这个软件里有齿轮模型，设定参数就可以直接画出来

kyoucan · 发表于 2012-5-19 14:59

这个齿轮貌似每一个都标注了尺寸。。。。。。。。很累的。。。。如果单纯画齿轮，都是画一个齿，然后旋转阵列就行了。。。。。。也有些软件自带齿轮模块，直接给定参数就行了。这是最简单了。。。。。。齿轮大多是使用参数驱动的数据，直接改一下，就会有新的齿轮。。。。。。。。图中的画法不推荐，但是好像是为了研究齿轮的运动，才需要用上图中那么多的数据，图中的数据算起来也够累的。
